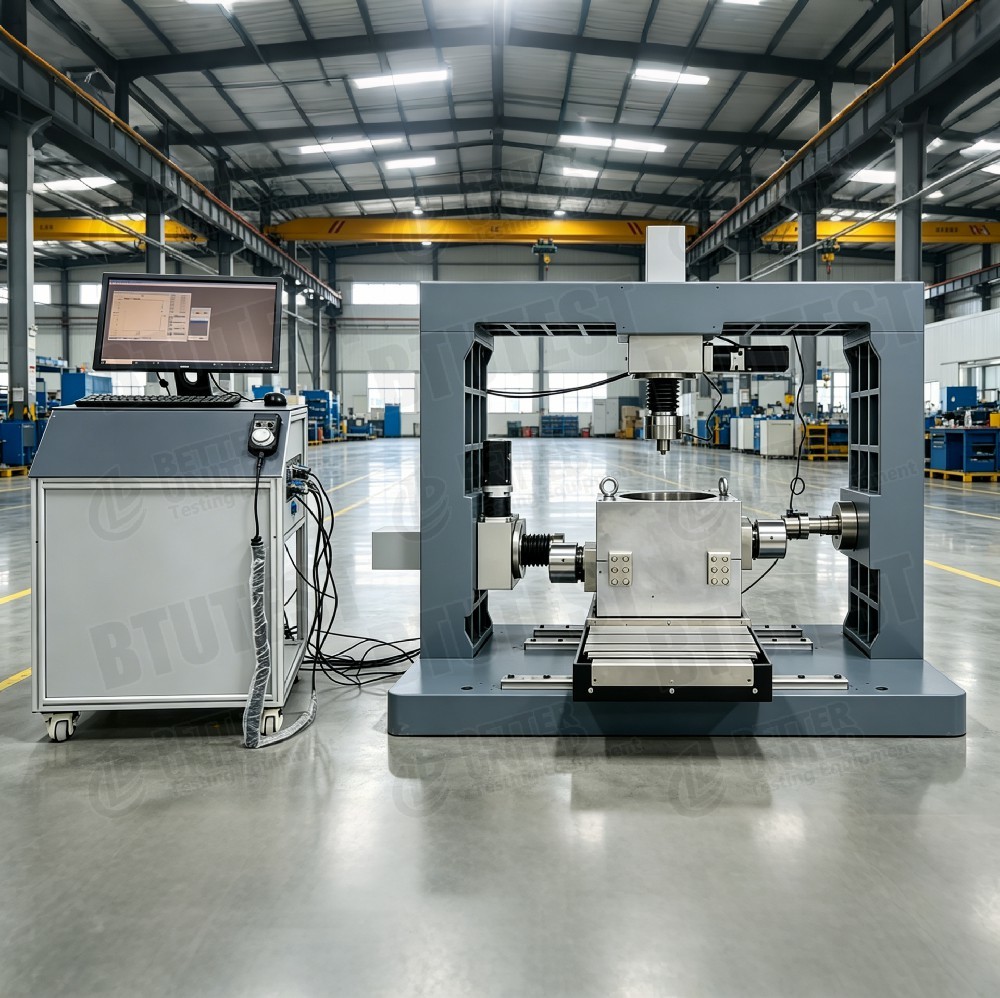

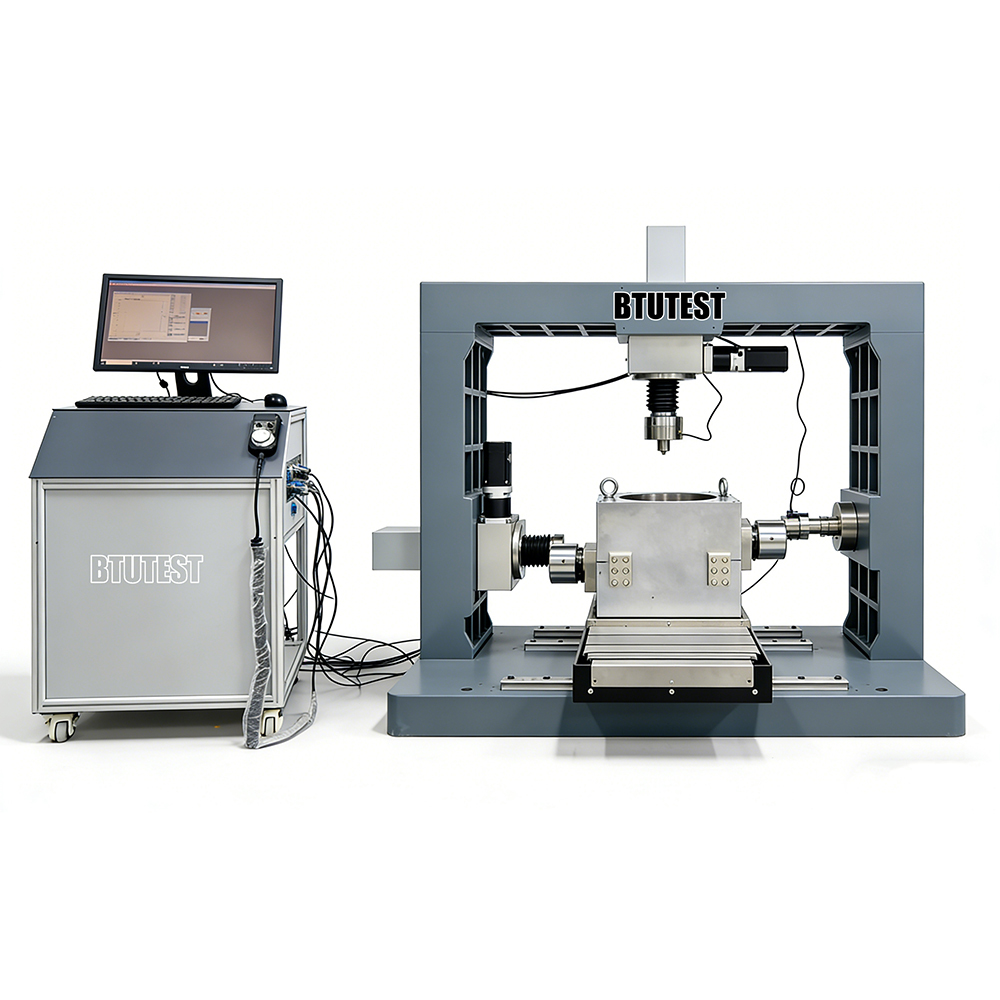

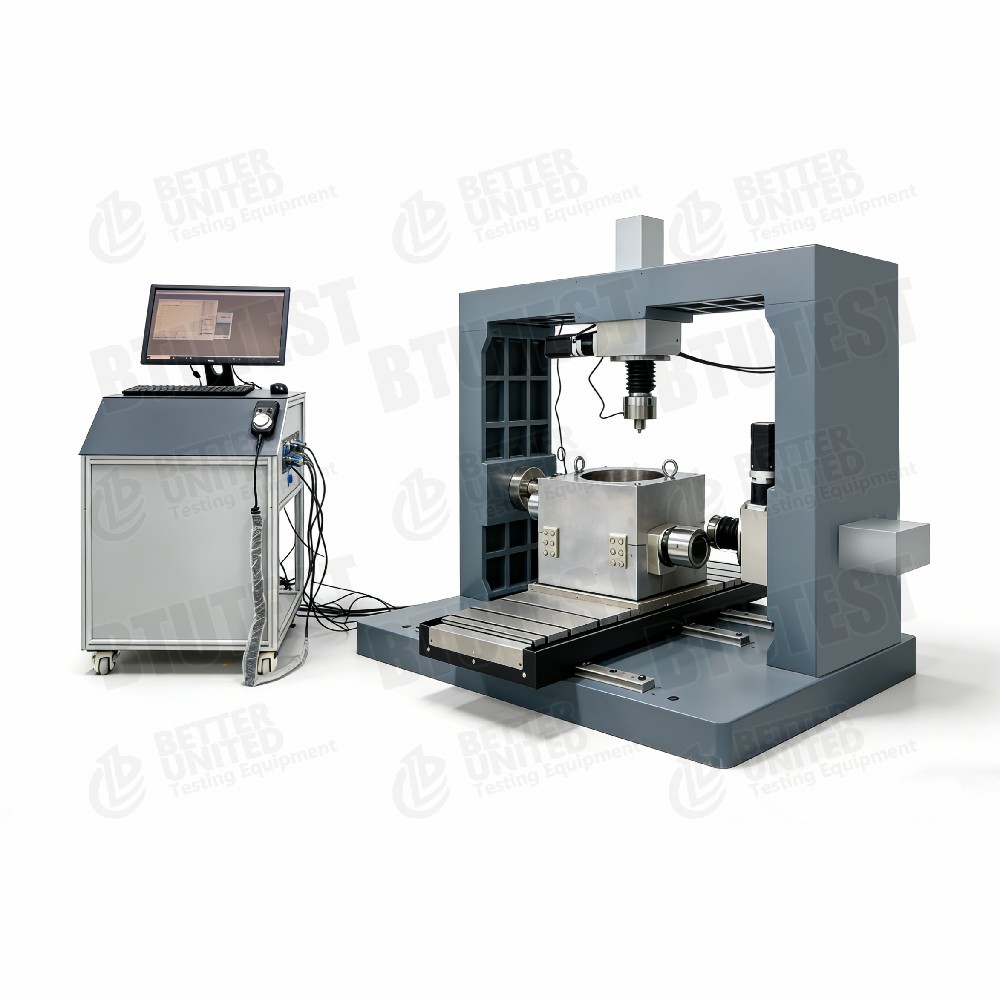

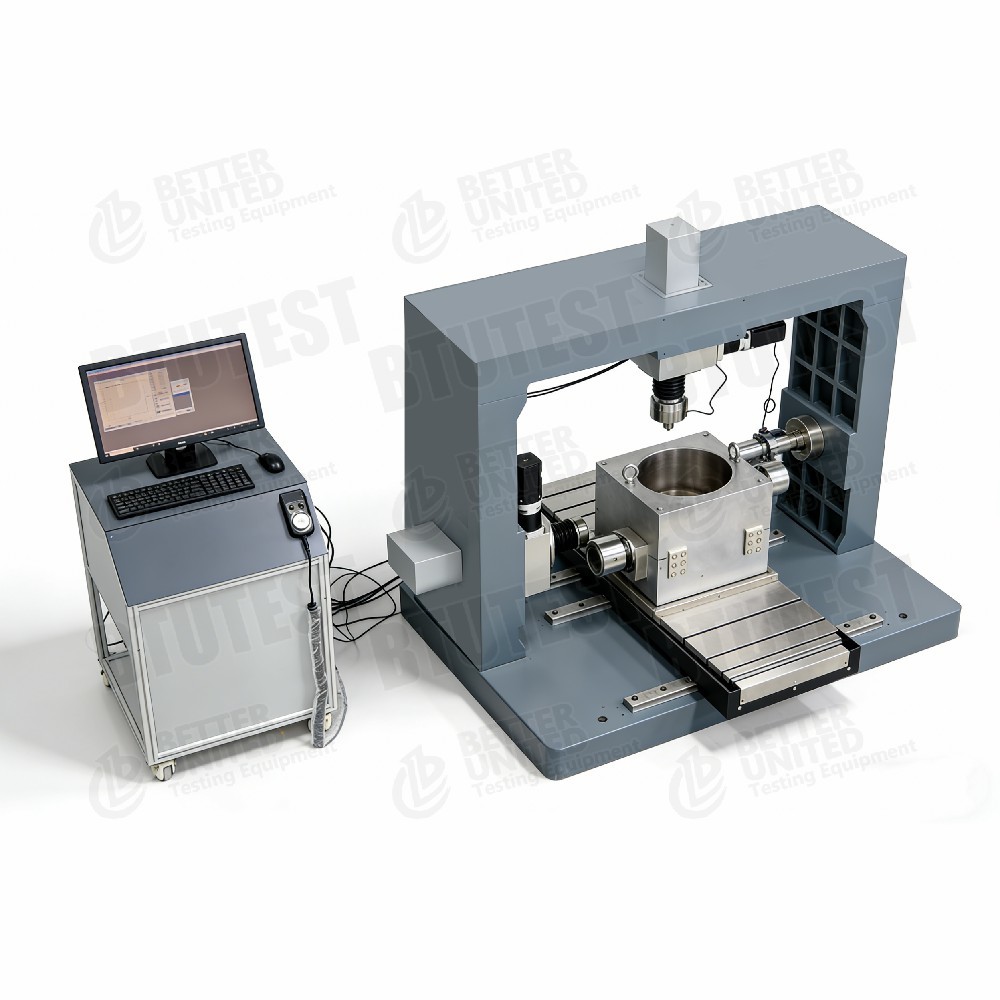

Grand appareil de cisaillement simple à cisaillement direct

Description de produit

Grand cisaillement direct/appareil de cisaillement simple – Aperçu de la série

Description

Cette série se compose degrands appareils de cisaillement direct/simplesconçu pour les essais de cisaillement des sols à gros grains, des enrochements, des géosynthétiques, des interfaces sol-structure et d'autres échantillons de grande taille. L'équipement utilise un cadre de réaction à portique amovible et offre diverses plages de forces et options de taille d'échantillon. Les principaux modèles comprennent :

Premier groupe (Grand cisaillement direct / Appareil de cisaillement simple)

• BTU-DDS-100: Classe 100 T (1200 kN), max. spécimen L.750×B.750×H.400 mm
• BTU-DDS-40FM: classe 40 T (400 kN), éprouvette Ø500×H.300 mm ou 300×300×300 mm
• BTU-DDS-35FM: classe 20 T (200 kN), éprouvette 300×300×300 mm ou 200×200×200 mm

Deuxième groupe (grand appareil de cisaillement direct entièrement automatique)

• BTU-DDS-35F: Classe 20 T (200 kN), éprouvette 300/150/200/100 mm
• BTU-DDS-45F: Classe 40 T (400 kN), éprouvette 500 mm (carrée ou ronde)

Caractéristiques communes :

• Capable de consolidation standard, cisaillement standard, cisaillement rapide, cisaillement alternatif, cisaillement cyclique, cisaillement rhéologique direct, cisaillement simple, etc.
• Équipé d'une unité d'acquisition de données multicanal et d'un logiciel d'acquisition/traitement Windows.
• Vitesse de cisaillement horizontale réglable en continu (0,00001–10 mm/min).
• Mises à niveau optionnelles : cisaillement d'interface, cisaillement simple, contrôle de la température, etc.

Normes de test (internationales)

• ASTM D3080(Test de cisaillement direct)
• ASTM D5321(Cisaillement direct à l’interface géosynthétique-sol)
• ASTM D6243(Résistance au cisaillement de l’interface géosynthétique-sol)
• ASTM D3080‑04(Cisaillage direct à grande échelle pour les sols à gros grains)
• ASTM D6528(Test de cisaillement simple)
• ISO 17892‑10(Test de cisaillement direct)
• BS 1377‑7(Test de cisaillement direct)
• EN 1997‑2(Eurocode 7 – Partie 2)

La série répond aux exigences de ces normes pour les grands échantillons, les sols à gros grains, le cisaillement d'interface et les tests de cisaillement simple.

Spécification

Sur la base des deux captures d'écran, les paramètres de chaque modèle sont résumés comme suit (certaines données combinées des deux images) :

> Remarque : la capacité du cadre BTU-DDS-35FM est écrite à 1 200 kN mais la charge verticale n'est que de 200 kN – probablement une faute de frappe ; la capacité réelle du cadre doit correspondre à la capacité de chargement.

Ddétail

• Cadre de réaction à portique amovible– Facile à transporter et à installer sur site ; adapté aux gros échantillons et aux charges élevées.
• Plusieurs tailles d'échantillons– De 100 mm à 750 mm de longueur/diamètre latéral, couvrant les sols grossiers et les enrochements qui ne peuvent pas être testés dans les cellules triaxiales conventionnelles.
• Système de levage de boîte de cisaillement– Palan électrique pour le plus grand modèle (100T), palan manuel ou palan à chaîne pour les modèles moyens, facilitant la manipulation des caisses de cisailles lourdes.
• Cellules de pesée de haute précision– Précision ±0,1 % FS garantit des mesures précises à des tonnages élevés.
• Large plage de vitesse continue– 0,00001–10 mm/min, capable de simuler le fluage jusqu'au cisaillement rapide.
• Capacité de cisaillement simple– Certains modèlesprendre en charge des tests de cisaillement simples à l’aide de boîtes de cisaillement à anneaux empilables.
• Modules logiciels riches– Inclure la consolidation standard, le cisaillement standard, le cisaillement alternatif, le cisaillement rapide, le cisaillement cyclique, la rhéologie, le cisaillement simple, etc. ; les utilisateurs peuvent combiner selon leurs besoins.
• Flexibilité de mise à niveau– Mises à niveau logicielles (modules de couplage) et options matérielles (cisaillement d’interface, contrôle de température) disponibles.

Application

• Sols à gros grains et enrochements– Déterminer les paramètres de résistance au cisaillement pour les barrages élevés, les plates-formes, les décharges minières et autres remblais techniques à grande échelle.
• Interfaces sol-structure– Étudier les caractéristiques de frottement du sol sur pilotis, du sol sur les murs de soutènement, sur le sol pour canalisations, etc. (nécessite un module de cisaillement d'interface en option).
• Géosynthétiques– Résistance au cisaillement d’interface entre géotextiles, géomembranes, géogrilles et sol.
• Essais de cisaillement simples– Simuler des états simples de contrainte de cisaillement pour étudier l’anisotropie du sol ou la réponse cyclique.
• Cisaillement alternatif et cyclique– Évaluer la dégradation de la résistance et la résistance résiduelle sous des charges répétées (par exemple, tremblements de terre, vagues).
• Comportement rhéologique– Fluage sous charge soutenue.
• Essais à fort tonnage– Force verticale jusqu'à 1 200 kN, adaptée aux interfaces rocheuses à haute résistance ou aux gros rochers.

Avantages

• Haute capacité et grande taille– Force jusqu’à 1 200 kN et éprouvette de 750 × 750 × 400 mm, permettant de tester directement les remplissages classés sur site et d’éviter les effets de tartre.
• Châssis modulaire– Construction amovible pour un transport et une installation faciles, adaptée à un espace de laboratoire limité ou à une utilisation sur site.
• Haute précision de mesure– Cellules de pesée ±0,1 % FS, résolution de déplacement jusqu'à 0,001 mm (1 μm).
• Tests multifonctions– Une machine peut effectuer un cisaillement direct, un cisaillement simple, un cisaillement alternatif, un cisaillement cyclique, de la rhéologie, etc.
• Large plage de vitesse– Du fluage extrêmement lent au cisaillement rapide, répondant à diverses normes.
• Acquisition et traitement automatisés– Le logiciel Windows collecte automatiquement les données, affiche les courbes en temps réel et calcule les paramètres de résistance.
• Extensibilité– Cisaille d’interface en option, contrôle de la température, modules de couplage pour les besoins de recherche futurs.
• Robuste et sûr– Cadre de réaction solide avec protection contre les surcharges.

Que choisir

Sélectionnez le modèle approprié en fonction des exigences de test :

Exigence	Modèle recommandé	Raison
Plus grande éprouvette 750×750 mm, charge très élevée (≥1000 kN)	BTU-DDS-100	Force verticale/horizontale de 1 200 kN, palan électrique
Echantillon jusqu'à 500 mm, force 400 kN	BTU-DDS-40FM ou DDS-45F	40FM prend en charge le cisaillement simple ; 45F est un cisaillement direct uniquement
Echantillon jusqu'à 300 mm, force 200 kN	BTU-DDS-35FM ou DDS-35F	35FM prend en charge le cisaillement simple ; 35F est un cisaillement direct uniquement
Besoin d'une simple cisaille (anneaux d'empilage)	DDS-100 / 40FM / 35FM	Ces modèles incluent explicitement une fonction de cisaillement simple
Besoin d'un cisaillement cyclique ou alternatif	Prise en charge de tous les modèles (modules logiciels)	Confirmer que le logiciel inclut le module requis
Besoin de cisaillement d’interface (sol‑structure)	Tout modèle avec « module de cisaillement d’interface » en option	Nécessite des luminaires supplémentaires
Besoin d'un contrôle de la température (sol gelé ou température élevée)	Unité de contrôle de température en option /45	Vérifier la plage de température avec le fabricant
Budget limité, éprouvette ≤300 mm, force ≤200 kN	BTU-DDS-35F	Bon rapport qualité-prix, fonctions complètes
Recherche à grande échelle, flexibilité maximale	BTU-DDS-100	Force et taille les plus élevées, plus modules de couplage en option

> Remarque : « FM » dans DDS-40FM/35FM signifie probablement « Cisaillement direct + cisaillement simple ». Les DDS-35F/45F ne peuvent prendre en charge que le cisaillement direct (pas de cisaillement simple). Confirmez la disponibilité du module logiciel lors de la sélection.

Flux de processus

Exemple:Essai de cisaillement direct en enrochement de grande taille (BTU-DDS-100, éprouvette 750×750×400 mm, contrainte normale constante)

• Préparation des échantillons
  • Préparez le matériau d'enrochement en fonction de la gradation du terrain, contrôlez la teneur en eau, compactez en couches pour cibler la densité.
  • Taille de l'échantillon 750×750×400 mm ; la masse totale peut atteindre plusieurs tonnes.
• Installation de la boîte de cisaillement
  • Utilisez un palan électrique pour placer la boîte de cisaillement inférieure sur la base du cadre.
  • Placez l'échantillon dans la boîte inférieure, nivelez la surface.
  • Positionnez la boîte de cisaille supérieure et fixez la plaque de chargement verticale.
• Installer des capteurs
  • Installez une cellule de pesée verticale (1 200 kN) et une cellule de pesée horizontale (1 200 kN).
  • Installez des capteurs de déplacement vertical (plusieurs, par exemple un à chaque coin) et un capteur de déplacement horizontal.
  • Connectez l'enregistreur de données à l'ordinateur.
• Appliquer un stress normal
  • Appliquer une contrainte normale cible (par exemple, 500 kPa, force totale ≈ 0,5 MPa × 0,5625 m² = 281 kN) via le système de chargement vertical.
  • Démarrez le logiciel et enregistrez la déformation verticale (consolidation) jusqu’à stabilité.
• Définir les paramètres de cisaillement
  • Sélectionnez « module de cisaillement standard ».
  • Réglez le taux de cisaillement (par exemple, 1 mm/min).
  • Définir la limite de déplacement de cisaillement (par exemple, 50 mm ou 6 à 10 % de la longueur latérale de l'éprouvette).
  • Pour le cisaillement alternatif, définissez le nombre de cycles et l’amplitude du déplacement.
• Commencer à tondre
  • Démarrez le système de chargement horizontal pour pousser la boîte de cisaille supérieure (ou inférieure).
  • Le logiciel enregistre la force de cisaillement horizontale, le déplacement horizontal, le déplacement vertical et le temps en temps réel.
  • Tracer la courbe contrainte-déplacement de cisaillement.
• Condition d'arrêt
  • S'arrête automatiquement lorsque le déplacement prédéfini est atteint ou après une chute nette de la contrainte de cisaillement.
• Démontage et nettoyage
  • Déchargez la force normale, rétractez le piston horizontal.
  • Soulevez la boîte de cisaillement supérieure, retirez l'échantillon, nettoyez la boîte de cisaillement.
• Informatique
  • Le logiciel calcule la contrainte de cisaillement maximale.
  • Pour les tests à différentes contraintes normales, tracez l'enveloppe de Mohr-Coulomb pour obtenir c et φ.
  • Si un cisaillement alternatif a été effectué, obtenez la résistance résiduelle.
  • Générer un rapport de test.

> **Pour les essais de cisaillement simple** : Utilisez une boîte de cisaillement à anneaux empilables, maintenez un volume constant (non drainé) ou une hauteur constante (égouttée) pendant le cisaillement, et sélectionnez le « module cisaillement simple » dans le logiciel.

Résumé:Cette série de grands appareils de cisaillement direct/simple couvre des forces nominales de 20 T à 100 T et des tailles d'éprouvettes de 100 mm à 750 mm. Il peut effectuer des tests de cisaillement direct, de cisaillement simple, de cisaillement alternatif, de cisaillement cyclique, de rhéologie et autres. Il convient aux tests à grande échelle de sols grossiers, d'enrochements, d'interfaces sol-structure et de géosynthétiques. La sélection doit être basée sur la taille maximale de l'éprouvette, la force requise, la nécessité d'une capacité de cisaillement simple et les exigences de mise à niveau future. Le BTU-DDS-100 est la configuration de haut niveau pour la recherche en ingénierie à grande échelle ; Les DDS-35F/45F sont des systèmes de cisaille directe entièrement automatiques et économiques ; la série FM offre en outre une capacité de cisaillement simple.
