Appareil de cisaillement direct à température contrôlée

Description de produit

Série d'appareils de cisaillement direct à température contrôlée

ModèlesUnités de mesure-DDS-1FT / DDS-3FT / TRA-15FT - Le système de détection des déchets

Définition

Cette série comprend trois appareils de cisaillement direct à température contrôlée pour les essais de cisaillement du sol dans des conditions de température différentes, en particulier pour les températures conventionnelles, le sol congelé,et tests de résistance résiduelleLes modèles sont:

• Unités de mesure- Le DDS-1FT: appareil de cisaillement direct à température réglée entièrement automatique (unité unique, 0 à 90 °C)
• Unités de mesure- Le DDS-3FT: Appareil de cisaillement direct des sols congelés entièrement automatique (unité unique, -20 à 90 °C)

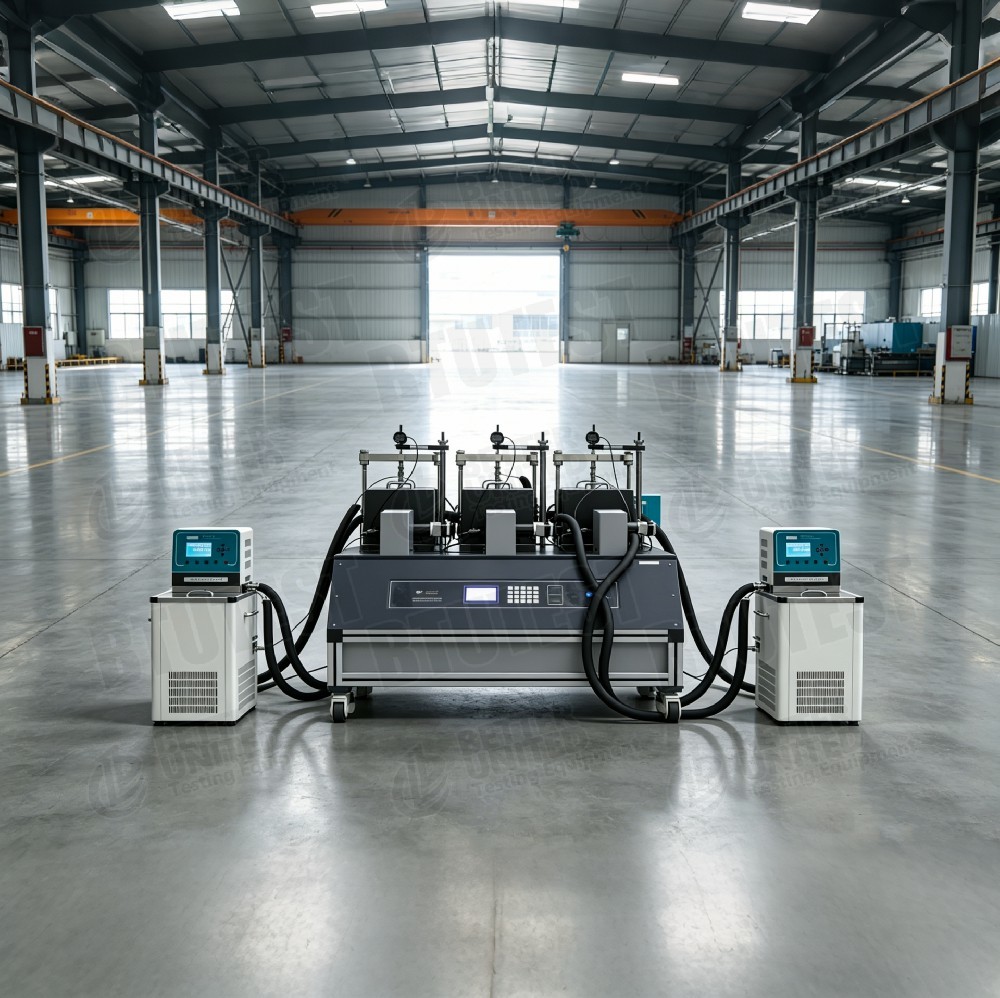

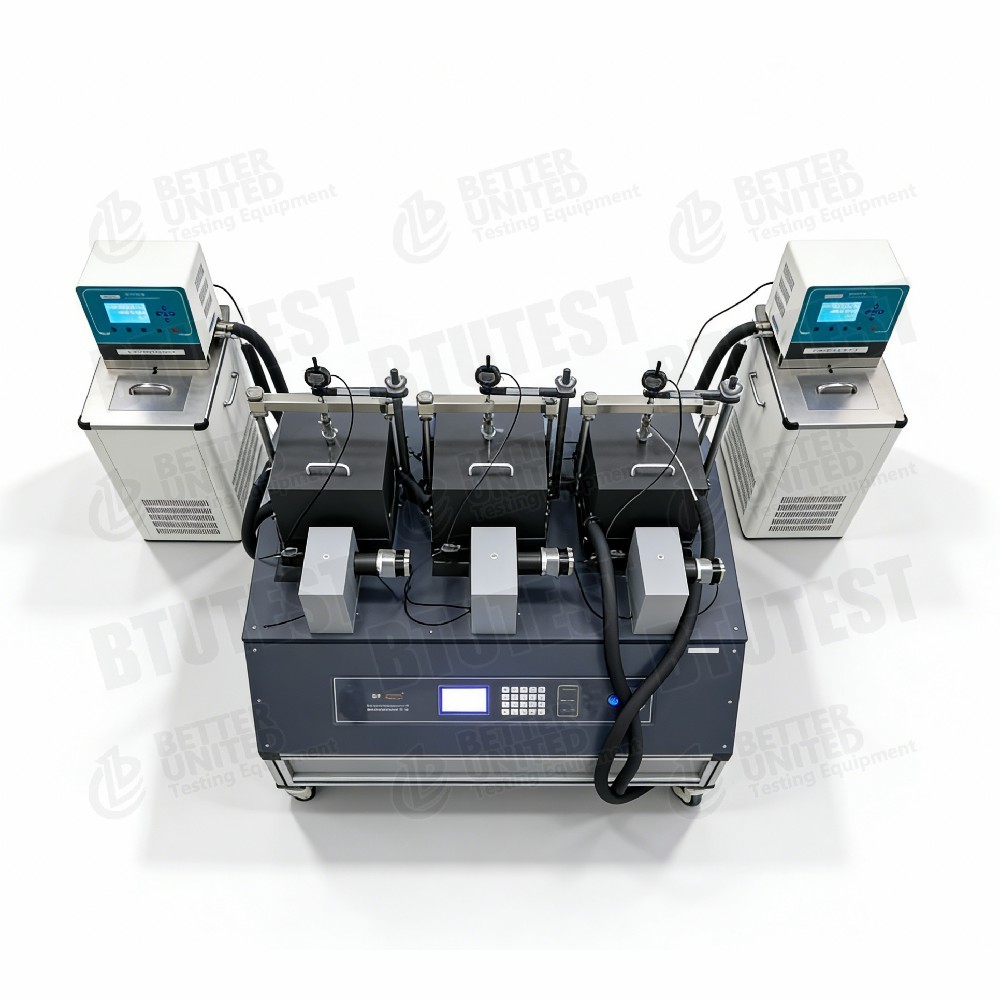

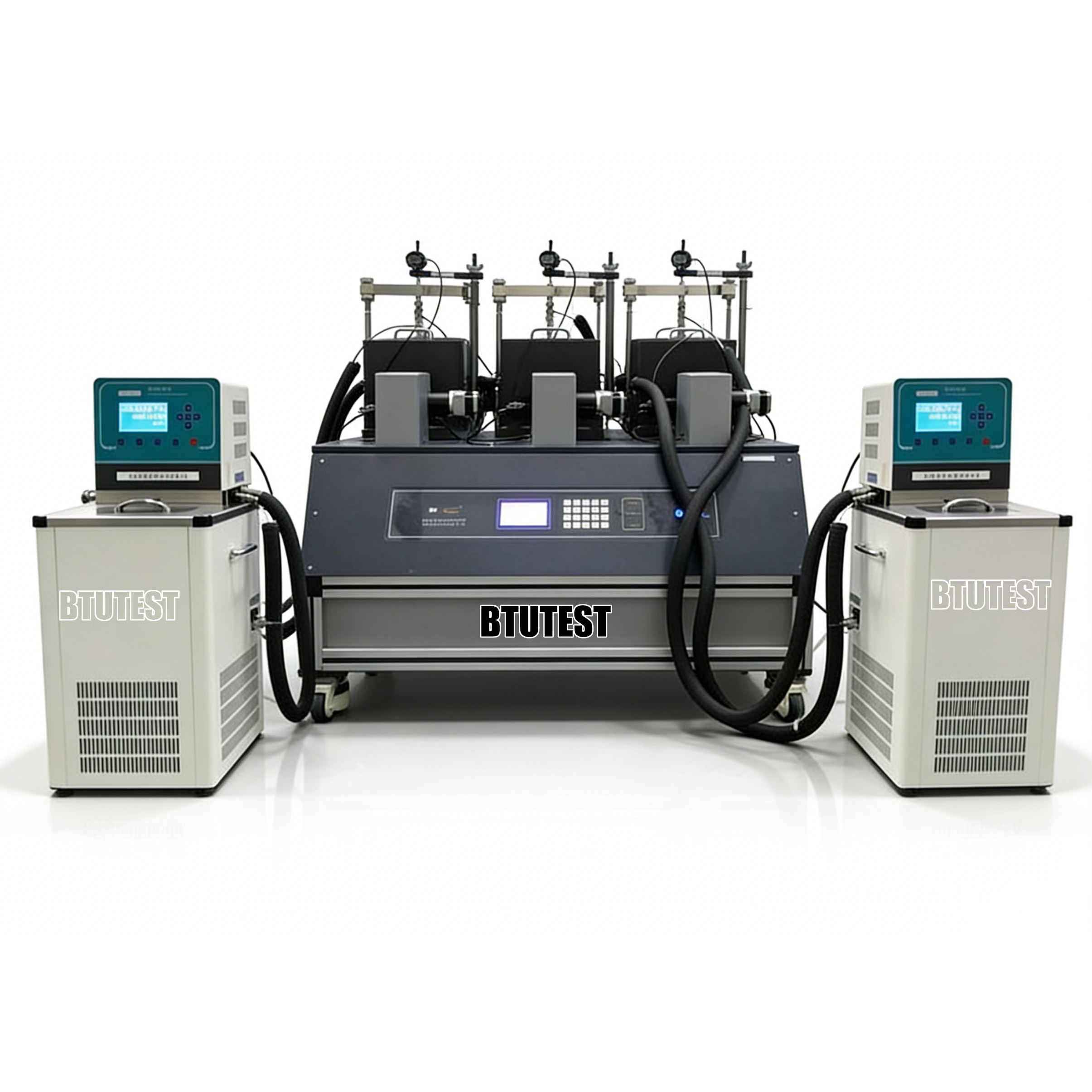

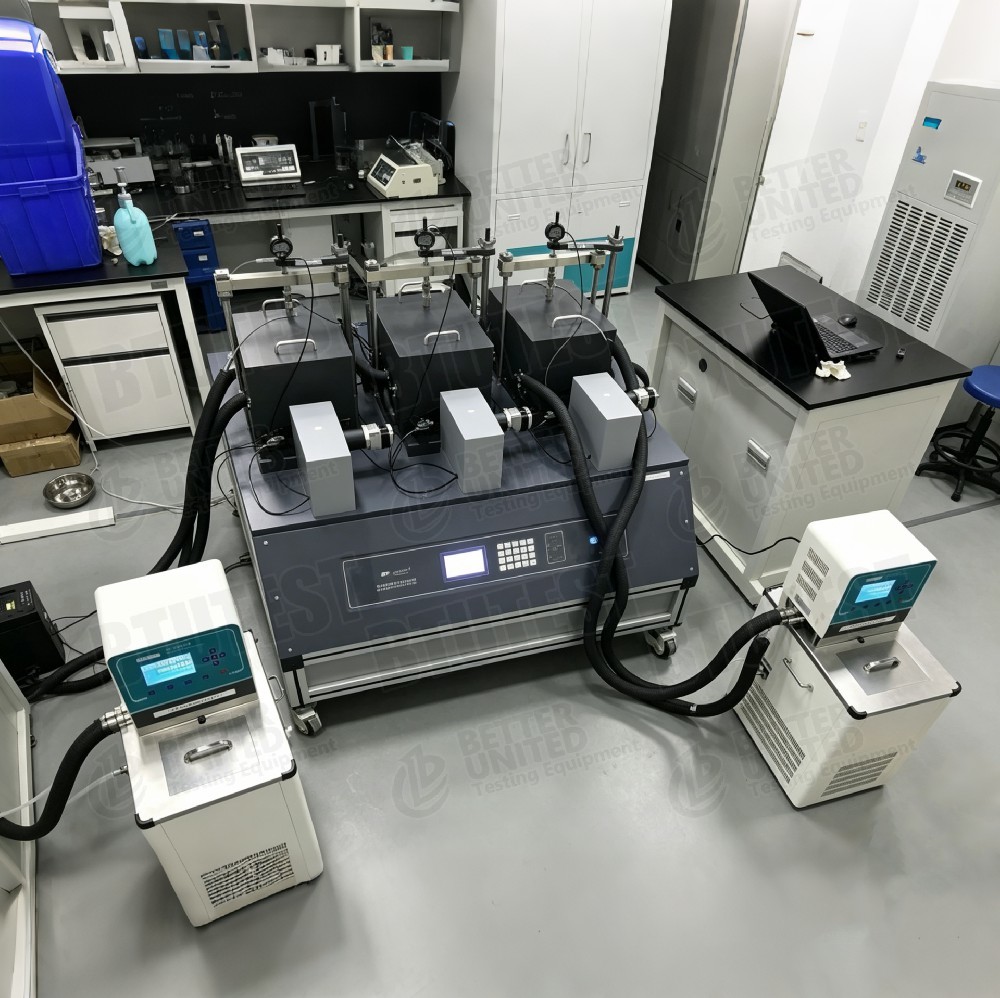

• Unités de mesure- Le TRA-15FT.: Appareil de cisaillement direct résiduel à température réglée à trois unités entièrement automatique (trois récipients indépendants à température réglée, 0 à 90 °C)

Caractéristiques communes:

• Taille de l'échantillon: Φ61,8 mm × H20 mm (anneau de coupe standard)
• Taux de cisaillement: 0,00001 à 6 mm/min
• Tension normale maximale: 1,6 MPa (tous les trois modèles)
• Le système de régulation de la pression est basé sur les caractéristiques suivantes:
• Précision d'acquisition: ±0,1% FS
• Mode de chargement: commande servo en boucle fermée; direction horizontale peut être réglée par contrainte ou contrainte
• Affichage: écran LCD 240×128 + clavier à membrane (le nombre de chiffres du clavier varie)
• Modules d'essai: consolidation standard (charge par étape), cisaillement direct, cisaillement cyclique, cisaillement direct rhéologique

Normes de test (internationales)

• Pour l'utilisation dans les machines à coudre(Essai de cisaillement direct)
• Pour l'utilisation dans les machines de traitement de l'air(essai de cisaillement direct sur sol congelé)
• Pour l'aéronef(Détermination de la résistance résiduelle par cisaillement)
• Pour l'aéronef(Coupe de l'interface par principe similaire)
• Pour les appareils électroniques(Essai de cisaillement direct)
• BS 1377-7(Essai de cisaillement direct)
• Pour les essais à température contrôlée,Pour l'aéronef(propriétés thermiques des sols) peuvent également être pertinentes.

Le DDS-3FT® de 10 MPa est adapté aux sols gelés ou aux matériaux à haute résistance.

Spécification

Détails

• Un seul contre trois unitésLe DDS-1FT/3FT est une unité unique (un spécimen à la fois); le TRA-15FT est une unité à trois, permettant le cisaillement simultané de trois spécimens, ce qui améliore considérablement l'efficacité.
• Des contraintes de cisaillement élevées (DDS-3FT) Tension de cisaillement maximale de 10 MPa, adaptée aux sols gelés, à la glace et aux matériaux à haute résistance (les sols conventionnels sont généralement ≤ 1,6 MPa).
• Différences de régulation de la températureJe ne sais pas.
  • DDS-1FT: 0 à 90 °C, adapté aux essais généraux à haute température (par exemple, asphalte, réservoirs thermiques) et aux conditions ambiantes.
  • DDS-3FT: -20 à 90 °C, couvre les sols gelés (inférieurs à zéro) à haute température, adapté aux études saisonnières et du pergélisol.
  • TRA-15FT: trois récipients contrôlés indépendamment, chacun à 0 à 90 °C, permettant des essais à différentes températures simultanément, avec une précision de ±0,1 °C.
• Commande en boucle fermée par servo- Les charges normales et horizontales utilisent des servomotors, permettant un contrôle précis de la contrainte ou de la trajectoire de la contrainte et soutenant les essais cycliques et rhéologiques.
• Cisaillement direct résiduelLe nom TRA-15FT inclut le résiduel, qui atteint probablement la résistance résiduelle par cisaillement (module logiciel de confirmation).
• Configuration du capteurChaque unité comprend 2 cellules de charge (normale et horizontale) et 1 capteur de déplacement (placement horizontal; le déplacement vertical peut également être mesuré mais n'est pas indiqué).6 cellules de charge + 3 capteurs de déplacement.
• Affichage et clavierLe TRA-15FT est équipé d'un clavier à membrane à 20 touches et d'indicateurs LED à 3 canaux pour la surveillance de plusieurs spécimens.
• Modules d'essaiToutes les pièces supportent la consolidation standard (chargement par étape), le cisaillement direct, le cisaillement cyclique et le cisaillement direct rhéologique.

Application du projet

• Unités de mesure- Le DDS-1FT Le cisaillement direct à température contrôlée générale, par exemple les mélanges d'asphalte, les sols de réservoirs thermiques, les sous-groupes à haute température, l'élimination des déchets nucléaires.
• Unités de mesure- Le DDS-3FT¢ L'ingénierie des sols gelés (chemin de fer Qinghai-Tibet, projets dans l'Arctique), les sous-grades saisonniers des sols gelés, les études d'interface glace-sol.
• Unités de mesure- Le TRA-15FT. Épreuves de résistance résiduelle à haut rendement (par exemple, sols en zone de glissement); essais simultanés de résistance résiduelle à différentes températures ou comparaison de différents matériaux.
• Cisaillement cycliqueSimuler la dégradation de la résistance sous tremblement de terre ou sous charge de vague.
• Cisaillement direct rhéologiqueLe comportement des reptiles sous charge à long terme.
• Enseignement et recherche Les laboratoires de mécanique des sols qui étudient les effets de la température.

Les avantages

• Large plage de températures-20 à 90 °C (DDS-3FT) ou 0 à 90 °C (autres), répondant aux besoins en sol congelé et en haute température.
• Des contraintes de cisaillement élevées (DDS-3FT)- 10 MPa capables de tester le sol gelé, la glace, l'argile rigide ou même la roche molle.
• Trois récipients indépendants à température réglée (TRA-15FT) Trois points de température dans un essai, triple l'efficacité; chaque récipient est contrôlé indépendamment (± 0,1 °C).
• Commande en boucle fermée par servo- un contrôle précis de la trajectoire de la contrainte/de la contrainte, à l'appui des essais cycliques et rhéologiques.
• Modules d'essai multiples∆ Consolidation, cisaillement direct, cisaillement cyclique, rhéologie dans un seul système.
• Haute précision d'acquisitionLes données sont fiables.
• Résistance résiduelle¢ TRA-15FT adapté aux essais de résistance résiduelle par lot.
• Interface utilisateur claire️ clavier LCD + membrane, avec indicateur d'état LED (TRA-15FT).

Le choix

Sélectionner le modèle en fonction des exigences d'essai:

Remarque: les trois récipients du TRA-15FT sont indépendamment réglés par température, ce qui permet des températures différentes par spécimen, idéal pour les études comparatives.confirmer que le logiciel comporte un module de cisaillement.

Flux de processus

Exemple:Test de cisaillement rapide du sol congelé (température inférieure à zéro) à l'aide de l'appareil de cisaillement direct du sol congelé entièrement automatique (Unités de mesure-DDS-3FT)

• Préparation des échantillons
  • Couper le sol congelé sans perturbation ou préparer un échantillon de sol congelé remodelé à l'aide d'un anneau de coupe de Ø61,8 × 20 mm, en le maintenant à une température inférieure à zéro.
  • Mesurer la teneur initiale en eau, sa densité et sa température.

• Installation de spécimens
  • Placer rapidement l'échantillon dans la boîte à ciseaux (pour éviter le dégel), installer une pierre poreuse et une plaque de chargement.
  • Placez la boîte de cisaillement à l'intérieur de la chambre à température réglée, connectez les barres de chargement normales et horizontales.
  • Installez des capteurs de déplacement et des cellules de charge.

• Température réglée
  • Réglez la température cible (par exemple, -15 °C) dans le logiciel, démarrez le système de régulation de la température et attendez que la température de l'échantillon se stabilise (généralement 1 à 2 heures selon la taille).

• Appliquez une tension normale
  • Appliquer la tension normale visée (par exemple 200 kPa) par le système de servo-charge.
  • Enregistrer le déplacement normal (la déformation de consolidation du sol gelé est faible) jusqu'à stabilisation.

• Réglage des paramètres de cisaillement
  • Sélectionnez le module de cisaillement rapide ou le module de cisaillement standard.
  • Rate de cisaillement définie (par exemple, 1 mm/min, le sol congelé est souvent cisaillé à une vitesse relativement plus élevée).
  • Définir la limite de déplacement du cisaillement (par exemple, 6 mm).
  • Choisir le mode de commande: commande de la contrainte (commune) ou commande de la contrainte.

• Commencez à tondre
  • Commencez le servo-moteur horizontal pour déplacer la boîte de cisaillement.
  • Le logiciel enregistre la force de cisaillement horizontale, le déplacement horizontal, le déplacement normal, la température et le temps en temps réel.
  • Graphique de la courbe de déplacement des contraintes par cisaillement.

• Condition d'arrêt
  • Arrête automatiquement lorsque le déplacement prédéfini est atteint ou après une chute de tension maximale claire.

• Démontage et nettoyage
  • Arrêtez le contrôle de la température, laissez la température revenir près de l'environnement, déchargez la force normale et retirez l'échantillon.
  • Nettoyez la boîte de cisaillement, en faisant attention à la condensation.

• Traitement des données
  • Le logiciel calcule la contrainte de cisaillement maximale (ou contrainte de cisaillement résiduelle).
  • Pour les essais à différentes contraintes normales, tracer l'enveloppe de Mohr-Coulomb pour obtenir la cohésion c du sol gelé et l'angle de frottement φ.
  • Générer le rapport d'essai.

Pour le TRA-15FT (trois unités):

• Trois échantillons peuvent être installés simultanément, chaque récipient étant réglé indépendamment à une température différente (par exemple, -5 °C, 0 °C, +5 °C).
• Le logiciel peut contrôler le démarrage du cisaillement pour chaque cisailleuse indépendamment (ou simultanément).
• Après l'essai, générer automatiquement une comparaison des paramètres de résistance aux trois températures.
• Idéal pour étudier l'effet de la température sur la résistance résiduelle.

Résumé:Cette série propose des appareils de cisaillement direct à température réglée à un seul appareil et à trois appareils couvrant des plages de température de 0 à 90 °C et de -20 à 90 °C.Le DDS-1FT est un système de cisaillement direct à température générale; le DDS-3FT est spécialisé pour les sols gelés avec une capacité de 10 MPa de haute contrainte de cisaillement;le TRA-15FT est un système à température contrôlée indépendamment à trois unités adapté à des essais efficaces de résistance résiduelle et à des études comparatives à plusieurs températuresLa sélection doit être basée sur la plage de température requise, le besoin d'une force de cisaillement élevée, le débit de l'échantillon et les exigences d'essai de résistance résiduelle.
