Appareil de cisaillement direct résiduel automatique

Description de produit

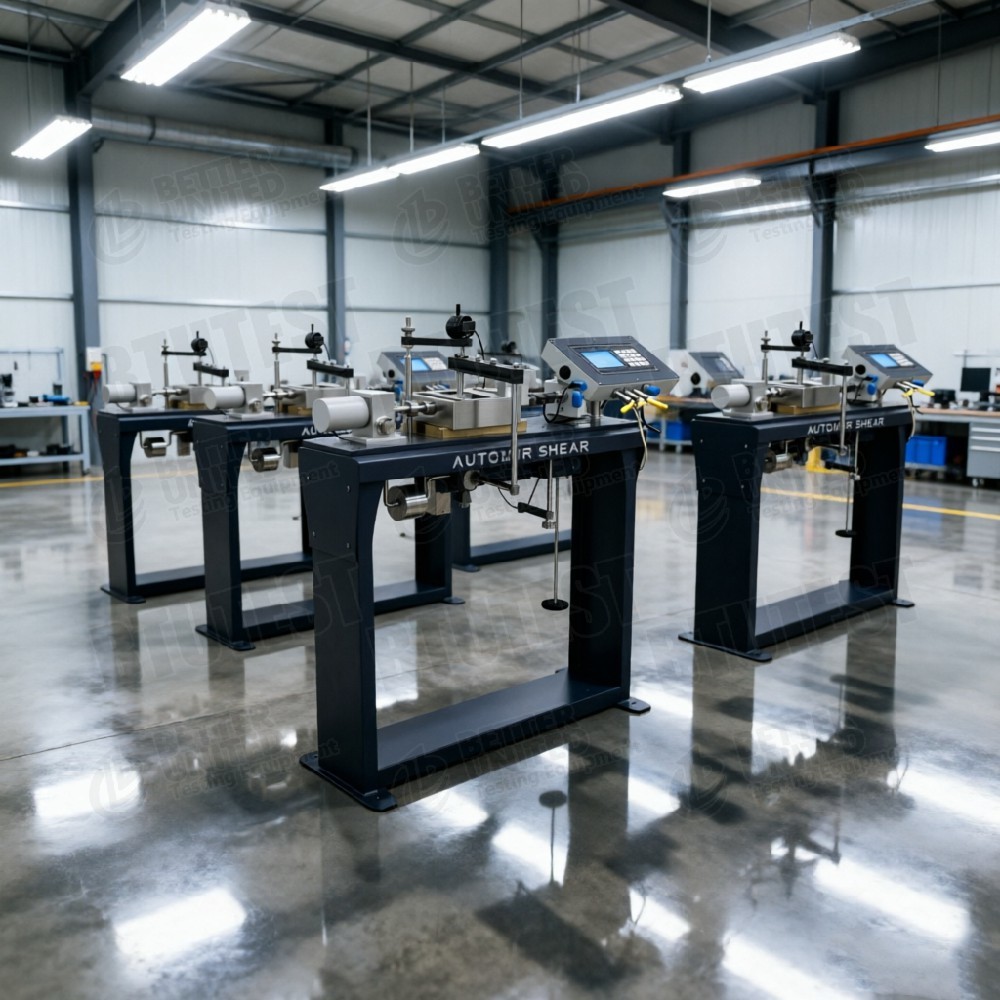

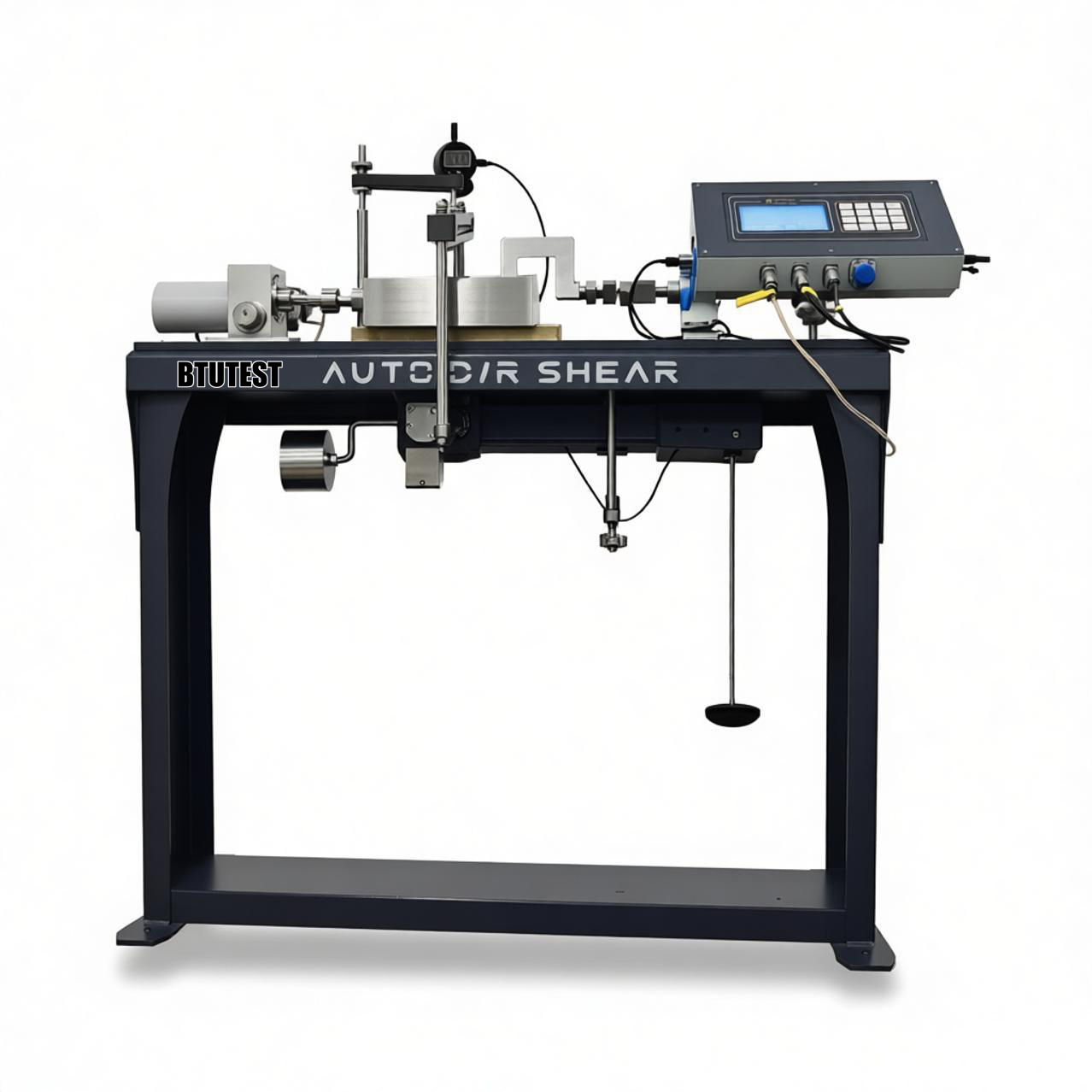

Appareil de cisaillement direct résiduel entièrement automatiqueBTU-DDS-10/DDS-5/DDS-5F/DDS-10F

Description

Cette série se compose deappareils de cisaillement direct résiduel entièrement automatiquesà l'aide d'un système d'entraînement contrôlé par microprocesseur et d'une entrée de commande par clavier. Les avantages incluent la possibilité de mettre en pause et de réinitialiser la vitesse de test, le contrôle par ordinateur via l'interface USB 3.0, la vitesse et les fonctions programmables par l'opérateur et un système d'auto-vérification. La fonction de retour rapide à la position initiale constitue un moyen pratique de réinitialiser la boîte de cisaillement lors du démarrage d'un nouvel essai ou de la poursuite d'un essai de cisaillement résiduel.

Les modèles incluent :

• BTU-DDS-10: Appareil de cisaillement direct British Standard (chargement par levier)
• BTU-DDS-5: Appareil de cisaillement direct American Standard (chargement par levier)
• BTU-DDS-5F: Appareil de cisaillement direct résiduel entièrement automatique (5 kN)
• BTU-DDS-10F: Appareil de cisaillement direct résiduel entièrement automatique (5 kN ? le tableau indique 5 kN, mais le modèle suggère 10 kN – vérifier auprès du fabricant)

Fonctions principales :

• Consolidation standard, cisaillement standard, cisaillement rapide, cisaillement cyclique, cisaillement rhéologique direct
• Module de test de friction d'interface en option et module de contrôle de la température

Normes de test (internationales)

• Norme britannique (BTU-DDS-10): ConformeBS1377
• Norme américaine (BTU-DDS-5): ConformeASTM D3080
• Modèles résiduels entièrement automatiques (DDS-5F / 10F): Peut répondre aux normes britanniques et américaines ainsi qu'aux normes d'essai de résistance résiduelle telles queASTM D7608,ASTM D6467(à confirmer auprès du fabricant).

Autres normes pertinentes :

• OIN 17892-10(Test de cisaillement direct)
• AASHTO T-236
• EN 1997-2(Eurocode 7)

Spécification

Remarque : Bien que le nom du modèle BTU-DDS-10F inclue « 10F », le tableau indique toujours la force normale et la force de cisaillement horizontale comme étant de 5 kN – il peut s'agir d'une faute de frappe ; vérifiez auprès du fabricant les spécifications réelles.

Détail

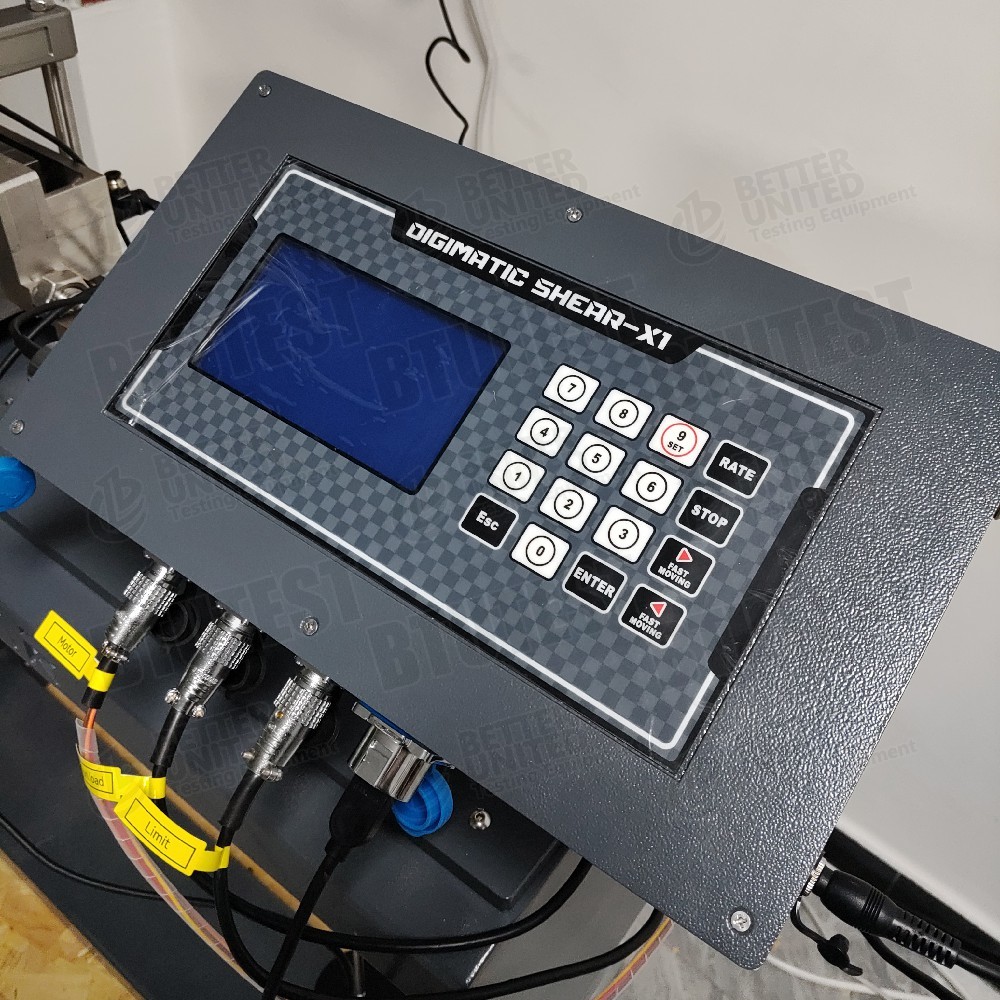

• Système de contrôle par microprocesseur– Vitesse de test programmable, pause, réinitialisation ; Communication USB 3.0 avec ordinateur.
• Retour rapide à la position initiale– Remet automatiquement la boîte de cisaillement à sa position de départ après un test ou pendant un cisaillement résiduel, améliorant ainsi le confort.
• Compatibilité double norme– British Standard (DDS-10) utilise des éprouvettes carrées (60×60 ou 100×100 mm) ; American Standard (DDS-5) utilise des échantillons ronds (Φ61,8 × 20 mm).
• Modèles résiduels entièrement automatiques (DDS-5F/10F)– Chargement servo en boucle fermée, cisaillement alternatif automatique pour les tests de résistance résiduelle.
• Chargement par levier (DDS-10/5)– Chargement de poids traditionnel, simple et fiable, mais nécessite des changements de poids manuels.
• Large plage de taux de cisaillement– 0,00001–9,99999 mm/min, couvrant un cisaillement lent à rapide.
• Grand déplacement de cisaillement– Jusqu'à 25 mm, beaucoup plus grand que le cisaillement direct conventionnel (6 à 8 mm), adapté aux essais de résistance résiduelle nécessitant un déplacement important.
• Modules optionnels– Frottement d’interface (sol‑structure, géosynthétiques) et contrôle de température (plage à confirmer).
• Modules logiciels– Consolidation standard, cisaillement standard, cisaillement rapide, cisaillement cyclique, cisaillement rhéologique direct, etc.

Application

• Essais de résistance résiduelle– Déterminer la résistance résiduelle au cisaillement (cᵣ, φᵣ) des sols des zones de glissement, des gouges de faille, etc., sous déplacement important.
• Essais de cisaillement direct conventionnels– Cisaillement rapide, cisaillement consolidé, cisaillement lent pour obtenir une résistance maximale.
• Cisaillement cyclique– Simulez la dégradation de la résistance sous l’effet d’un tremblement de terre ou d’une charge de vague.
• Cisaillement rhéologique direct– Étudier le comportement au fluage à long terme des sols.
• Frottement des interfaces– Avec module optionnel, tester sol-béton, sol-géomembrane, etc., angles de frottement d’interface.
• Essais à température contrôlée– Avec le module de température en option, étudiez les effets de la température sur la résistance au cisaillement.
• Conformité aux normes internationales– Conforme aux normes BS 1377 et ASTM D3080, adapté aux projets nationaux et internationaux.

Avantages

• Conformité à plusieurs normes– Modèles dédiés aux normes britanniques et américaines, ainsi que des modèles résiduels généraux entièrement automatiques.
• Grand déplacement de cisaillement (25 mm)– Mieux adapté aux tests de résistance résiduelle que le cisaillement direct conventionnel (6 à 8 mm).
• Servomoteur entièrement automatique en boucle fermée (modèles F)– Cisaille alternative automatique sans intervention manuelle, contrôle précis du chemin de contrainte/déformation.
• Large plage de taux de cisaillement– 0,00001–9,99999 mm/min en continu, du fluage au cisaillement rapide.
• Interface USB 3.0– Transfert de données à grande vitesse, capacité de contrôle à distance.
• Fonction de retour rapide– Améliore l’efficacité, notamment pour le cisaillement résiduel en plusieurs étapes.
• Logiciel modulaire– Les modules de consolidation, cisaillement, cyclique, rhéologique peuvent être combinés selon les besoins.
• Extensibilité– Modules de friction et de contrôle de température d’interface en option.

Que choisir

Sélectionnez le modèle en fonction des exigences de test :

Remarque : La principale différence entre le DDS-5F et le DDS-10F peut être la taille des spécimens (DDS-5F pour les spécimens américains ronds, DDS-10F pour les spécimens britanniques carrés), mais le tableau n'est pas clair – confirmez auprès du fabricant.

Flux de processus

Exemple:Essai de résistance résiduelle sur argile saturée (cisaillement alternatif) à l'aide de l'appareil de cisaillement direct résiduel entièrement automatique (BTU-DDS-5F)

• Préparation des échantillons
  • Couper un spécimen d'argile intact ou remodelé à l'aide d'un anneau coupant de Φ61,8 × 20 mm ; saturer.
  • Mesurez la teneur en eau et la densité initiales.

• Installation d'échantillon

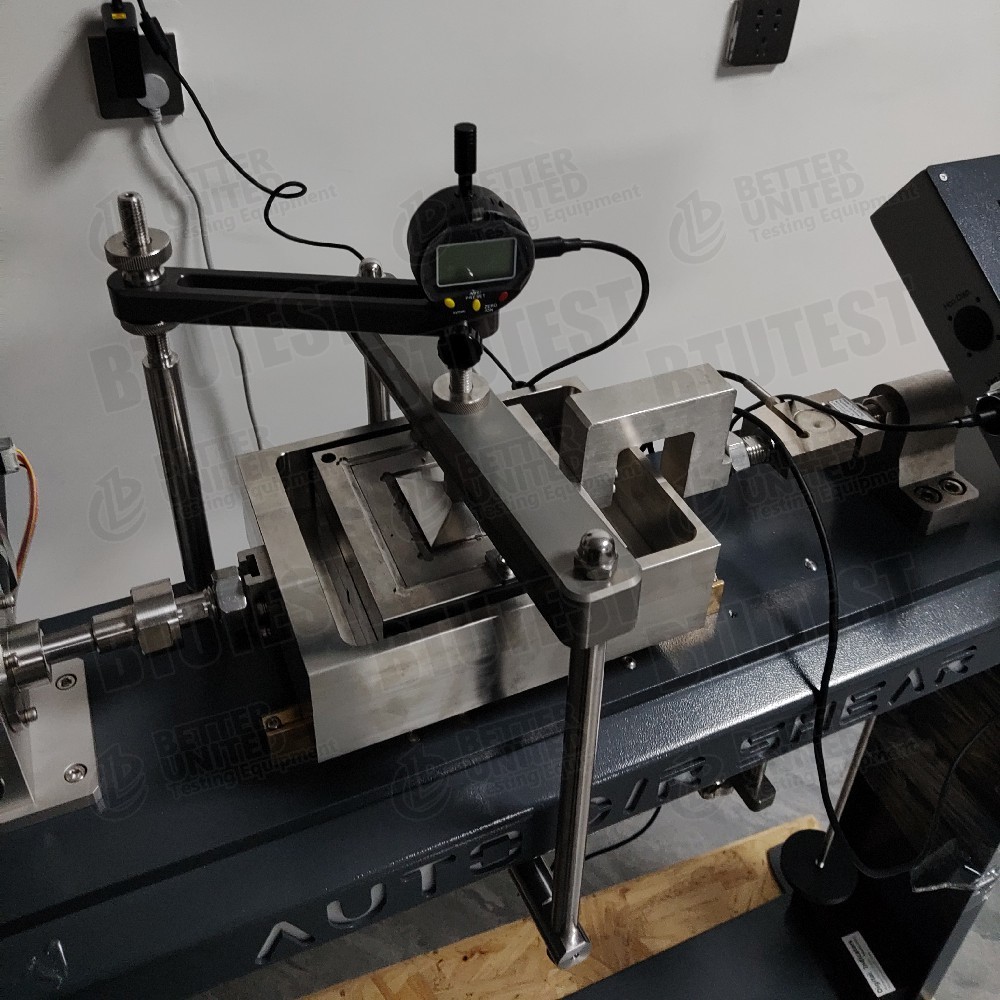

  • Placez l'échantillon dans la boîte de cisaillement inférieure, installez la boîte supérieure, les pierres poreuses et la plaque de chargement.
  • Positionnez la boîte de cisaillement dans le cadre de chargement en cisaillement direct, connectez les tiges de chargement normales et horizontales.
  • Installer des capteurs de déplacement (horizontaux et verticaux).

• Appliquer un stress normal
  • Appliquez la contrainte normale cible (par exemple, 100 kPa) via le système servo en boucle fermée.
  • Enregistrez le déplacement normal jusqu’à ce que la consolidation soit stable (état drainé).

• Définir les paramètres de cisaillement
  • Sélectionnez « module de cisaillement résiduel » ou « module de cisaillement alternatif ».
  • Réglez le taux de cisaillement (par exemple, 0,5 mm/min).
  • Réglez la limite de déplacement de cisaillement vers l'avant (par exemple, 10 mm).
  • Réglez la limite de déplacement en cisaillement inverse (par exemple, 10 mm) et le nombre de cycles (par exemple, 5).
  • Choisissez le mode de contrôle : contrôle de déformation (typique).

• Commencer le cisaillement alternatif
  • Le système d'asservissement horizontal pousse la boîte de cisaillement vers l'avant ; après avoir atteint la limite avant, il s'inverse automatiquement.
  • Le logiciel enregistre la force de cisaillement, le déplacement et la durée de chaque demi-cycle en temps réel.
  • Tracez la courbe de déplacement des contraintes de cisaillement (plusieurs cycles).

• Condition d'arrêt
  • S'arrête automatiquement lorsque le nombre prédéfini de cycles est terminé ou que la contrainte de cisaillement se stabilise (résistance résiduelle atteinte).

• Démontage et nettoyage
  • Décharger la force normale, retirer l'échantillon, nettoyer la boîte de cisaillement.

• Informatique
  • Le logiciel identifie automatiquement la contrainte de cisaillement maximale (premier cycle) et la contrainte de cisaillement stabilisée (résiduelle) pour chaque demi-cycle.
  • Pour les essais à différentes contraintes normales, tracez l'enveloppe de résistance résiduelle pour calculer cᵣ et φᵣ.
  • Générer un rapport de test.

Pour les modèles à chargement par levier (DDS-10/5): La contrainte normale est appliquée manuellement à l'aide de poids ; pendant le cisaillement, un enregistrement manuel ou un enregistreur de données externe est requis.

Résumé:Cette série propose des appareils de cisaillement direct à levier British Standard (échantillon carré), American Standard (échantillon rond), ainsi que des appareils de cisaille directe résiduelle en boucle fermée servo entièrement automatiques (5F/10F). Les modèles entièrement automatiques prennent en charge le cisaillement alternatif à grand déplacement pour les tests de résistance résiduelle. Tous les modèles peuvent être équipés en option de modules d'interface de friction et de contrôle de température, ainsi que de riches modules de test logiciels. La sélection doit être basée sur la forme de l'éprouvette, le respect de normes spécifiques, la nécessité d'un test de cisaillement résiduel entièrement automatique et la nécessité ou non d'une force de cisaillement plus élevée (10 kN).
