Appareil triaxial

Description de produit

Appareil triaxiale

1- Décrit.

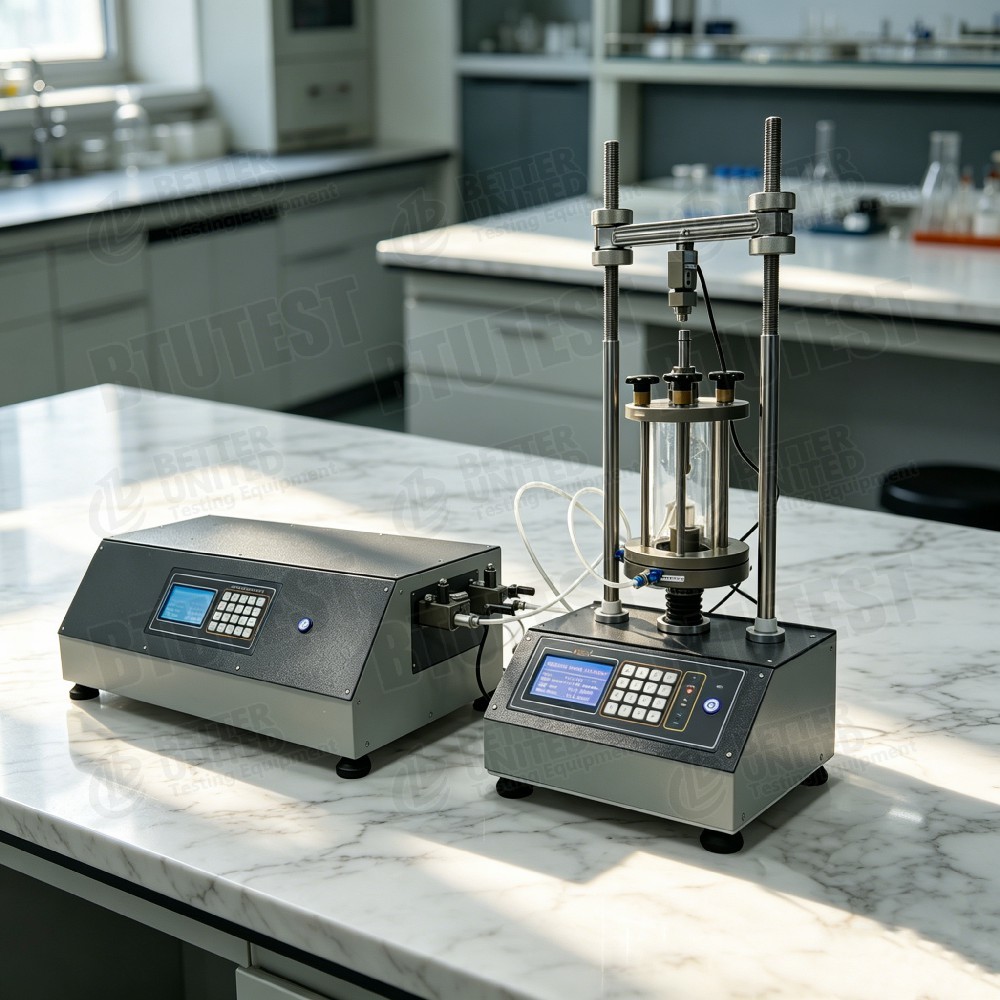

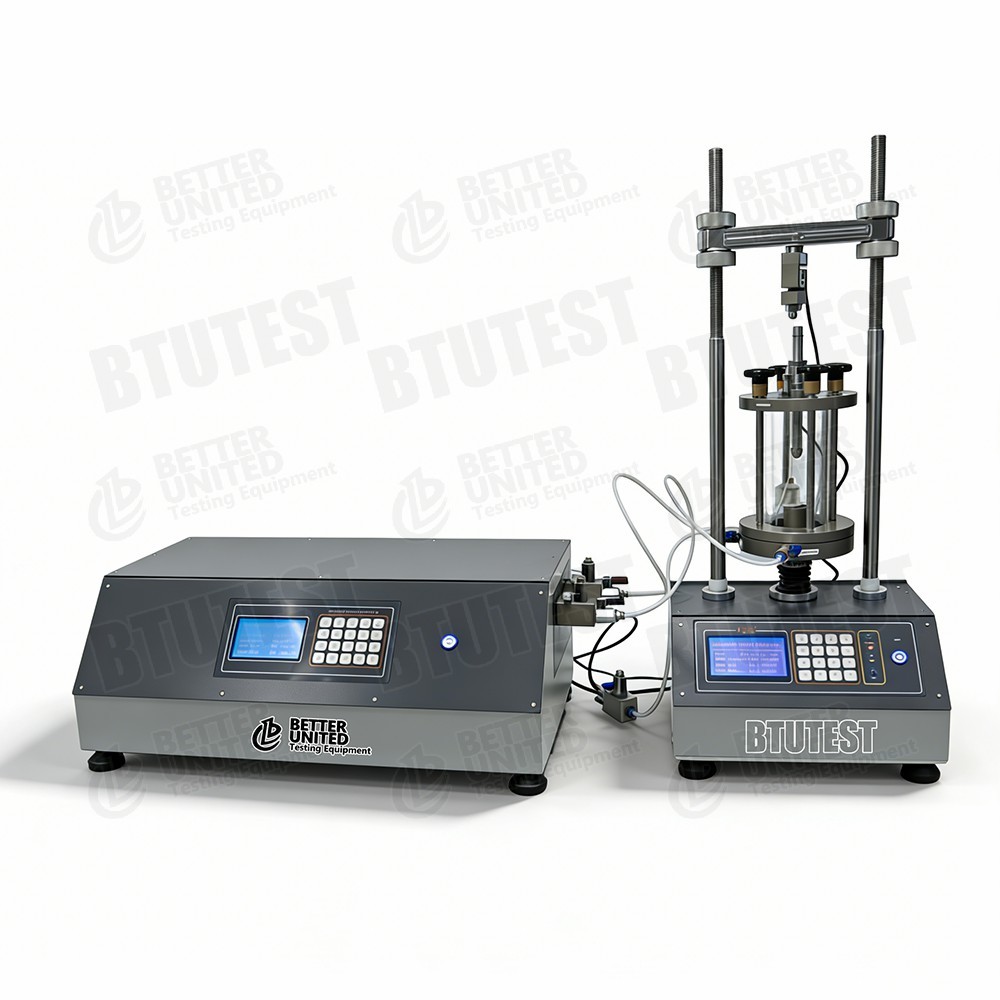

Cet équipement est unAppareil triaxiale entièrement automatique (Unités de mesure- série TTS), couvrant les modèles TTS-1, 3, 6, 10 et 20. Il est principalement utilisé pour les essais de compression triaxiale dans les essais géotechniques, prenant en charge les types d'essais standard tels que les essais non consolidés non drainés (UU),Le montant de la garantie est calculé à partir de la valeur de la garantie.Le système est équipé de régulateurs de volume de haute précision (cellule/pression de retour) et propose des modules de test professionnels en option (par exemple, consolidation k0, trajectoire de contrainte,coefficient de réaction des sous-groupes, module élastique, etc.), permettant un contrôle et une acquisition de données entièrement automatiques.

2. Normes de test

• Pour l'utilisation dans les machines de traitement de l'air(Essai de compression triaxiale à drainage consolidé)
• Pour l'aéronef(Épreuve de compression triaxiale non drainée consolidée)
• Pour l'utilisation dans les machines à coudre(Essai de compression triaxiale non consolidé et non drainé)
• BS 1377(Normes britanniques pour l'analyse des sols)
• L'aide à la création d'emplois(spécification chinoise pour l'essai du sol)

Les modules optionnels (p. ex. k0, module élastique) peuvent supporter lesPour l'ASTMouJGSles normes.

3. Spécification (paramètre)

4Détails (détails techniques)

• Fonction de traction: TTS-10 indique explicitement "Max. force de traction 100 kN", ce qui indique que ce modèle prend en charge les charges bidirectionnelles (compression et tension), adapté aux essais de charge de traction ou cyclique.
• Large plage de vitesses de tonte: TTS-3 et TTS-6 offrent une vitesse maximale de cisaillement de 20 mm/min pour les essais rapides de résistance, tandis qu'un minimum de 0,00001 mm/min convient aux études de rampage/rhéologie.
• Régulateurs de volume: régulateurs indépendants de pression de cellule et de pression inverse, pression 2 ‰ 3 MPa, volume 60 ‰ 100 ml, adaptés à la saturation et à la pressurisation de petits à moyens échantillons.
• Modules de logiciels riches: Outre les modules standard UU, CU, CD, les modules optionnels comprennent la consolidation k0, le parcours de contrainte, le coefficient de pression de la terre latérale au repos, le coefficient de réaction du sous-grade, le module de cisaillement,Module élastique (modèle Duncan-Chang), etc.

5. Application

• Laboratoires d'enseignement et de recherche: instruction d'essai triaxiale géotechnique de routine
• Ingénierie des fondations et des sous-grades: détermination des paramètres de résistance de cisaillement (c, φ)
• Analyse de la stabilité de l'excavation et de la pente: paramètres de résistance dans différentes conditions de drainage
• Études sur les sols mous et les sols spéciaux: modules facultatifs pour le coefficient de pression de terre latérale au repos, le coefficient de réaction de sous-grade, les caractéristiques du module
• Étalonnage des paramètres du modèle constitutif géotechnique: par exemple, les valeurs E et B du modèle Duncan-Chang

6. Avantages

• Fonctionnement entièrement automatique: de la saturation, du regroupement jusqu'à la tonte
• Fonction de traction (TTS-10): prend en charge les essais de traction, élargissant la gamme d'applications
• Vitesse maximale de tonte élevée (20 mm/min): adapté aux essais rapides ou aux charges sous contrainte
• Modules optionnels riches: un dispositif peut être étendu pour divers essais avancés sans acheter d'équipement séparé
• Résultats économiques: couvre les exigences fondamentales des essais triaxiaux de routine, adaptés à la configuration des lots dans les laboratoires d'essais pédagogiques ou de production

7. Que choisir (guide de sélection)

8. Flux de processus

Sur la base des procédures d'essai triaxiales standard et des fonctions de cet équipement, un flux de travail d'essai typique est le suivant:

• Préparation des échantillons→ préparer un échantillon de sol selon les dimensions (par exemple, Ø70×140 mm)
• Montage et saturation→ monter l'échantillon, connecter la cellule/les régulateurs de pression arrière, effectuer la saturation de la pression arrière et B-check
• Consolidation (facultatif)→ consolidation isotrope ou consolidation k0 (si le module est équipé)
• Étape de tonte(sélectionnez selon le type d'essai):
  • Les États: coupe non consolidée non drainée
  • C.U.: consolidé non drainé avec mesure de la pression des pores
  • Le CD: consolidé drainé avec mesure de la variation de volume
  • Chemin du stress(module facultatif)
  • Test du module d'élasticité ou de cisaillement(facultatif)
• Acquisition de données→ enregistre automatiquement la force axiale, le déplacement, la pression des pores, le changement de volume, la pression des cellules, la contre-pression
• Post-traitement→ le logiciel génère des cercles de Mohr, des courbes de contrainte et de déformation, des paramètres de résistance (c, φ)
• Module facultatif procédures supplémentaires→ par exemple, coefficient d'essai de réaction de sous-grade, coefficient de pression de terre latérale à l'essai de repos, effectué selon les spécifications correspondantes
