Appareil triaxial à grande échelle pour sols à gros grains

Description de produit

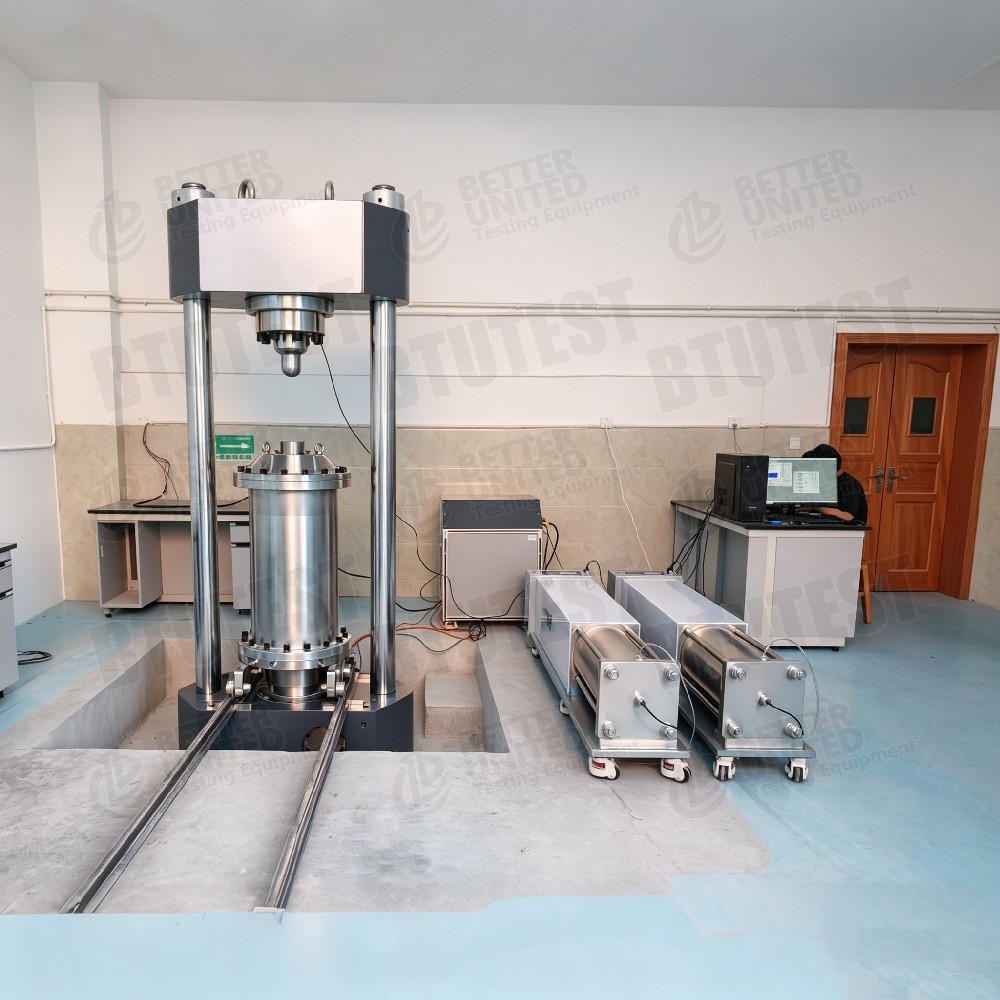

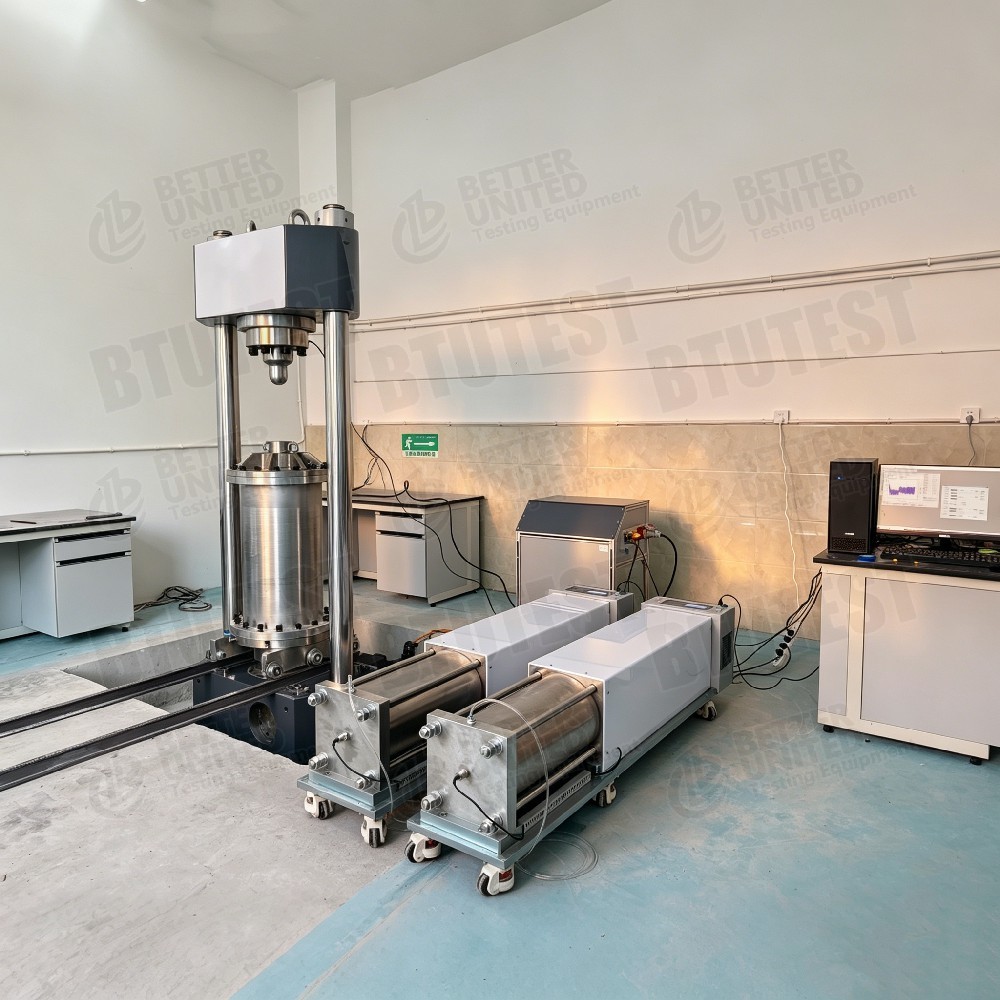

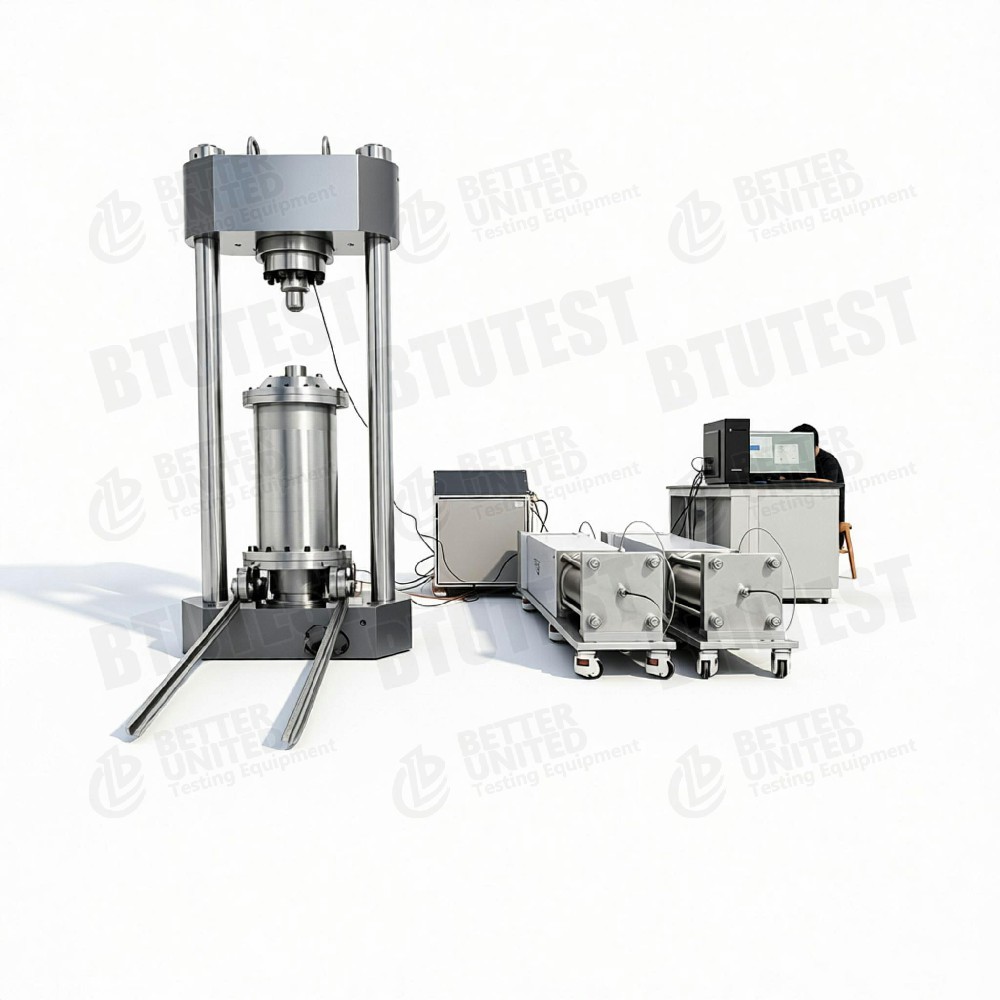

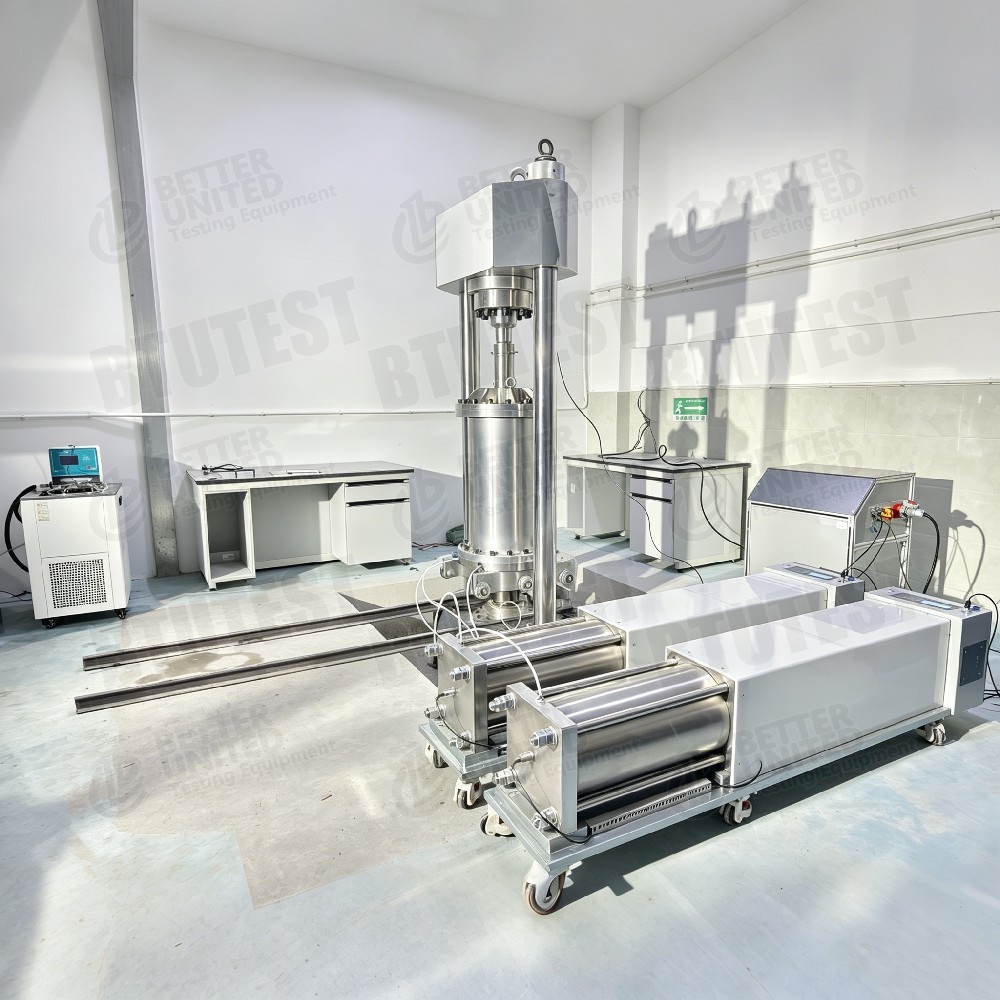

Appareil triaxial à grande échelle pour les sols à gros grains

1. Description

Il s'agit d'un système d'essais triaxiaux à grande échelle, asservi et hautes performances, spécialement conçu pour les essais triaxiaux statiques et dynamiques de géomatériaux à gros grains, notamment les graviers, les enrochements, le ballast ferroviaire et les matériaux de construction de barrages. Les équipements géotechniques conventionnels ne peuvent souvent pas répondre aux exigences d’essai pour ces matériaux en raison de la présence de grosses particules.
Le système peut accueillir des échantillons jusqu'à300 mm de diamètre et 600 mm de hauteur, garantissant que la taille de l'échantillon est suffisante par rapport à la taille maximale des particules, produisant ainsi des paramètres d'ingénierie fiables et représentatifs.
Les fonctionnalités prises en charge incluent les tests triaxiaux à contrainte et à contrainte contrôlées (UU, CU, CD), les tests de chemin de contrainte, les tests d'infiltration triaxiale à haute pression, la consolidation K₀, la consolidation anisotrope et le chargement cyclique basse fréquence avec des formes d'onde définies par l'utilisateur (par exemple, ondes sismiques sinusoïdales, triangulaires, carrées, aléatoires et importées).
Le système est entièrement automatisé via un logiciel de test dédié basé sur Windows qui effectue le contrôle, l'acquisition de données et le retour d'informations en temps réel. Les variables clés telles que la charge axiale, la pression de confinement, la contre-pression et le taux de chargement peuvent être contrôlées simultanément, indépendamment et automatiquement. Les modules optionnels incluent les tests de fluage triaxial, l'étalonnage des capteurs et les tests de sols non saturés à l'aide de la technique de translation d'axe.
L'appareil est conforme aux principales normes internationales :ASTM D7181, ASTM D4767, ASTM D3999, BS 1377 et ISO 17892-8/9.

2. Normes d'essai

• ASTM D7181
• ASTM D4767
• ASTM D3999
• BS1377
• OIN 17892-8/9

Celles-ci couvrent les méthodes d'essais statiques triaxiaux, dynamiques triaxiaux et drainés/non drainés pour les sols à gros grains.

3. Spécification

Paramètre	Valeur/plage typique
Taille du spécimen	300 mm de diamètre. × 600 mm de hauteur
Capacité du bâti de charge	1500 kN (électro-servo) ou 250 kN (actionneur hydraulique)
Pression de service de la chambre de pression	par exemple, 1 MPa (indice de sécurité > 2 × pression de service)
Fréquence de chargement dynamique	Jusqu'à 10 Hz
Prise en charge des formes d'onde	Ondes sinusoïdales, triangulaires, carrées, aléatoires, définies par l'utilisateur/sismiques
Résolution du changement de volume	Jusqu'à 0,001 ml (pour l'absorption de saturation)
Alimentation	Standard 220 V, sans compresseur d'air externe ni groupe hydraulique (dans de nombreuses configurations)
Plage de température en option	-30 °C ~ +80 °C
Pression de confinement élevée en option	Jusqu'à 100 MPa (pour les études de forages profonds ou d'hydrates)

4. Détail

• Modes de contrôle de chargement: Chargement cyclique à basse fréquence, contrôlé par déformation et par contrainte.
• Types de consolidation: consolidation K₀, consolidation anisotrope.
• Tests avancés: Infiltration triaxiale haute pression, tests de chemin de contrainte, véritable triaxial (contrôle de contrainte principal indépendant en option).
• Analyses de sols non saturés: Technique de translation d'axe (ATT) avec une plage d'aspiration typique de 0 à 100 kPa.
• Automation: Logiciel dédié pour une automatisation complète, l'acquisition de données, un feedback en temps réel ; Mécanismes motorisés de levage et de glissement de la chambre de pression en option pour une manipulation facile des échantillons.
• Capteurs: Mesure de haute précision de la charge axiale, du déplacement, de la pression interstitielle de l'eau, du confinement/contre-pression et du changement de volume.
• Modules complémentaires optionnels:
  • Éléments de cintreuse (onde P et onde S, configurations verticales et horizontales)
  • Mesure de déformation locale (capteurs à effet Hall ou LVDT)
  • Module de contrôle de la température (bain circulant)
  • Option de bâti de charge hydraulique (pour les essais dynamiques à haute fréquence de 10 Hz, par exemple les simulations de ballast ferroviaire et sismiques)

5. Demande

• Recherche sur les propriétés techniques des sols à gros grains (graviers, enrochements, ballast ferroviaire, matériaux de construction de barrages)
• Détermination des paramètres statiques et dynamiques pour les barrages, les fondations, les fondations et les projets de remise en état de hautes enrochements en terre
• Simulation du cheminement des contraintes, caractérisation de la perméabilité, évaluation du potentiel de liquéfaction
• Comportement des sols insaturés
• Sols gelés, hydrates, géotechnique profonde (avec option haute pression)
• Réponse en grande déformation sous chargement d'ondes sismiques

6. Avantages

• Grande taille d'échantillon: 300 mm × 600 mm garantit un rapport représentatif entre la taille des particules et l'échantillon.
• Rigidité élevée et capacité de charge élevée: jusqu'à 1500 kN pour tester des sols denses et résistants à gros grains.
• Chargement polyvalent: supporte le statique, la dynamique, le cheminement des contraintes, le K₀, la consolidation anisotrope, etc.
• Mesure de haute précision: résolution de changement de volume jusqu'à 0,001 ml pour une surveillance précise de la saturation.
• Haute automatisation: le fonctionnement contrôlé par logiciel minimise les erreurs humaines.
• Fonctionnement autonome: la plupart des configurations ne nécessitent aucun compresseur ou groupe hydraulique externe ; fonctionne silencieusement sur 220 V.
• Forte extensibilité: vrai triaxial en option, contrôle de température, éléments de cintreuse, sol non saturé, modules haute pression, etc.
• Conforme aux principales normes internationalespour des résultats mondialement reconnus.

7. Paramètre

8. Que choisir (guide de configuration)

• Configuration de base: Bâti de charge standard (par exemple 250 kN ou 1 500 kN), chambre de pression de 300 mm – adapté aux essais triaxiaux statiques conventionnels (CU, CD) et aux essais de perméabilité sur sols à gros grains.
• Tests dynamiques requis: Choisissez un bâti de charge hydraulique (10 Hz) avec prise en charge des ondes sinusoïdales, sismiques, etc. – idéal pour les études de ballast et de liquéfaction sismique.
• Analyses de sols non saturés: Ajouter un module de contrôle d'aspiration en translation d'axe.
• Module de petite déformation requis: Ajoutez des éléments de flexion (onde P/S) et des capteurs de déformation locaux à effet Hall.
• Cheminement de stress complexe: Choisissez la véritable option triaxiale (contrôle indépendant σ₁, σ₂, σ₃).
• Simulation environnementale: Ajouter un module de contrôle de températurepour les tests à température gelée ou élevée.
• Pression de confinement extrêmement élevée(par exemple, roche profonde ou hydrates) : Choisissez l'option haute pression (jusqu'à 100 MPa).

Les utilisateurs peuvent combiner les modules ci-dessus en fonction des objectifs de recherche et du budget.

9. Flux de processus

Le document ne fournit pas d'organigramme spécifique. Un processus typique pour les tests triaxiaux à grande échelle (déduit des capacités du système) est le suivant :

• Préparation des échantillons: Préparez un diamètre de 300 mm. Échantillon de sol à gros grains de × 600 mm de haut (par exemple, par compactage de couches ou vibration).
• Installation d'échantillon: Placer l'échantillon sur la base de la chambre de pression ; assembler des pierres poreuses, du papier filtre, une membrane en caoutchouc ; sceller et connecter les conduites de pression interstitielle et de contre-pression.
• Saturation: Appliquer une pression de confinement et de contre-pression ; effectuer un rinçage au CO₂, une saturation en eau désaérée et une vérification de la valeur B (≥0,95 est acceptable).
• Consolidation: Appliquer une pression de confinement cible – consolidation isotrope, K₀ ou anisotrope ; enregistrer le changement de volume.
• Étape de chargement:
  • Test statique: Chargement contrôlé en déformation ou en contrainte (taux réglable) jusqu'à rupture ou déformation cible.
  • Test dynamique: Réglez la forme d'onde, la fréquence et le nombre de cycles pour le chargement cyclique basse fréquence.
  • Test de chemin de contrainte: Contrôler simultanément la contrainte axiale et la pression de confinement selon une trajectoire prédéfinie.
• Acquisition de données: Enregistrez automatiquement la charge axiale, le déplacement, la pression interstitielle, la pression de confinement et le changement de volume tout au long du test.
• Terminaison: Arrêt automatique lorsque la condition finale est atteinte (par exemple, limite de déformation, nombre de cycles ou liquéfaction). Décharger et démonter l'échantillon.
• Traitement des données et reporting: Le logiciel trace automatiquement les courbes contrainte-déformation, la pression interstitielle par rapport aux cycles, les chemins de contrainte efficaces, etc., et génère un rapport de test.
