Appareil de consolidation multifonctionnel

Description de produit

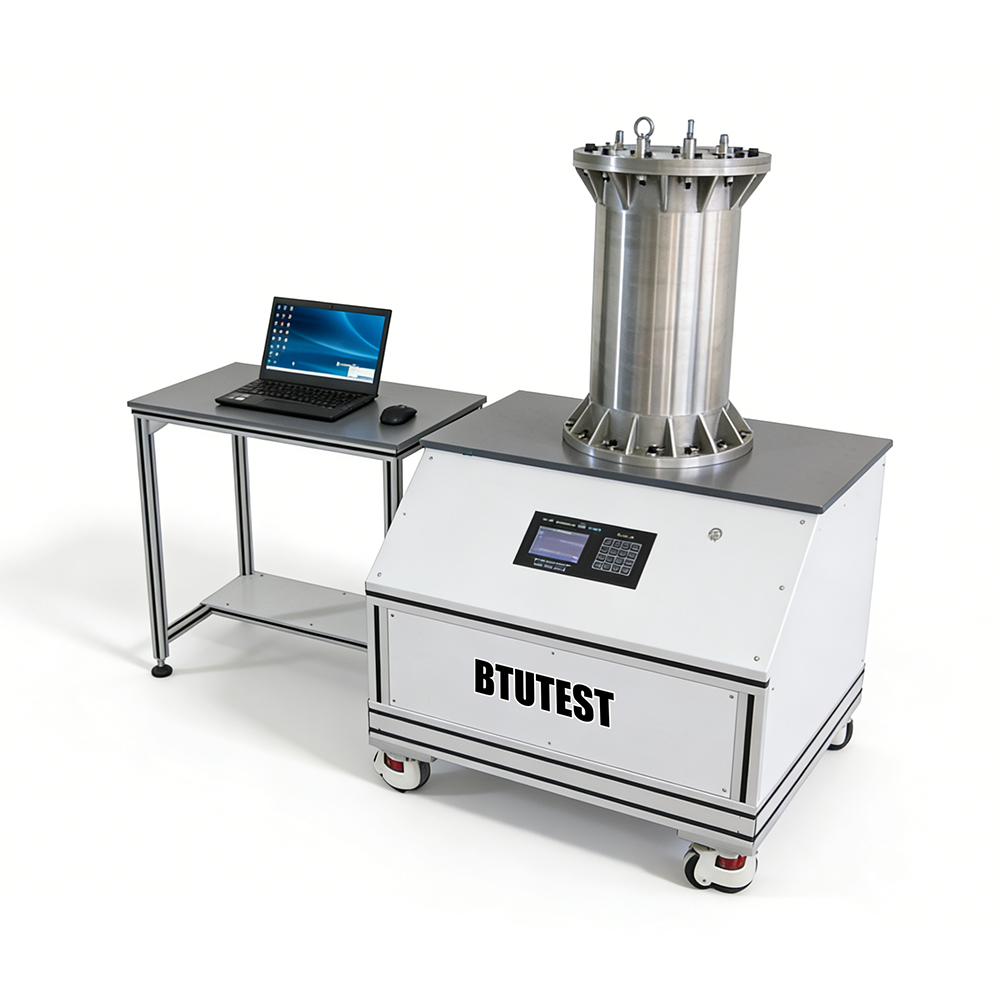

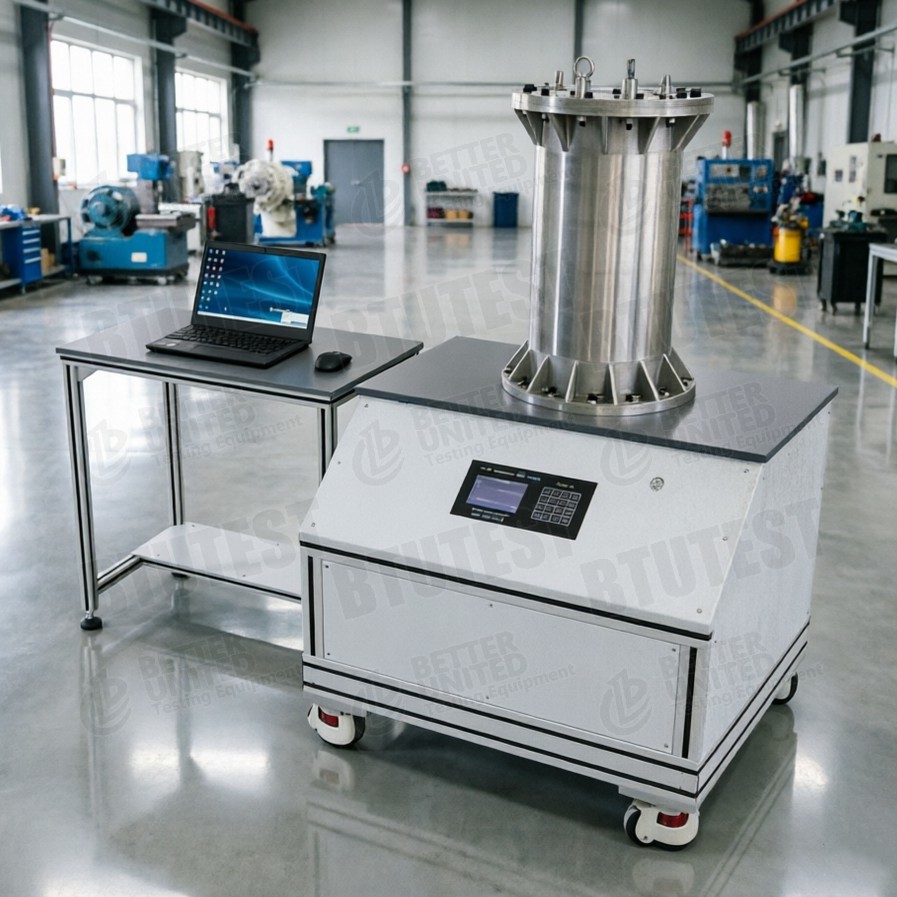

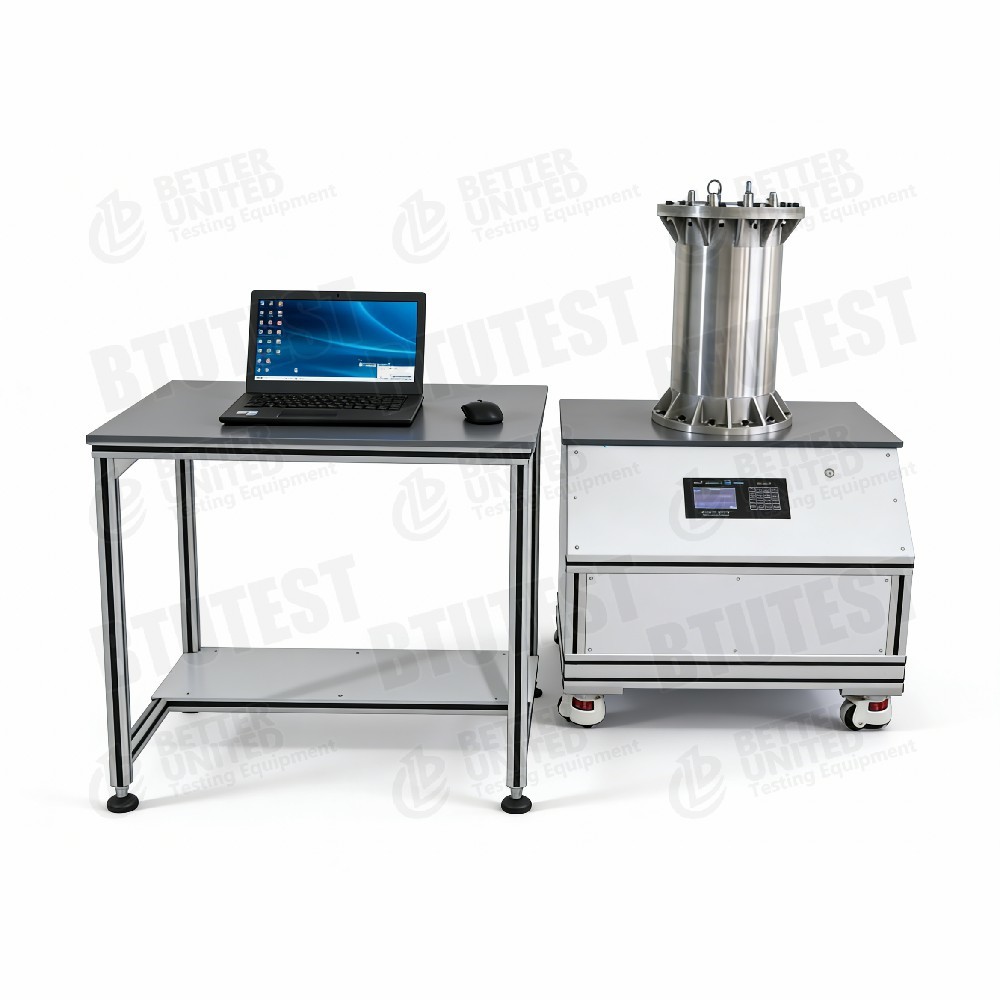

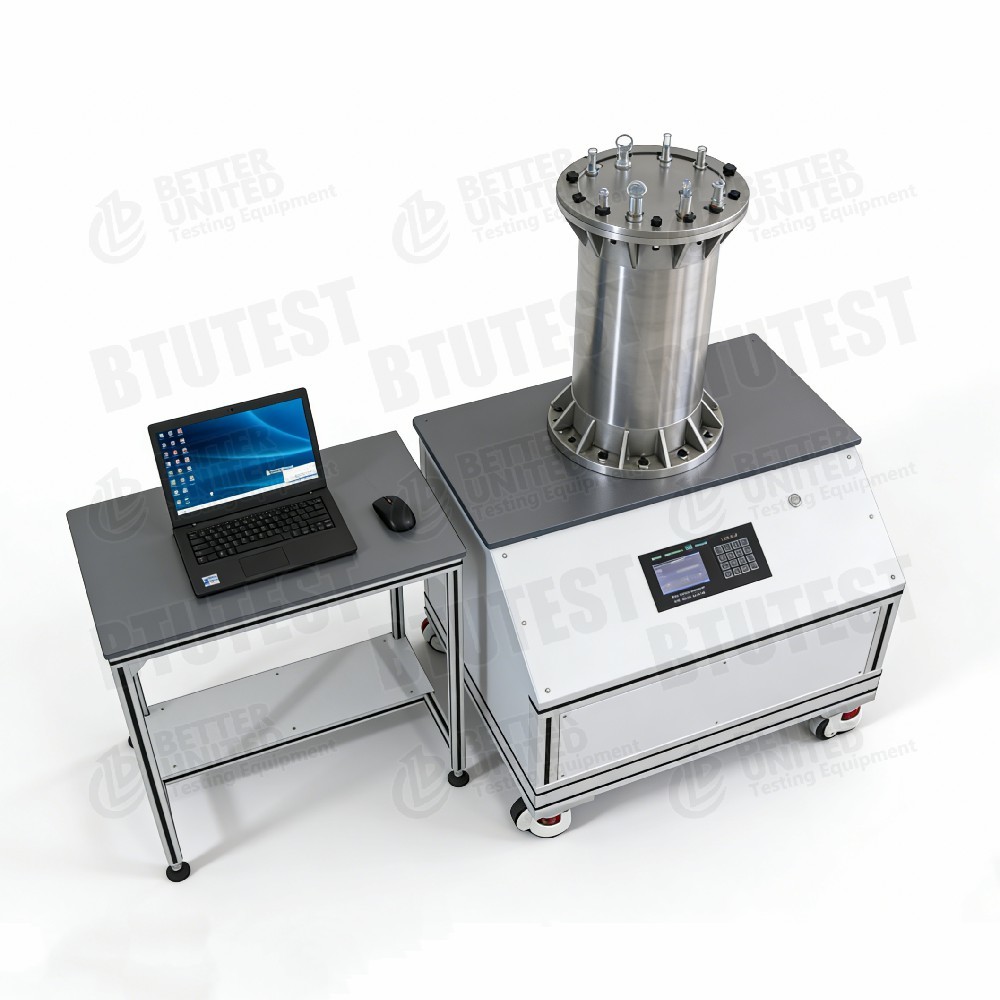

Modèle de système multifonctionnel de préparation et de test des échantillons (appareil de consolidation multifonctionnel)BTU-CSA-3

Description

Cet équipement est unsystème multifonctionnel de préparation et d'essai d'échantillons (appareil de consolidation multifonctionnel), modèleBTU-CSA-3. Il est principalement utilisé pour préparer des échantillons de sols homogènes et réaliser divers tests de consolidation. Le système offre un contrôle de haute précision des conditions de contrainte et de déformation, avec un haut degré d'automatisation. L'ensemble du processus de test peut être contrôlé par ordinateur via une servocommande, avec acquisition et analyse en temps réel des conditions de surface des échantillons, de l'état de contrainte et de déformation interne et de la distribution de la pression interne de l'eau interstitielle. Fonctions principales :

• Préparation d'échantillons de sol homogènes
• Test de consolidation par chargement échelonné
• Test de consolidation à taux de déformation constant (CRS)
• Test de consolidation à taux de chargement constant (CRL)
• Mesure en temps réel de la pression interstitielle de l'eau à plusieurs positions

Normes de test (internationales)

• ASTM D2435(Consolidation unidimensionnelle des sols)
• ASTM D4186(Taux constant de consolidation des déformations – CRS)
• ASTM D4546(Consolidation chargement-déchargement-rechargement)
• ISO 17892‑5(Essai de consolidation)
• BS 1377‑6(Essai de consolidation)
• ASTM D698(Test de compactage – lié à la préparation des échantillons)

L'équipement peut répondre aux exigences de ces normes en matière de contrôle de chargement, de mesure de déplacement, de surveillance de la pression interstitielle, etc.

Spécification

Détail

• Intégration multifonction– Peut à la fois préparer des éprouvettes homogènes (par exemple par compactage ou moulage par consolidation) et réaliser divers tests de consolidation (chargement par échelons, CRS, CRL).
• Grande taille d'échantillon– Cellule de pression Ø300 mm × 600 mm de hauteur, adaptée aux sols à gros grains ou aux gros échantillons, réduisant les effets de tartre.
• Asservissement de haute précision– La charge, le déplacement et la vitesse sont contrôlés par servocommande, précision ±0,1 % FS.
• Mesure de pression interstitielle multiposition– Des capteurs de pression interstitielle peuvent être installés à différentes hauteurs dans la cellule de pression pour surveiller la répartition interne de la pression interstitielle de l’eau, ce qui est utile pour une analyse efficace des contraintes dans les sols saturés ou insaturés.
• Large plage de vitesse de chargement– 0,00001–9 mm/min, fluage couvrant, consolidation lente et chargement rapide.
• Longue course– 600 mm, permettant des essais de consolidation ou de compression en grandes déformations.
• Réservoir de récupération d'eau– Capacité de 20 L pour collecter les eaux usées, facilitant la mesure des changements de volume.
• Contrôle flexible– Peut être utilisé via un interrupteur électromagnétique, un logiciel ou un panneau LCD, s'adaptant aux différentes préférences de l'utilisateur.
• Matériau résistant– Cellule de pression en acier inoxydable 304, résistante à la corrosion pour une utilisation à long terme.

Application

• Préparation homogène des échantillons– Fournit des échantillons uniformes et reproductibles pour des tests triaxiaux, de cisaillement direct, de perméabilité, etc. ultérieurs.
• Tests de consolidation à grande échelle– Déterminer les caractéristiques de consolidation des sols à gros grains, des enrochements, des roches tendres, etc.
• Consolidation rapide CRS/CRL– Obtenez rapidement les paramètres de consolidation, gagnant du temps.
• Études de distribution de pression interstitielle– Étudier l’évolution de la pression interstitielle interne sous différentes conditions aux limites de drainage, en vérifiant la théorie de la consolidation.
• Fluage à long terme– Mesurer les changements de déformation et de pression interstitielle sous charge constante pour analyser le comportement de consolidation secondaire.
• Géotechnique environnementale– Étudier le comportement de consolidation des sols contaminés, des sols expansifs, etc.

Avantages

• Haute précision– Précision du contrôle ±0,1 % FS, répondant aux exigences de la recherche.
• Grande taille et longue course– Éprouvette Ø300×600 mm, course 600 mm, adaptée aux matériaux à grandes déformations et à grosses particules.
• Multifonction– Préparation des échantillons + chargement par étapes + CRS + CRL + mesure de la pression interstitielle multiposition – le tout dans un seul système.
• Asservissement entièrement automatique– Contrôle informatique, acquisition de données en temps réel, calcul automatique des paramètres.
• Pression interstitielle multiposition– Permet d’étudier la distribution spatiale de la pression interstitielle, contrairement aux mesures conventionnelles à capteur unique.
• Réservoir de récupération d'eau de grande capacité– 20 L, adapté au prélèvement par drainage de gros spécimens.
• Fonctionnement flexible– Clavier du panneau + LCD + logiciel, plusieurs options de contrôle.
• Construction robuste– Bâti de charge intégré, haute rigidité, faibles vibrations.

Que choisir

Sélectionnez cet équipement ou comparez-le avec d'autres modèles en fonction des exigences de test :

Flux de processus

Exemple:Préparation d'échantillons homogènes + test de consolidation CRS (avec mesure de pression interstitielle multiposition)

• Préparation des échantillons
  • Mélanger le sol pour cibler la teneur en eau, placer dans la cellule de pression (Ø300×600 mm) en couches.
  • Utilisez le système de chargement servo pour compacter chaque couche afin de cibler la densité sèche, produisant ainsi un échantillon homogène.
  • Pendant la préparation, intégrer des capteurs de pression interstitielle à différentes hauteurs (par exemple, à 1/4, 1/2, 3/4 de la hauteur de l'échantillon).

• Installation et étanchéité
  • Installez le capuchon supérieur, connectez le piston de chargement, le capteur de déplacement et les capteurs de pression interstitielle multicanaux.
  • Raccordez les conduites de drainage au réservoir de récupération d'eau (20 L).
  • Si une saturation est requise, effectuez une saturation sous vide ou une saturation en contre-pression.

• Définir les paramètres de test
  • Dans le logiciel, sélectionnez « Module de consolidation CRS ».
  • Réglez un taux de déformation constant (par exemple, 0,01 mm/min).
  • Réglez la contrainte axiale maximale (par exemple 20 %) ou la charge axiale maximale (30 kN).
  • Définir l'intervalle d'acquisition des données (par exemple, 1 seconde).

• Commencer l'essai
  • Le système de chargement servo pousse le piston vers le bas à une vitesse constante.
  • Le logiciel enregistre la charge axiale, le déplacement axial, les pressions interstitielles à plusieurs positions et l'heure en temps réel.
  • Trace la courbe contrainte-déformation et les courbes pression-déformation des pores pour chaque capteur.

• Condition d'arrêt
  • S'arrête automatiquement lorsque la contrainte prédéfinie ou la charge maximale est atteinte.

• Démontage et nettoyage
  • Décharger, retirer l'échantillon, mesurer la teneur finale en eau.
  • Nettoyez la cellule de pression, les capteurs de pression interstitielle, les conduites et le réservoir de collecte d'eau.

• Informatique
  • Basé sur la théorie CRS, le logiciel calcule le coefficient global de consolidation Cv (en utilisant la pression interstitielle moyenne ou inférieure).
  • Comparez les réponses de la pression interstitielle à différentes hauteurs pour analyser les modèles de dissipation de la pression interstitielle.
  • Calculer l'indice de compression Cc, la pression de préconsolidation Pc, etc.
  • Exportez les données et générez un rapport de test.

Pour une consolidation par chargement par étapes: Définir une séquence de charge (par exemple, 50, 100, 200, 400, 800 kPa) ; enregistrer le déplacement et la pression interstitielle au fil du temps à chaque étape de charge.
Pour la préparation des échantillons uniquement: Utilisez le programme de compactage pour compacter les couches sans effectuer de test de consolidation.

Résumé:Le BTU-CSA-3 est un système multifonctionnel de préparation et de test d'échantillons (appareil de consolidation multifonctionnel) qui intègre une préparation homogène d'échantillons à divers tests de consolidation. Il présente une grande taille d'échantillon (Ø300 × 600 mm), une charge axiale jusqu'à 30 kN, une course de 600 mm et prend en charge le chargement par étapes, le CRS, le CRL et la mesure de la pression interstitielle multiposition en temps réel. La précision du contrôle est de ±0,1 % FS, avec un contrôle servo en boucle fermée entièrement automatique. Il convient à l'étude des caractéristiques de consolidation des sols à gros grains, des enrochements et des gros échantillons, ainsi qu'à la préparation d'échantillons homogènes. La sélection doit tenir compte de la capacité de charge requise, de la taille de l'échantillon et de la nécessité d'une mesure de la pression interstitielle multiposition. Pour les tests de consolidation de routine de petite taille, un consolidomètre plus petit peut s'avérer plus rentable.
