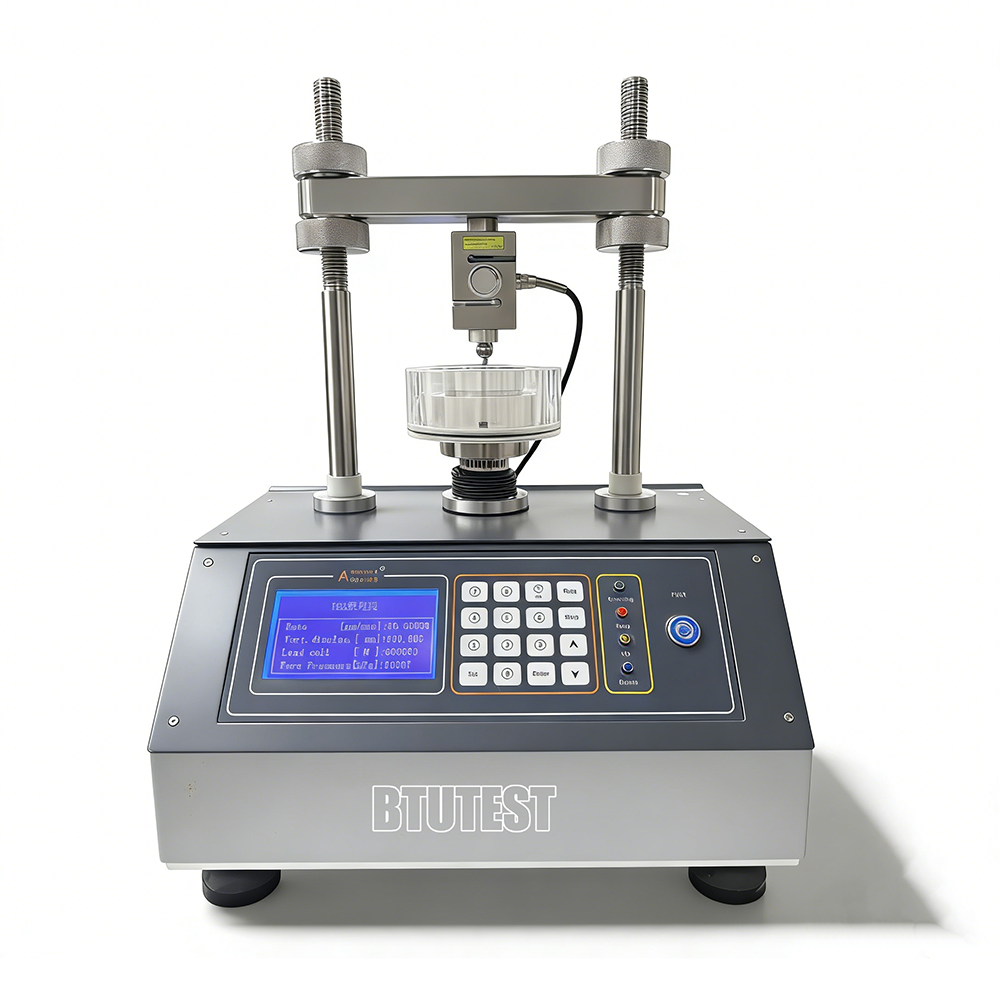

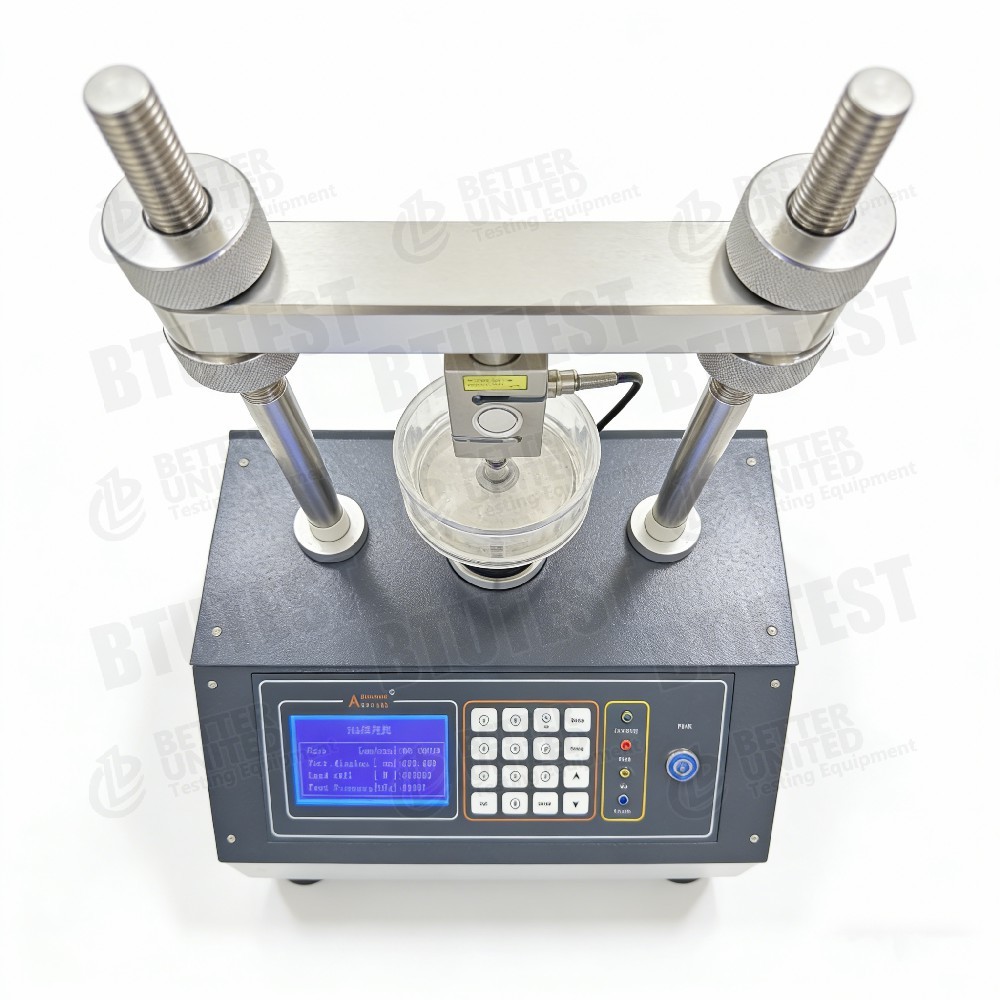

Appareil de consolidation entièrement automatique (mécanique)

Description de produit

Modèle d'appareil de consolidation entièrement automatique (mécanique)Unités de mesure- Je ne sais pas.

Définition

Cet équipement est unappareils de consolidation entièrement automatiques (mécaniques), modèleUnités de mesure- Je ne sais pas.Il applique automatiquement des charges et acquiert des données pour déterminer les paramètres de compressibilité du sol (coefficient de compressibilité av,Module de rebond Es, coefficient de consolidation Cv, pression de préconsolidation Pc, etc.). Principales caractéristiques:

• Bonnes fonctions de commande extensibles
• Applique en continu une pression de 0 à 5 MPa (pour un échantillon dont le diamètre est de 61,8 mm)
• Tailles des échantillons: Φ61,8 × H20 mm et Φ79,8 × H20 mm
• Le logiciel d'acquisition et de contrôle obtient automatiquement les paramètres de consolidation et trace diverses courbes (courbe de racine carrée du temps, courbe log-time, courbe e-p, courbe e-lg p, courbe Cv-P(T90),La courbe Cv-P(T50) est la courbe de la courbe Cv-P(T50), courbe H-P, etc.)

Normes de test (internationales)

• Pour l'utilisation dans les machines à coudre(Consolidation unidimensionnelle des sols)
• Pour les produits à base de plantes(Teste de consolidation)
• BS 1377-6(Teste de consolidation)
• Pour l'aéronef(Consolidation des SCR, si elle est soutenue)
• Pour l'aéronef(Consolidation du chargement-déchargement-réchargement)

L'équipement peut satisfaire aux exigences de ces normes pour la charge, la mesure du déplacement, l'acquisition de données, etc.

Spécification

Détails

• Chargement mécanique- Utilise un système à moteur (servo ou pas à pas) pour appliquer une pression axiale, ne nécessitant aucune puissance pneumatique ou hydraulique, offrant un contrôle précis et une réponse rapide.
• Application continue de la pression- 0 à 5 MPa réglable en continu, charge sans pas, adapté aux modes de charge en pas ou de charge continue CRS.
• Précision à haute pressionLa précision absolue ±1 kPa (environ 0,02% FS par rapport à 5 MPa), bien supérieure à celle des consolidomètres classiques.
• Deux tailles de spécimensJe ne sais pas.
  • Φ61,8 × 20 mm (anneau standard, surface 30 cm2)
  • Φ79,8×20 mm (zone 50 cm2), adapté aux sols avec des particules légèrement plus grandes ou où une plus grande surface réduit les effets d'échelle.
• Fonctions de commande extensiblesL'expérience montre que la capacité d'une unité de mesure à effectuer des essais de détection de l'échantillonnage est supérieure à la capacité d'une unité de mesure à effectuer des essais de détection de l'échantillon.
• Un logiciel puissant de post-traitement- Calcule automatiquement les paramètres de consolidation et trace des courbes standard, ce qui permet d'économiser du temps de traitement des données.
• Capacité à haute pression 5 MPa peut simuler une surcharge à des profondeurs > 200 m (en supposant que γ=20 kN/m3, environ 250 m).

Application du projet

• Tests de consolidation de routine¢ Déterminer l'indice de compression, le coefficient de consolidation et la pression de préconsolidation des sols à grains fins (argile, argile sédimentaire).
• Consolidation à haute contrainteLa pression maximale est de 5 MPa, adaptée aux sols profonds, aux remplissages élevés et à la précharge.
• Taille de l'échantillon plus grande (Φ79,8 mm)- Convient pour les sols contenant une petite quantité de particules grossières, réduisant les effets d'échelle.

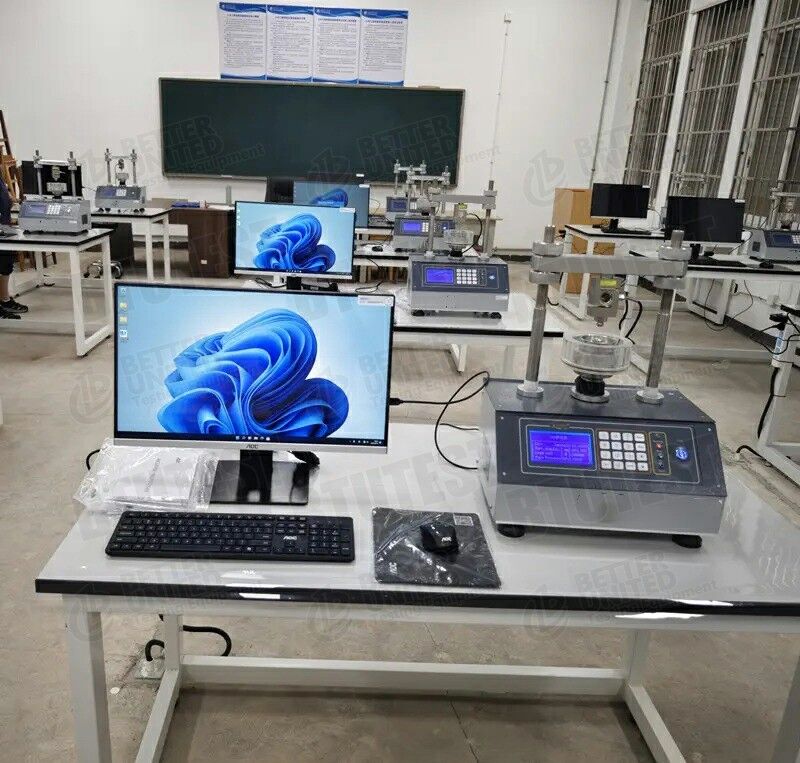

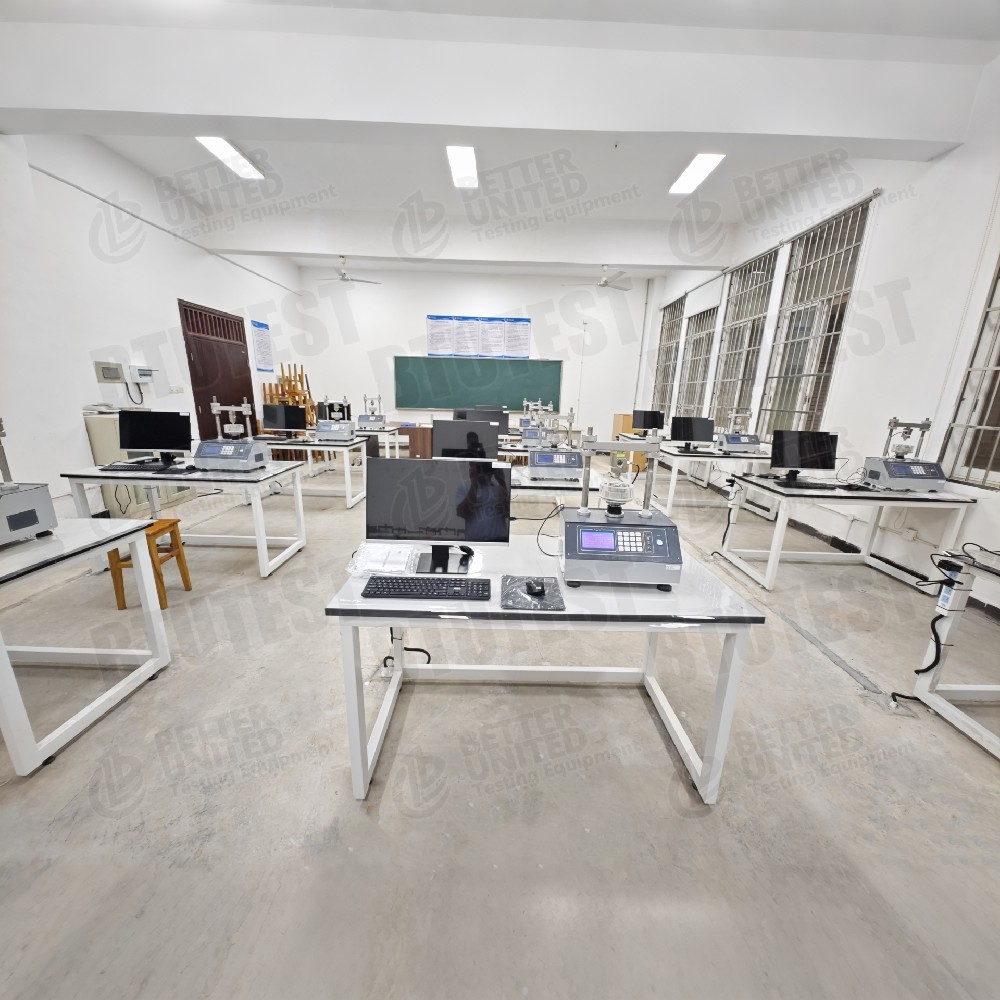

• Recherche et enseignement¢ Les laboratoires universitaires de mécanique des sols pour les expériences et la recherche des étudiants.
• Enseignement des logicielsIl trace automatiquement des courbes, aidant les étudiants à comprendre la théorie de la consolidation.

Les avantages

• Contrôle de pression de haute précisionLa précision absolue est de ±1 kPa, ce qui dépasse de loin les consolidomètres conventionnels (généralement ±1% FS ≈ ±50 kPa).
• Chargement continu sans étape¢ Permet des essais de consolidation de trajectoire de contrainte personnalisés ou de CRS (taux de contrainte constant).
• Deux tailles de spécimensLa flexibilité de choix est basée sur la taille maximale des particules.
• Une bonne expansionIl est possible d'ajouter plusieurs cellules de consolidation ou de mettre à niveau des modules de test.
• Logiciel completCalcule automatiquement les paramètres, génère des courbes en un clic, réduisant l'effort et les erreurs de traçage manuel.
• Chargement mécaniqueAucune source d'air n'est requise, propre, peu bruyante, adaptée aux laboratoires intérieurs.
• Pression élevée5 MPa répond aux exigences de consolidation pour la plupart des profondeurs.

Le choix

Sélectionnez cet équipement ou comparez-le avec d'autres modèles en fonction des exigences d'essai:

Flux de processus

Exemple:Épreuve de consolidation par charge par étape (ASTM D2435)

• Préparation des échantillons
  • Couper l'échantillon intact ou remodelé à l'aide d'un anneau de Φ61,8 × 20 mm ou de Φ79,8 × 20 mm.
  • Mesurer la teneur initiale en eau et sa densité.

• Installation de spécimens
  • Placez l'anneau avec le spécimen dans la cellule de consolidation (avec des pierres poreuses et du papier filtre).
  • Positionnez la cellule dans le cadre de chargement et installez le capteur de déplacement (zero it).
  • Connectez le système d'acquisition de données.

• Appliquer une pression initiale sur le siège
  • Régler une faible pression (par exemple, 2 à 5 kPa) par logiciel pour assurer un bon contact entre le capuchon de chargement et l'échantillon; enregistrer la lecture du déplacement initial.

• Réglage des paramètres d'essai
  • Dans le logiciel, sélectionnez le module de consolidation de chargement par étapes.
  • Définir la séquence de charge (par exemple, 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200 kPa, jusqu'à 5 MPa).
  • Définir la durée pour chaque étape de charge (par exemple, 24 heures ou un critère de stabilité basé sur le temps, tel que la variation de déplacement < 0,01 mm au cours de la dernière heure).
  • Définir les intervalles d'acquisition des données (par exemple, 0.1, 1, 10, 60 minutes, etc.).

• Commencez le test
  • Le logiciel applique automatiquement la première charge par le moteur et maintient une tension constante.
  • Le capteur de déplacement enregistre la déformation verticale en temps réel; le logiciel trace les courbes de déplacement temporel.
  • Lorsque chaque étape de charge atteint la stabilité, la prochaine étape de charge est appliquée automatiquement.

• Étape de déchargement (si le rebond doit être mesuré)
  • Une fois la charge maximale atteinte, effectuer un déchargement (par exemple, 1600, 800, 400, 200, 100, 50, 25 kPa) pour déterminer les courbes de rebond.

• Finition et démontage
  • Après l'essai, décharger à zéro, retirer l'échantillon, peser et sécher pour mesurer la teneur finale en eau (pour correction).

• Traitement des données
  • Le logiciel calcule automatiquement le rapport de vide, le coefficient de compressibilité av, l'indice de compression Cc et l'indice de rebond Cs pour chaque étape de charge.
  • Tracez la courbe e-p et la courbe e-lg p, déterminez la pression de préconsolidation Pc (méthode Casagrande).
  • Calcule le coefficient de consolidation Cv à l'aide de la racine carrée du temps ou de la méthode log-time, et trace les courbes Cv-P.
  • Génère un rapport de test.

Si l'équipement supporteConsolidation des SCR: régler un taux de déformation constant (p. ex. 0,01 mm/min), appliquer une charge continue tout en enregistrant la pression des pores (s'il est équipé d'un capteur de pression des pores); le logiciel calcule Cv, Cc, Pc, etc.,basé sur la théorie du CRS.

Résumé:Le BTU-1 est un appareil de consolidation mécanique entièrement automatique avec un contrôle de pression de haute précision (± 1 kPa) et une pression maximale de 5 MPa. Il prend en charge deux tailles d'échantillons (Φ61,8 mm et Φ79,8 mm).Le puissant logiciel d'acquisition et de contrôle calcule automatiquement les paramètres de consolidation et trace diverses courbes standard.Consolidation sous haute pressionLa sélection doit tenir compte de la plage de pression requise et de la taille de l'échantillon; si seule une consolidation de routine à basse pression est nécessaire,un modèle plus économique peut être envisagéLes fonctions de commande extensibles permettent l'ajout futur de configurations multi-unités.
