Appareil de consolidation à 1 groupe

Description de produit

Définition

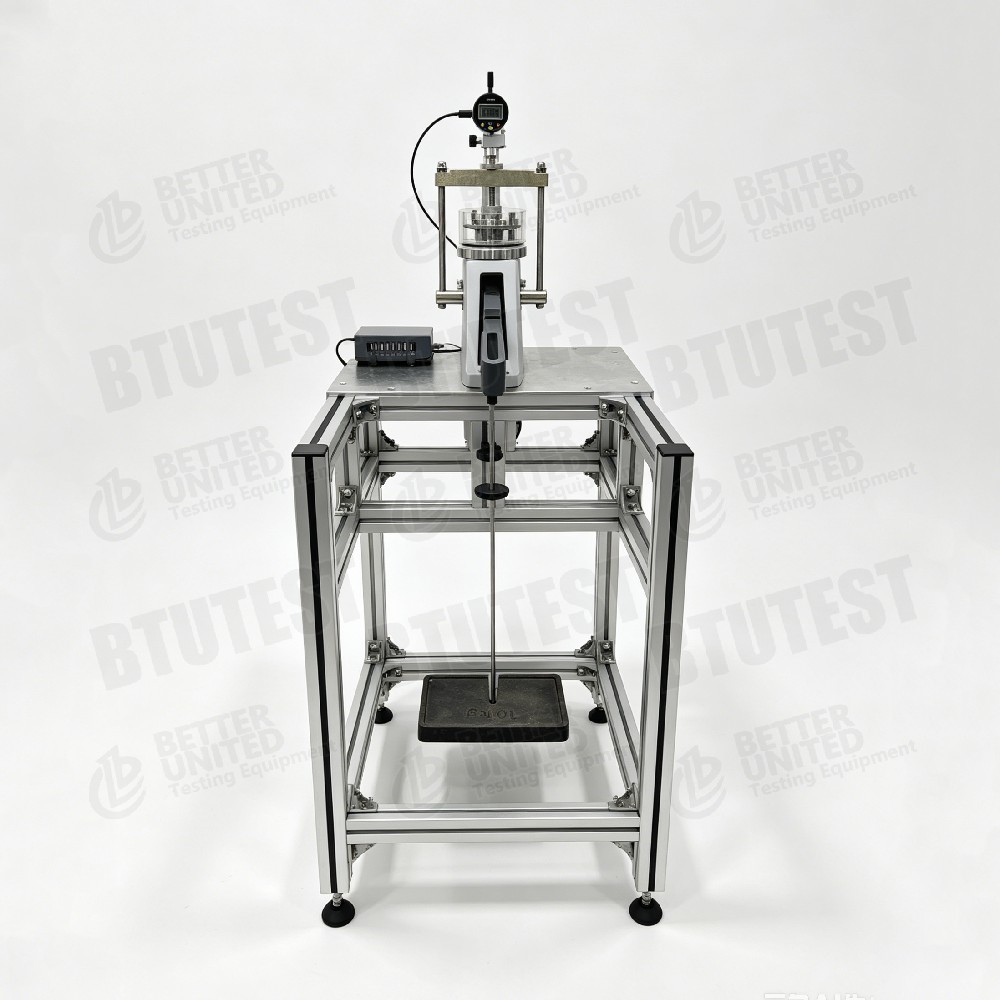

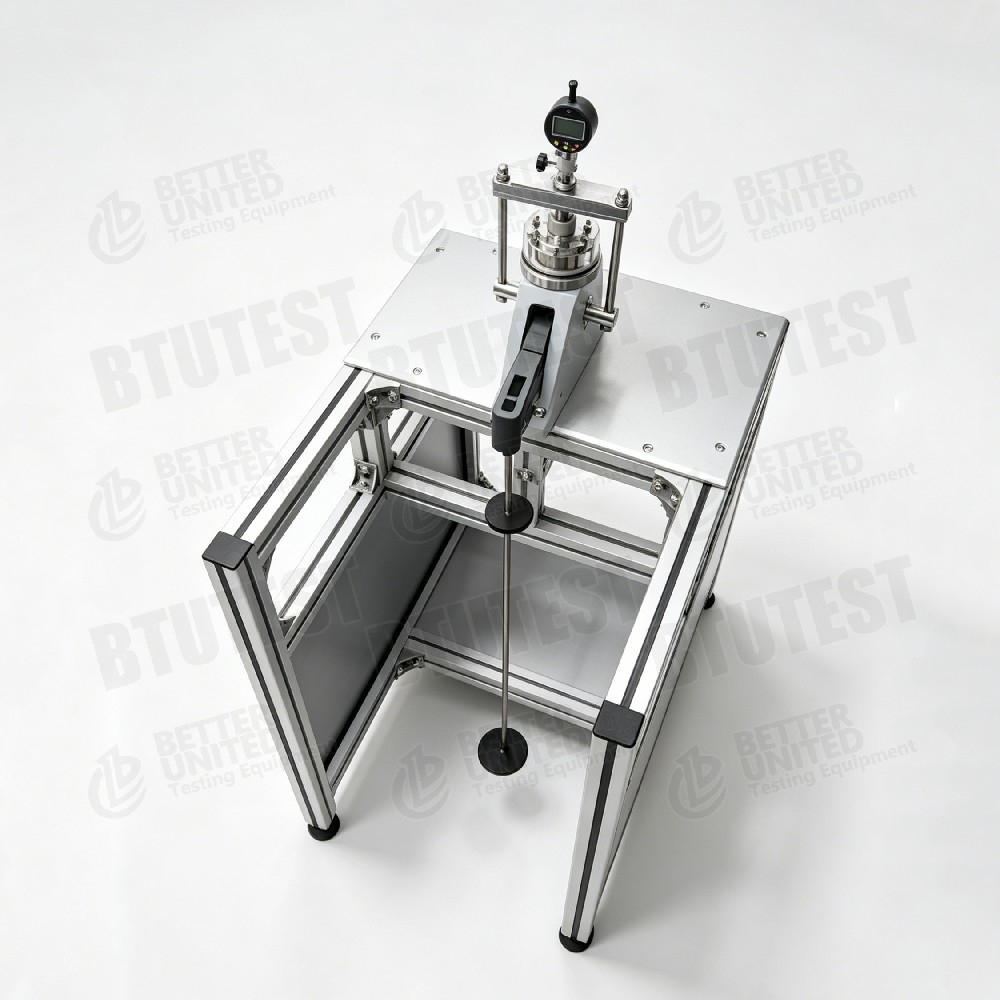

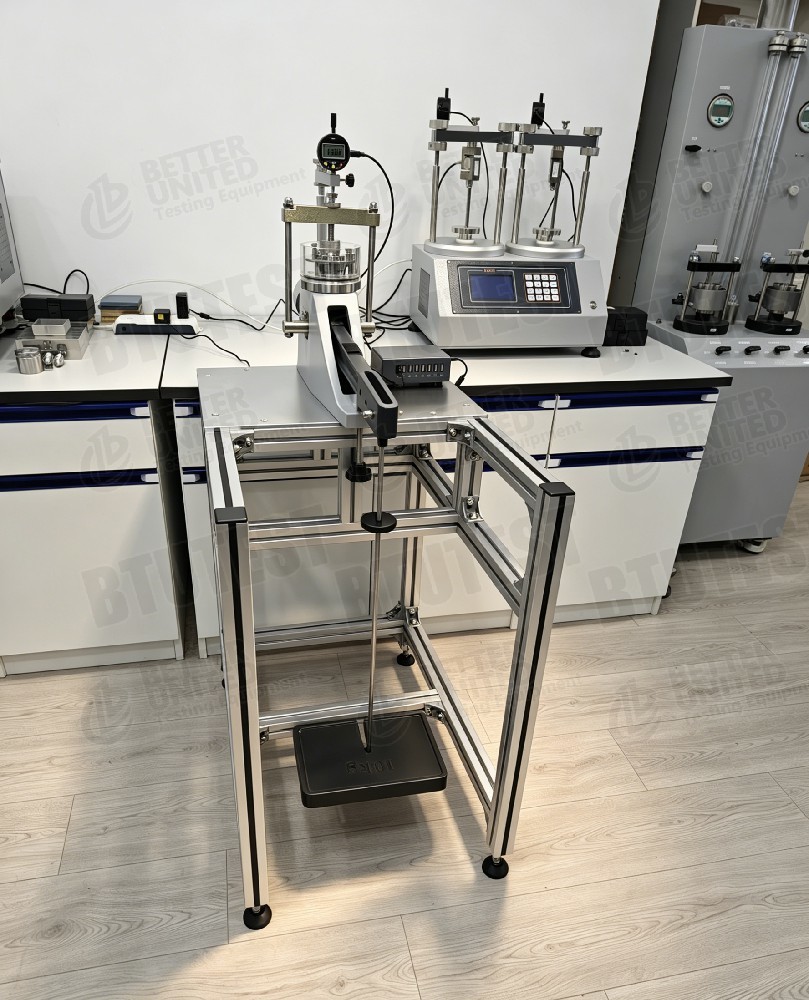

The NL5044X/001 is a table‑top single‑gang consolidation frame used to determine the long‑term consolidation characteristics of clays and other compressible soils under loads imposed by foundations and above‑ground structuresLe dépôt peut se produire même lorsque la pression appliquée est dans la capacité de support sûre du sol.L'appareil utilise un bras à levier et peut appliquer des pressions allant jusqu'à 81 tonnes par pied carré (environIl est adapté pour prédire la sédimentation des fondations sous les bâtiments, les barrages, les ponts et les structures similaires.

Normes de test

L'appareil est conforme aux normes internationales suivantes:

• BS1377(méthodes d'essai britanniques standard pour les sols)
• Pour l'utilisation dans les machines à coudre(Méthodes d'essai standard pour les propriétés de consolidation unidimensionnelles des sols)
• Pour l'utilisation dans les machines à coudre(Méthodes d'essai pour les caractéristiques d'expansion, de rétrécissement et de consolidation des sols)
• Pour l'aéronef(Consolidation et expansion unidimensionnelles des sols)

Spécification

Détails

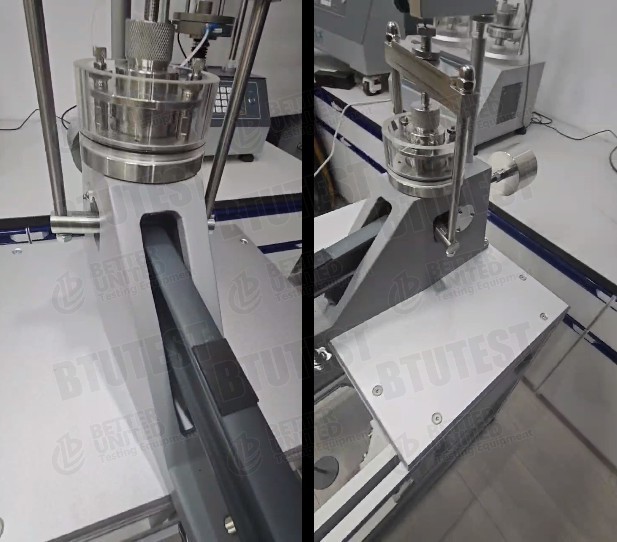

• Mécanisme de chargement: cadre de chargement rigide avec prise de support intégrée pour éviter les chocs sur l'échantillon lors de l'application de la charge.
• Ratio d'effet de levier: rapport de levier fixe 11:1, tension maximale jusqu'à 8,8 MPa.
• Cellule de consolidation: œdomètre à charge avant conforme aux normes ASTM/BS.
• Instruments de mesure: cadran mécanique standard; cadran à déplacement vertical en option (10 mm de déplacement, précision 0,01 mm).
• Accessoires facultatifs: pierres poreuses (Φ50 mm × 5 mm), anneau de coupe, couvercle supérieur, papier filtre.
• Emballage: boîtier extérieur en contreplaqué.

Application du projet

• Détermination en laboratoire des caractéristiques de sédimentation de la consolidation des sols argileux
• Prévision de l'emplacement à long terme des fondations de bâtiments, barrages, ponts, etc.
• Études de compressibilité des sols sous haute pression
• Enseignement et recherche dans les laboratoires géotechniques selon les normes internationales

Les avantages

• Capacité de chargement extrêmement élevée: Pression maximale jusqu'à 8 800 kPa (ratio de levier 11:1) ­ idéal pour les sols profonds et rigides ou pour la recherche de consolidation sous haute pression.
• Construction rigide: Assure l'exactitude, la répétabilité et la fiabilité des résultats des essais.
• Protection contre les chocs: la prise intégrée de support de faisceau élimine les perturbations de l'échantillon pendant le chargement.
• Résistant à la rouille et durable: Aluminium coulé et acier plaqué pour une utilisation de laboratoire à long terme.
• Conception compacte du plateau de tableÉconomise de l'espace de laboratoire.
• Efficacité en termes de coûts: conception à bande unique adaptée aux essais spécialisés à faible volume ou à haute pression à moindre coût que les modèles à bande multiple.

Le choix

Flux de processus

• Préparation des échantillons: Couper un échantillon de Φ50 mm à l'aide d'un anneau de coupe et le placer dans la cellule de consolidation (avec des pierres poreuses supérieures/inférieures).
• Installez la cellule: placer la cellule de consolidation dans le cadre de chargement avant et la fixer.
• Installer le dispositif de mesure: Monter le cadran ou le transducteur de déplacement et régler à la lecture initiale.
• Appliquer une charge: En utilisant le rapport de levier 11:1, appliquer les poids par étapes selon le schéma d'essai.
• Règlement de l'enregistrement: Prendre les relevés du cadran à intervalles de temps précisés à chaque accroissement de charge jusqu'à stabilisation.
• Traitement des données: Graphiquer les courbes de règlement dans le temps et calculer le coefficient de consolidation, l'indice de compression, la pression de préconsolidation, etc.
• Génération de rapports: Produire des rapports d'essais pour la conception technique ou l'analyse de recherche.
