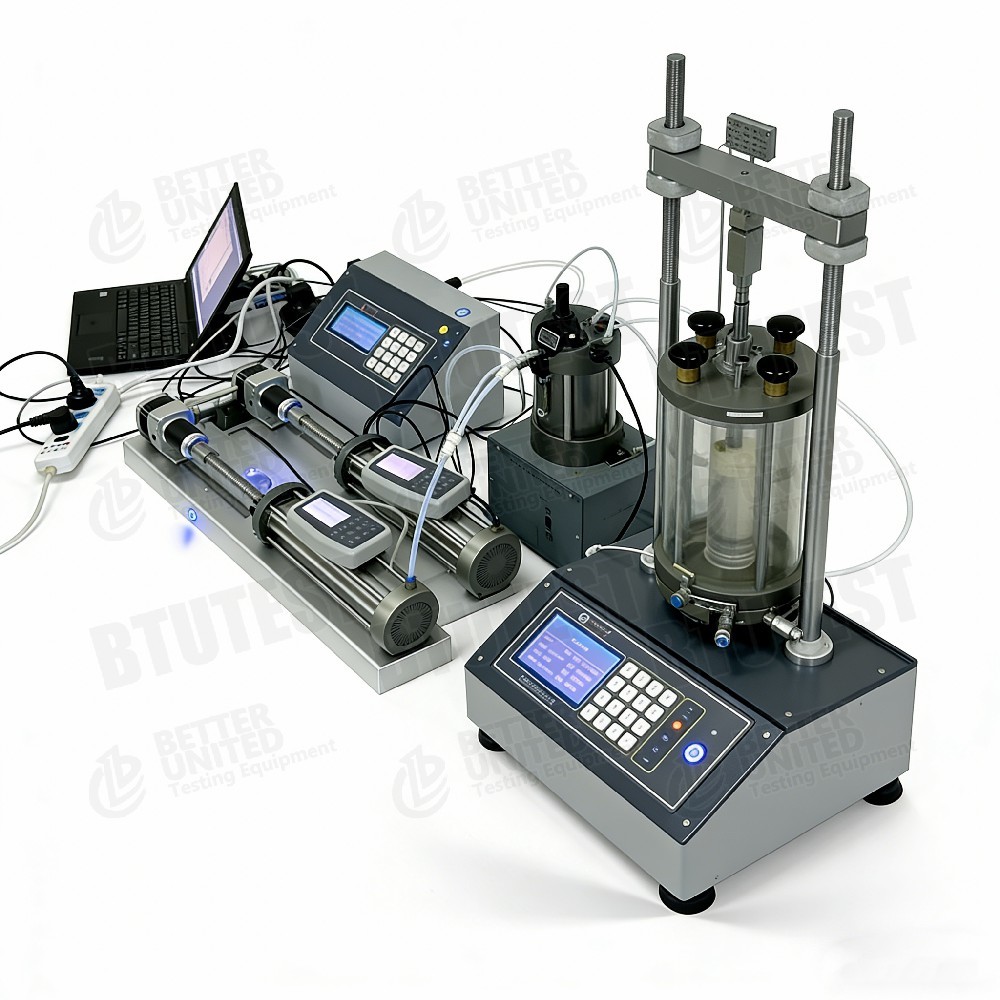

Appareil triaxial automatique de chemin de contrainte de sol non saturé

Description de produit

                                                        Appareil triaxiale automatique de la trajectoire de contrainte du sol insaturé

1- Décrit.

Cet équipement est unAppareil triaxiale entièrement automatique pour le tracé des contraintes du sol insaturé (Unités de mesure- série TTS-U), spécialement conçu pour les études des propriétés mécaniques des sols insaturés.cellule sous pression à double chambreet unsystème de mesure indépendant de la variation totale du volume, permettant un contrôle précis de la pression de l'air des pores, de la pression de l'eau des pores et de la pression des cellules, permettant ainsi de tester le sol insaturé sous des chemins de contrainte complexes.L'appareil est également compatible avec les modules d'essai des sols saturés et peut être optionnellement mis à niveau avec des fonctions de régulation de la température et d'accouplement multi-champ..

---


2. Normes de test

• Pour l'utilisation dans les machines à coudre(Méthodes d'essai pour les propriétés hydrauliques et mécaniques des sols insaturés)
• Pour l'aérospatiale(méthode du papier filtre pour le potentiel sol-eau)
• Série ISO 17892(essais de laboratoire géotechnique)
• L'aide à la création d'emplois(spécification chinoise pour les essais de sol ️ section de sol insaturé)
• Métodologies communes tirées de la littérature de recherche sur les essais triaxiaux sur les sols insaturés


---


3. Spécification (paramètre)


Autres spécifications communes:

• Système de mesure du volume total: mesure indépendante et continue, portée illimitée
• Disque céramique: 500 kPa de valeur d'entrée d'air élevée (importé des États-Unis); optionnel 15 Bar (~ 1,5 MPa)
• Modules logiciels: essais de sol insaturé/saturé, trajectoire des contraintes, rhéologie, etc.


---


4Détails (détails techniques)

• Cellules sous pression à double chambre: chargement simultané des chambres intérieure et extérieure, réduisant l'influence de la déformation cellulaire sur la mesure des variations de volume.
• Système indépendant de mesure du volume total: ne dépend pas de l'accumulation du régulateur de volume; permet une mesure continue et précise du changement de volume, particulièrement adaptée aux essais de longue durée ou à des déformations importantes.
• Régulateur de pression/volume: haute précision, grande capacité de volume; peut être utilisé indépendamment pour la charge de pression et la mesure du volume.
• Contrôle indépendant de la pression de l'air/de l'eau dans les pores: permet une application et une mesure indépendantes, permettant un contrôle de l'aspiration matricielle.
• Disque en céramique à entrée d'air élevée: 500 kPa standard; optionnellement 15 Bar (~1,5 MPa) pour les plages d'aspiration plus élevées.
• Vitesse de tonte: jusqu'à 60 mm/min (TTS-4U) et aussi bas que 0,00001 mm/min, couvrant les essais allant du cisaillement rapide à la rhéologie.
• Mise à niveau: peut être mis à niveau en un appareil triaxiale bidirectionnel à perméabilité à pression égale pour les sols insaturés, ainsi qu'en un système de régulation de température et d'accouplement multi-champs.


---


5. Application

• Recherche sur la mécanique des sols insaturés: par exemple, loess, sol expansif, sol résiduel, remplissage compacté
• Analyse de la stabilité de la pente: changements de force sous infiltration de pluie
• Systèmes de couverture et de revêtement des décharges: caractéristiques hydrauliques insaturées
• Travaux de terrassement et de terrassement compacté: influence du changement d'humidité sur la capacité de charge
• Matériaux tampons pour les dépôts de déchets nucléaires: par exemple, la bentonite dans l'élimination des déchets radioactifs de haute intensité
• Changement climatique et ingénierie géotechnique: effets des cycles séchage-humidification sur le comportement mécanique du sol


---


6. Avantages

• Vraiment entièrement automatique: contrôle automatique du processus complet pour les essais de sol insaturé, réduisant l'erreur humaine
• Deux chambres + mesure indépendante de la variation de volume: haute précision de changement de volume, non affectée par la souplesse des cellules sous pression
• Large plage de pression et de vitesse: s'adapte à divers matériaux du sol insaturés et aux exigences d'essais
• Conception modulaire: mise à niveau vers la perméabilité, le contrôle de la température, le couplage multifonctionnel
• Compatible avec les essais de sol saturé: un dispositif répond à la fois aux besoins d'essai des sols saturés et insaturés
• Disque en céramique importé: valeur d'entrée d'air élevée, performances stables et fiables


---

8. Que choisir (guide de sélection)


---


9. Flux de processus


Sur la base des procédures d'essai triaxial typiques du sol insaturé et des caractéristiques de cet équipement:


• Préparation des échantillons→ Préparer l'échantillon de sol insaturé à des dimensions (par exemple, Ø61,8 × H125 mm); installer un disque en céramique et le saturer
• Montage et étanchéité→ Placez l'échantillon dans une cellule à pression à double chambre; connectez les conduites de pression d'eau et d'air des pores
• Équilibre de suction→ Appliquer l'aspiration de la matrice cible en utilisant la technique de traduction de l'axe (pression de l'air > pression de l'eau); attendre l'équilibre
• Étape de consolidation (facultatif)→ Appliquer la pression nette de la cellule; enregistrer le changement de volume et les volumes vidés/épuisés
• Parcours de contrainte ou étape de cisaillement:
  • Parcours de contrainte constante (aspiration constante)
  • Coiffure à contrainte constante (mode CU, mode CD)
  • Parcours de changement d'aspiration (par exemple, test d'humidité)
  • Rhéologie ou charge cyclique à basse fréquence (modules optionnels)
• Acquisition de données→ Enregistrer la force axiale, le déplacement, la pression de l'eau des pores, la pression de l'air des pores, le changement de volume total, la pression de la cellule
• Post-traitement→ Graphique de l'enveloppe de défaillance du sol insaturé (dépendante de l'aspiration), des courbes de contrainte-dépannage, des courbes de changement de volume, etc.
• Procédures facultatives de mise à niveau: contrôle de la température, perméabilité, accouplement multi-champ réalisé selon les modules correspondants
