Appareil triaxial Bishop Stress Path

Description de produit

Triaxial du chemin de contrainte Bishop

1. Description

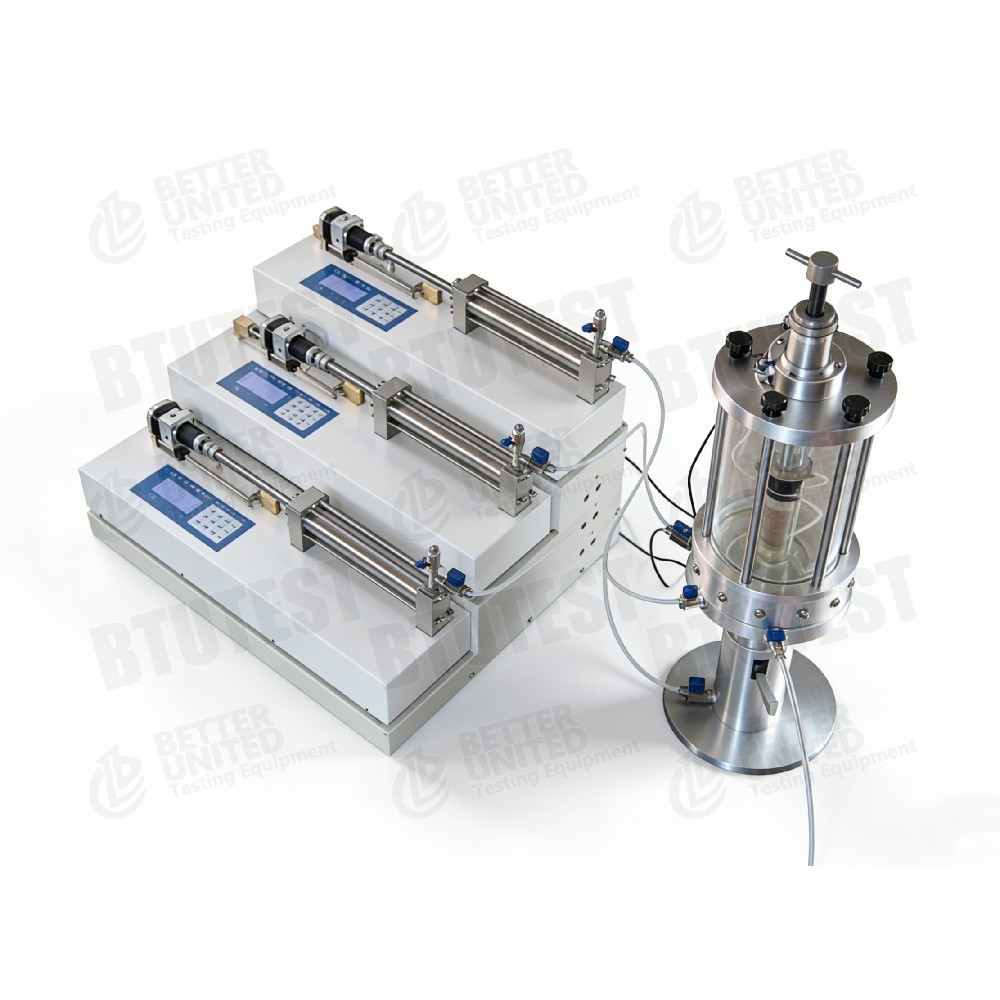

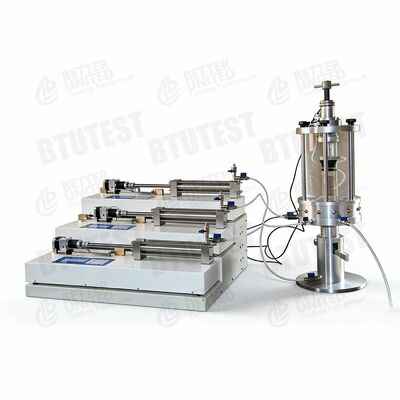

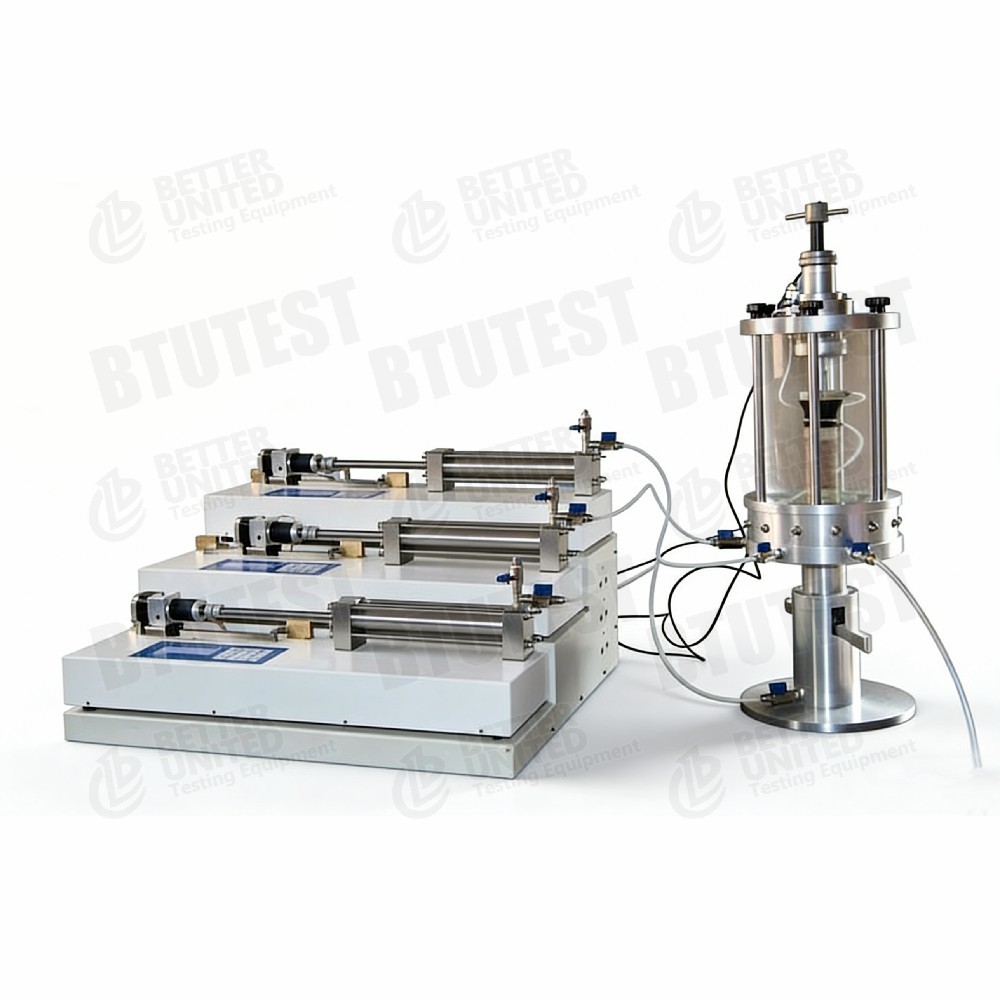

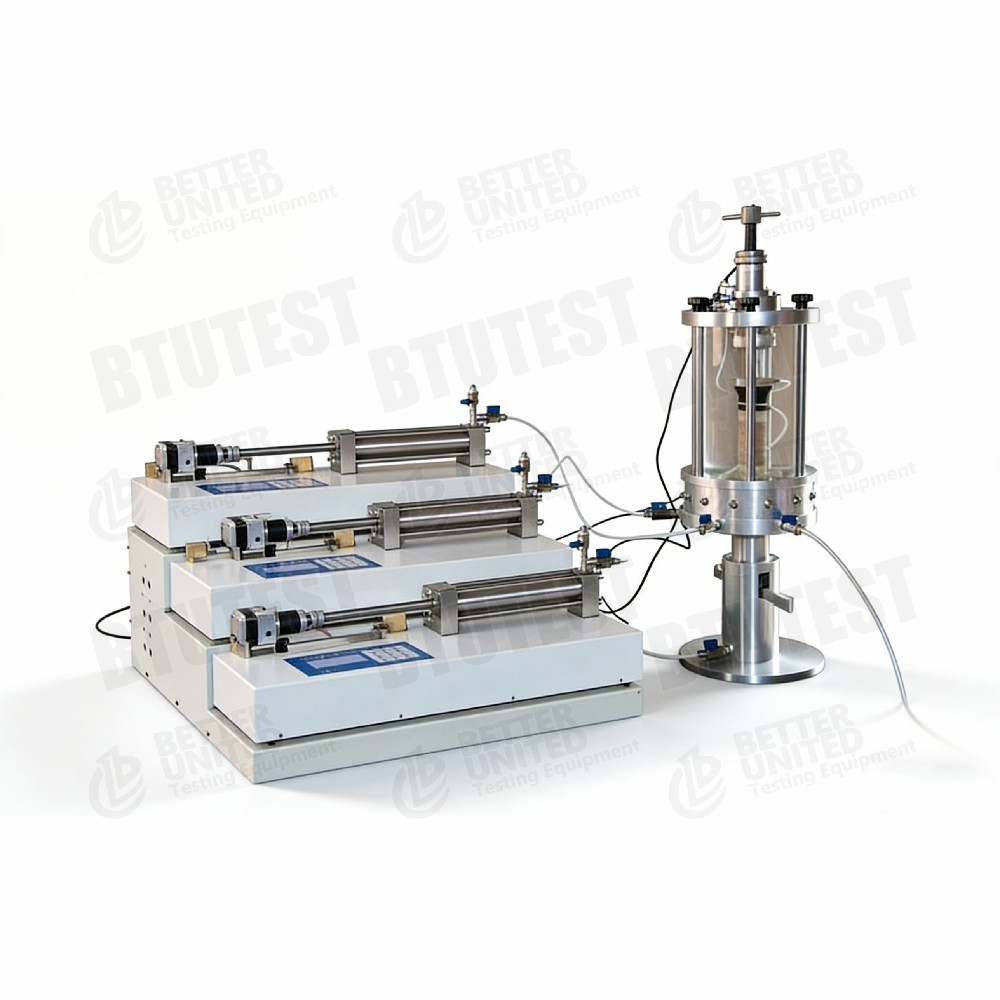

Cet équipement est unAppareil triaxial Bishop Stress Path (BTU-TTS-5S), conçu sur la base de la cellule de pression de type Bishop. Il est spécifiquement utilisé pour étudier les propriétés mécaniques des sols saturés soumis à des trajectoires de contraintes complexes. Le système est équipé d'une cellule de pesée submersible de haute précision, d'un capteur de déplacement LVDT, d'une unité d'acquisition de données multicanal et de plusieurs contrôleurs de pression/volume, permettant un contrôle entièrement automatique de la saturation et de la consolidation au cisaillement du chemin de contrainte. Le logiciel comprend des modules avancés tels que les chemins de contraintes linéaires (pq ou st, avec 6 formes), le chargement cyclique basse fréquence et la consolidation k0.

2. Normes d'essai

• ASTM D7181(Test de compression triaxiale drainée consolidée)
• ASTM D4767(Test de compression triaxiale consolidé non drainé)
• ASTM D2850(Test de compression triaxiale non consolidé et non drainé)
• BS1377(Normes britanniques pour les analyses de sol)
• SL 237-1999(Spécification chinoise pour les analyses de sol)

3.Spécification (paramètre)

4. Détail (détails techniques)

• Cellule de pression de chemin de contrainte Bishop: Conception de type Bishop adaptée aux tests de sols saturés ; pression cellulaire maximale 2000 kPa, force axiale 10 kN.
• Cellule de pesée submersible: Monté à l’intérieur de la cellule de pression pour éviter le frottement du piston ; précision aussi élevée que ±0,05 % FS ; plages optionnelles 5kN ou 10kN.
• Capteur de déplacement LVDT: Marque britannique, précision ±0,15% FS, plage 50 mm, adaptée à la mesure conventionnelle de la déformation des échantillons.
• Trois contrôleurs de volume indépendants:
  • Pression axiale : 3MPa / 250cc
  • Contre-pression : 2MPa / 250cc
  • Pression cellulaire : 2MPa / 250cc

Permet un contrôle indépendant et précis de la pression cellulaire, de la contre-pression et de la pression axiale, ainsi que la mesure du changement de volume.

• Unité d'acquisition de données: 10 canaux, prenant en charge 2 signaux numériques (par exemple, LVDT, cellule de charge) et 8 signaux analogiques (par exemple, pression interstitielle, changement de volume) ; Résolution 16 bits.
• Module Chemin de contrainte: Fournit 6 types de chemins de contraintes linéaires (formes pq ou st) ; des chemins personnalisés peuvent être définis – adaptés à la simulation d’historiques de contraintes complexes.
• Module cyclique basse fréquence: Prend en charge le chargement cyclique basse fréquence en mode de contrôle de charge, pour simuler le chargement sismique ou routier.
• module k0: Permet les tests de consolidation et de gonflement k0.

5. Demande

• Etudes des trajectoires de contraintes sur sols saturés: simulez les changements de contraintes pendant l'excavation, le remplissage, le déchargement et d'autres scénarios d'ingénierie pratiques
• Calibrage des paramètres du modèle constitutif: par exemple, modèle Cam-Clay, modèle Duncan-Chang
• Ingénierie des fondations et des pentes: caractéristiques de résistance et de déformation sous différents chemins de contrainte
• Tests de chargement cyclique: réponse du sol sous charge de métro ou de trafic (module cyclique basse fréquence)
• tests de consolidation k0: déterminer le coefficient de pression latérale des terres au repos
• Laboratoires d'enseignement et de recherche: essais avancés de mécanique des sols

6. Avantages

• Cellule de pression de type Bishop: optimisé pour les chemins de contraintes des sols saturés, réduisant les erreurs
• Cellule de pesée submersible de haute précision: mesure directement la charge de l'éprouvette, en évitant le frottement du piston
• Trois contrôleurs de volume indépendants: contrôle indépendant de la pression cellulaire, de la contre-pression et de la pression axiale ; mesure précise du changement de volume
• Modules logiciels riches: couvre les chemins de contraintes triaxiaux conventionnels à avancés, cyclique basse fréquence, consolidation k0
• Configuration économique: Force axiale de 10 kN, pression de cellule de 2 000 kPa – suffisante pour la plupart des besoins d'analyse de sols saturés
• Évolutivité modulaire: des formes de chemin de contrainte supplémentaires ou des fonctions de chargement cyclique peuvent être ajoutées selon les besoins

7. Que choisir (guide de sélection)

8. Flux de processus

• Préparation des échantillons→ Préparer un échantillon de sol saturé de Ø39,1 mm ou 50 mm
• Monter la cellule de pression→ Installer l'échantillon, la cellule de pesée submersible, le LVDT ; connecter les conduites de pression cellulaire/arrière/axiale
• Étape de saturation→ Saturation de contre-pression et contrôle B pour vérifier le niveau de saturation
• Étape de consolidation (facultatif)→ Consolidation isotrope ou consolidation k0
• Étape de cisaillement ou de contrainte:
  • Cisaillement conventionnel CD/CU/UU
  • Chemin de contrainte linéaire (pq ou st, 6 formes)
  • Chargement cyclique basse fréquence (nécessite un module de chargement avancé)
• Acquisition de données→ Le DAQ à 10 canaux enregistre simultanément la force axiale, le déplacement, la pression interstitielle, le changement de volume, la pression cellulaire, la contre-pression
• Post-traitement→ Le logiciel génère des diagrammes de chemin de contrainte, des courbes contrainte-déformation, des chemins de contrainte efficaces, des enveloppes de rupture, etc.
• Sortie du rapport→ Génère automatiquement des tableaux et des courbes conformes aux normes ; prend en charge l'impression et l'exportation
