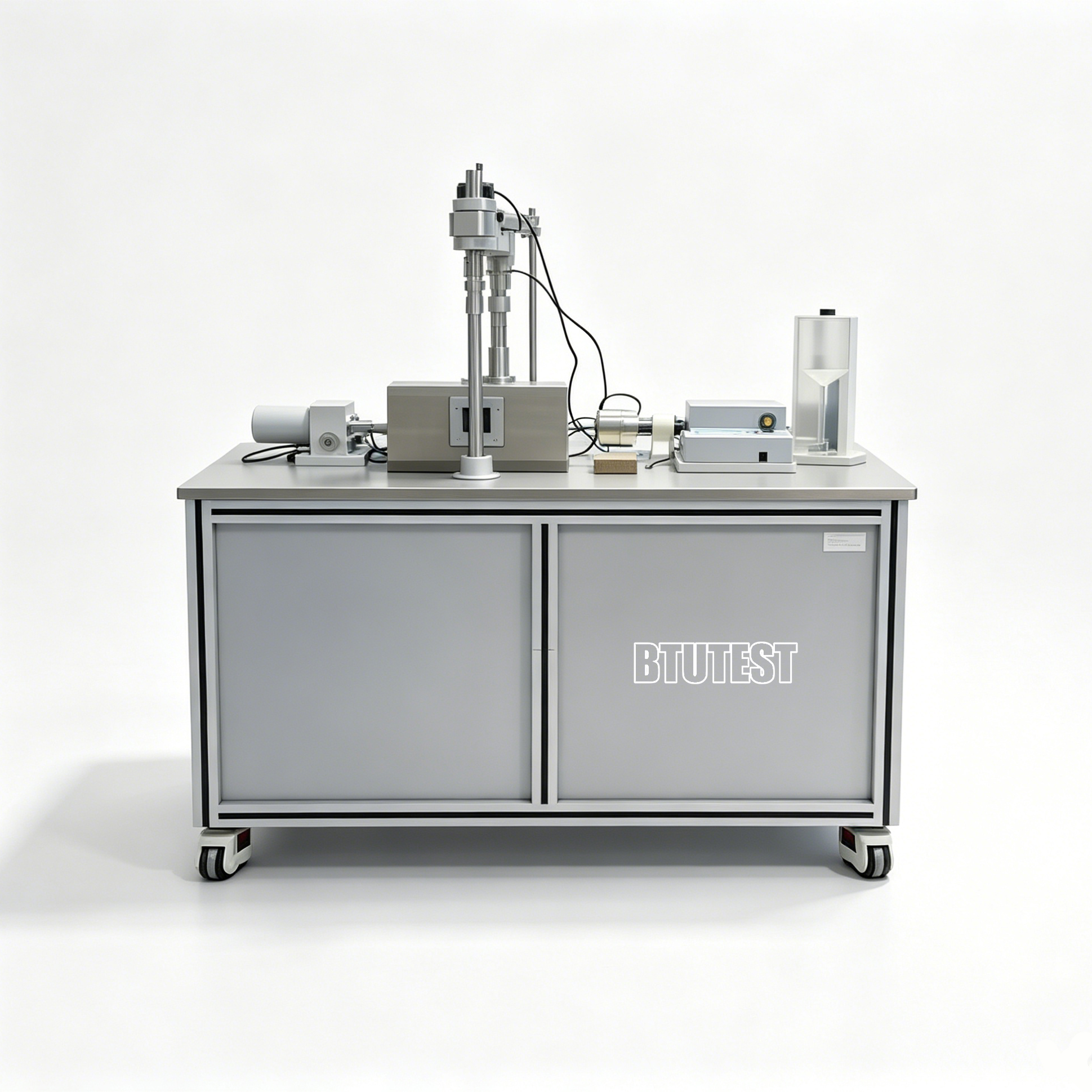

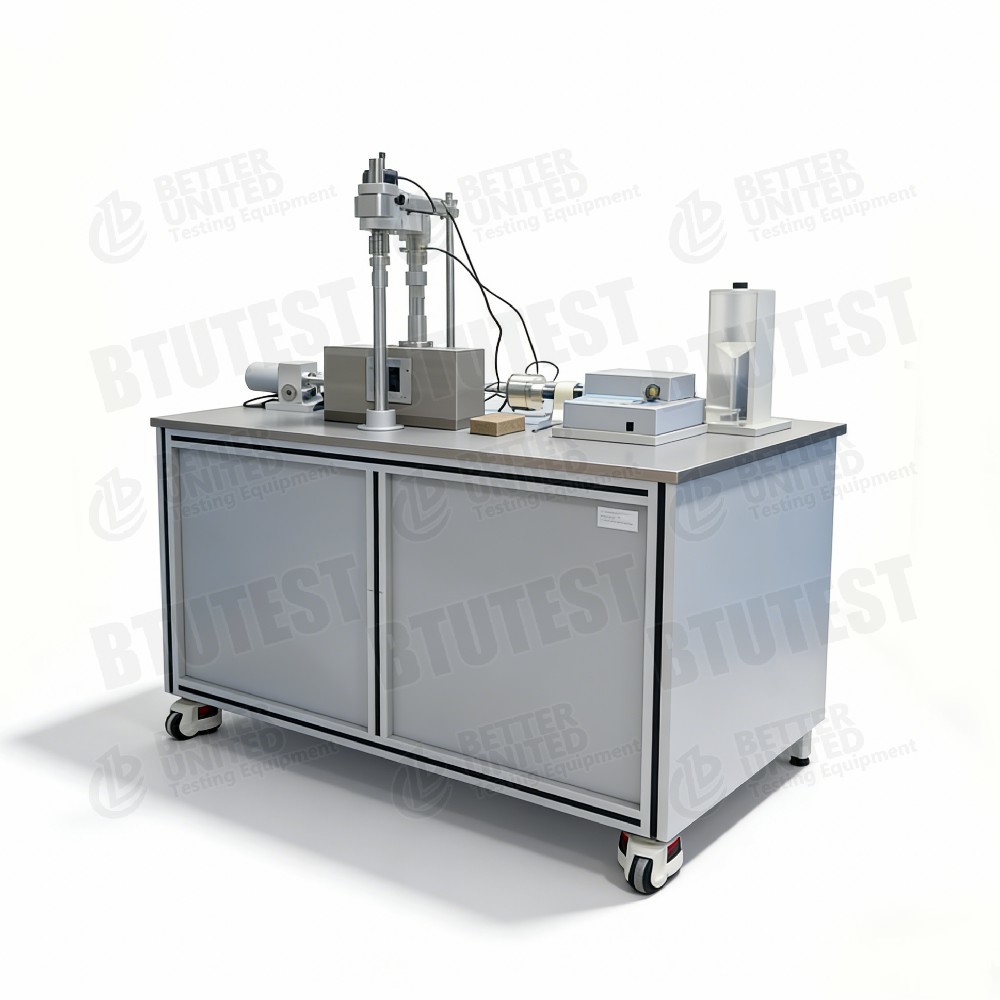

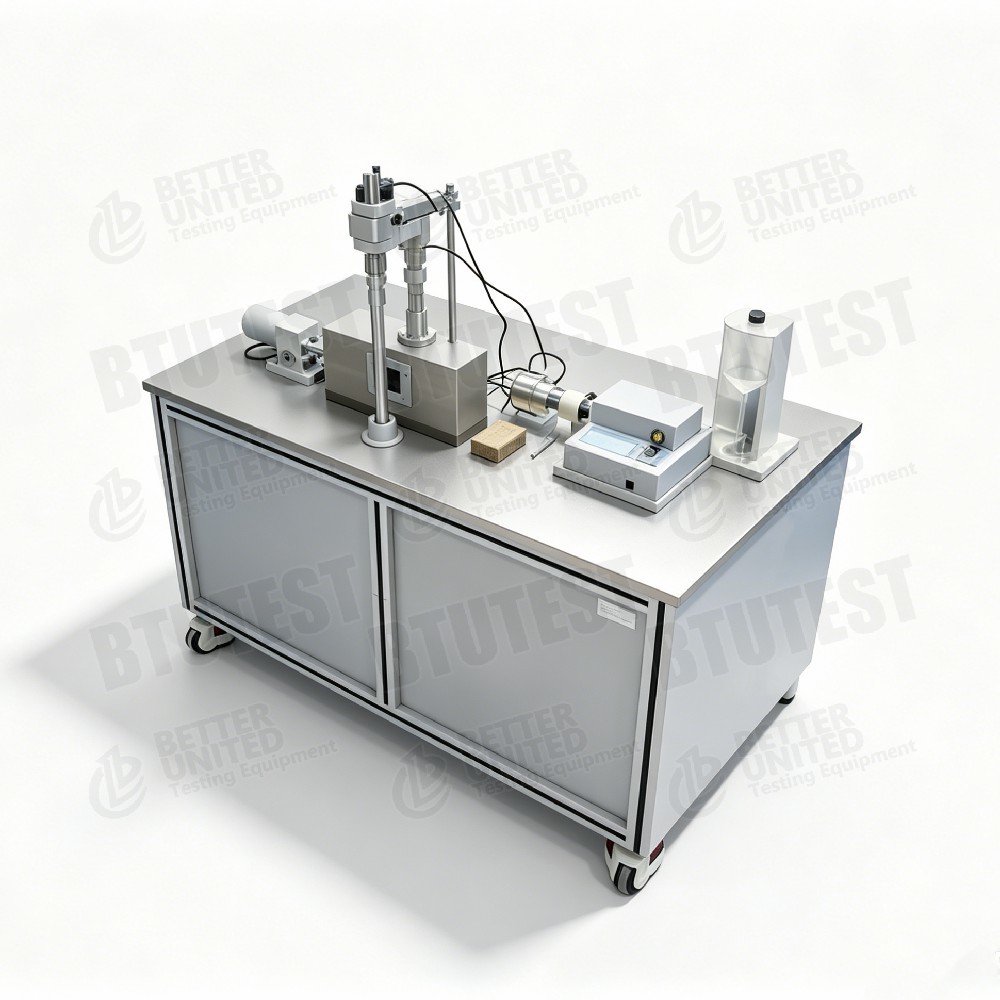

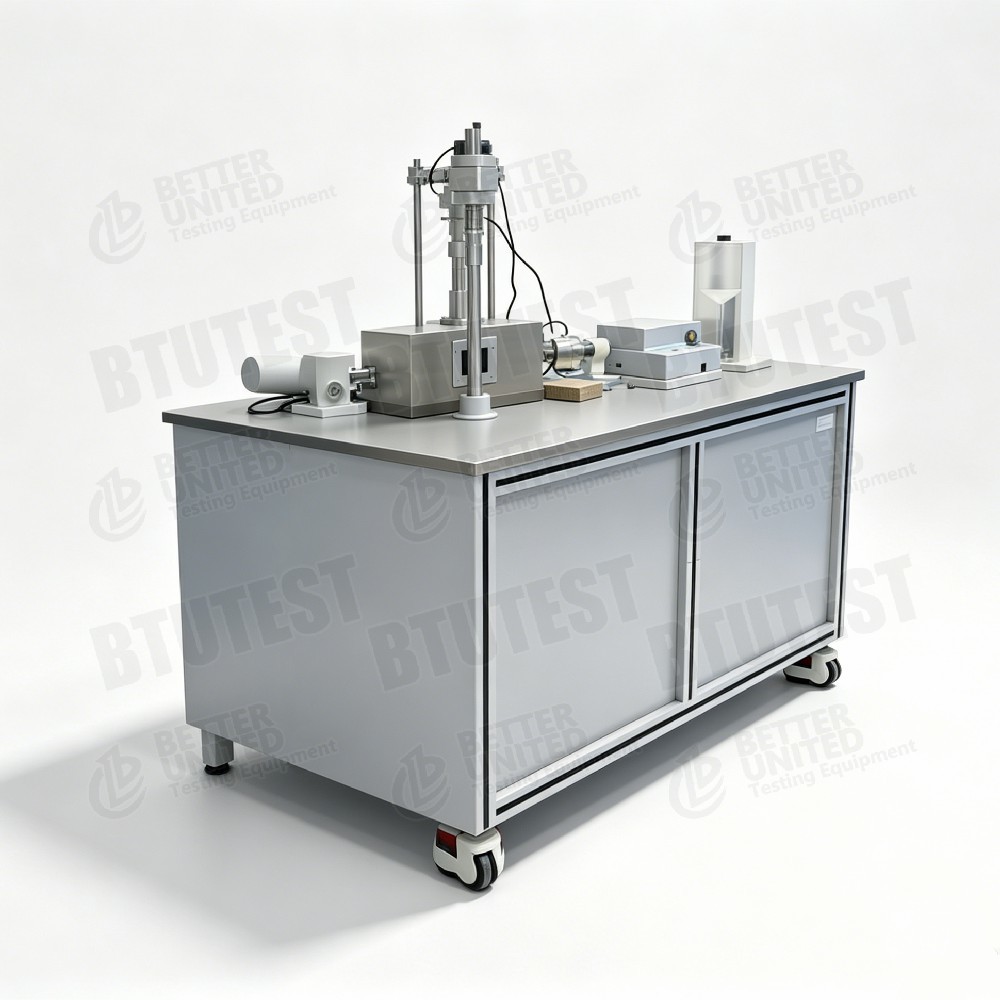

Appareil de cisaillement direct insaturé automatique

Description de produit

Appareils de cisaillement direct non saturés entièrement automatiques

Définition

Cet équipement est unappareil de cisaillement direct non saturé entièrement automatique, modèlesUnités de mesure- 2UetUnités de mesure- 2UM, utilisé pour déterminer les paramètres de résistance à la cisaillement des sols insaturés dans différentes conditions d'aspiration.est équipé de capteurs de haute précision et d'un dispositif automatique de rinçage des bulles, et prend en charge le contrôle de la température en option.

Le principalFLes caractéristiques:

• Taille de l'échantillon: Ø61,8 × H20 mm (autres tailles sont facultatives).
• Le système de commande automatique doit être équipé d'un système de commande automatique de 2U ¥ 0-400 kPa.
• Déplacement normal: 0-12,7 mm, précision 0,003 mm, résolution 0,001 mm.
• Force de cisaillement horizontale: cellule de charge de 2U ± 5 kN; cellule de charge de 2UM ± 10 kN, précision ± 0,1% FS.
• Taux de cisaillement: 0,0001 à 6 mm/min, réglage pas à pas.
• Pression de l'eau dans les pores: 0-0,1 MPa, précision 0,1 kPa, résolution 0,1 kPa.
• Pression d'air dans les pores: 0 à 0,9 MPa, précision 1 kPa.
• Mesure du changement de volume: 0 à 100 ml, précision ± 0,01 ml, résolution 0,001 ml.
• Disque en céramique: 500 kPa d'entrée d'air, importé des États-Unis.
• Méthode de commande: clavier à membrane à 16 touches + écran LCD 240×128.
• Logiciel d'acquisition et de traitement: comprenant un enregistreur de données et un logiciel Windows.
• Caractéristique particulière: dispositif de rinçage automatique de l'air diffus pour rincer les bulles sous le disque en céramique et mesurer le volume de l'air diffus.
• Optionnel: système de régulation de la température (5-40 °C).

Normes de test (internationales)

Pour l'utilisation dans les machines à coudre(Essai de cisaillement direct)

Pour l'aérospatiale(mesure de l'aspiration)

Pour l'utilisation dans les machines à coudre(Méthodes d'essai du sol insaturé, y compris la technique de translation axiale)

Pour les appareils électroniques(Essai de cisaillement direct)

BS 1377-7(Essai de cisaillement direct)

Pour l'aéronef(Force résiduelle pour référence)

L'équipement contrôle l'aspiration matricielle en utilisant la technique de translation axiale et satisfait aux exigences de base des normes ci-dessus pour les essais de sol insaturé.

Spécification

Détails

• Technique de traduction par axeApplique la pression de l'air des pores (ua) tout en maintenant la pression de l'eau des pores (u_w = 0 ou contrôlée), permettant un contrôle indépendant de l'aspiration matricielle s = ua
• Disques en céramique à entrée d'air élevée- 500 kPa de valeur d'entrée d'air (importé), capable de contrôler l'aspiration dans la plage 0-500 kPa, couvrant la plupart des besoins d'essai des sols insaturés.
• Dispositif de rinçage à l'air diffus- un rinçage périodique entièrement automatique des bulles d'air qui s'accumulent sous le disque en céramique, évitant ainsi le blocage des voies d'eau et assurant un contrôle stable de l'aspiration;mesure également le volume d'air diffusé pour la correction du drainage.
• Différence de charge normaleJe ne sais pas.
• 2U: contrainte normale maximale de 400 kPa, adaptée aux sols peu saturés ou aux essais à faible contrainte.
• 2UM: contrainte normale maximale 3200 kPa, peut simuler des sols insaturés profonds ou des conditions de fort stress.
• Force de cisaillement horizontale2U: 5 kN (tension maximale de cisaillement ~1,67 MPa); 2UM: 10 kN (~3,3 MPa), adapté aux sols à haute résistance ou à grains grossiers.
• Mesure du volume de haute précisionLa résolution des variations de volume est de 0,001 mL, idéale pour la surveillance de petits changements de drainage/absorption dans les sols insaturés.
• Option de régulation de la température- un système de 5 à 40 °C pour l'étude des effets de la température sur la résistance des sols insaturés.
• Fonctions logicielles- acquisition automatique des données, affichage en temps réel des courbes, calcul des paramètres de résistance de cisaillement.

Application du projet

• Stabilité de pente non saturée′, φ′, φb sont déterminés sous différentes contraintes normales nettes et aspirations pour l'analyse des glissements de terrain induits par les pluies.
• Soils expansifs et pliablesL'étude de l'effet des variations de la teneur en eau de l'aspiration sur la résistance de cisaillement.
• Couvertures de déchargesÉvaluer le comportement mécanique du sol insaturé.
• Subcatégories et fondationsObtenir des paramètres de résistance pour les sols situés au-dessus de la zone capillaire.
• Soils non saturés profondsLe modèle 2UM peut simuler des contraintes normales allant jusqu'à 3,2 MPa, adaptées aux couches profondes du sol ou aux remplissages élevés.
• Études sur les effets de la température- Système de contrôle de température facultatif pour l'étude de l'accouplement température-résistance à l'aspiration (par exemple, géothermie, élimination des déchets nucléaires).

Les avantages

• Régulation de l'aspiration entièrement automatique¢ La translation axiale combinée à un dispositif automatique de rinçage à air diffus assure un contrôle stable de l'aspiration à long terme.
• Mesure de haute précisionLe dégagement de 0,001 mm, le changement de volume de 0,001 mL, la pression de l'eau des pores de 0,1 kPa répondent aux exigences de la recherche.
• Deux modèles couvrent une large gamme de contraintes- 400 kPa pour les sols non saturés classiques, 3200 kPa pour les sols profonds à stress élevé.
• Option de force de cisaillement élevéeLe 2UM fournit une force horizontale de 10 kN pour les essais sur des sols à haute résistance ou grossiers.
• Déploiement automatique de l'air diffusÉlimine l'intervention manuelle, assure la continuité des essais et améliore la fiabilité des données.
• Mesure du volume à haute résolution¥ 0,001 mL capte avec précision les petits changements de volume pendant le drainage/l'absorption.
• Option de régulation de la température️ Module facultatif de 5 à 40 °C pour l'étude de l'accouplement température-résistance à l'aspiration.
• Facile à utiliser¢ clavier à membrane + écran LCD, avec logiciel Windows pour des procédures d'essai entièrement automatisées.

Le choix

Sélectionner le modèle en fonction des exigences d'essai:

Remarque: Si une taille différente de l'échantillon (autre que Ø61,8 mm) est requise, des boîtes de cisaillement sur mesure peuvent être commandées au fabricant.

Flux de processus

Exemple:Essai de cisaillement direct non saturé (séchage consolidé, contrôle de la contrainte normale nette et de l'aspiration)en utilisant BTU-2U ou 2UM.

• Préparation de disques en céramique

Faire tremper le disque en céramique de 500 kPa dans de l'eau dé-aérée et appliquer le vide pour le saturer (enlever les bulles d'air).

Installez le disque en céramique dans la base de la boîte de cisaillement, pour assurer un bon joint.

• Préparation des échantillons

Couper le sol non saturé sans perturbation ou préparer un échantillon remodelé à l'aide d'un anneau de coupe Ø61,8 × 20 mm.

Mesurer la teneur initiale en eau et sa densité.

• Installation de spécimens

Placez l'échantillon sur le disque en céramique, puis installez une pierre poreuse et une plaque de chargement.

Monter la boîte de cisaillement supérieure et placer l'ensemble dans l'appareil de cisaillement direct.

Connectez la ligne de pression de l'air des pores (au sommet de la boîte de cisaillement) et le capteur de pression de l'eau des pores (en dessous du disque en céramique).

Connectez le système de mesure du changement de volume (à la conduite de drainage).

• Appliquez une aspiration

Appliquer une pression d'air cible (par exemple, 100 kPa) par le régulateur de pression d'air des pores.

La ligne de drainage est ouverte à l'atmosphère, donc l'aspiration matricielle s = ua = 100 kPa.

Démarrer le dispositif de rinçage automatique à air diffus (rinçage périodique), enregistrer le changement de volume jusqu'à ce que le drainage se stabilise.

• Appliquer la contrainte normale nette

Appliquer la contrainte normale nette cible σ_net (par exemple, 200 kPa) par le système de charge normale automatique.

Les forces normales totales σ = σ_net + ua = 300 kPa.

Enregistrez le déplacement normal jusqu'à ce que la consolidation soit stable.

• Réglage des paramètres de cisaillement

Dans le logiciel, définir la vitesse de cisaillement (par exemple 0,02 mm/min pour le cisaillement lent ou 0,8 mm/min pour le cisaillement rapide).

Définir la limite de déplacement du cisaillement (par exemple, 6 mm).

Sélectionnez le module de cisaillement standard ou le module de cisaillement rapide.

• Commencez à tondre

Commencez le moteur pas à pas horizontal pour déplacer la boîte de cisaillement.

Le logiciel enregistre en temps réel la force de cisaillement horizontale, le déplacement horizontal, le déplacement normal, le changement de volume, la pression de l'eau des pores et le temps.

Graphique de la courbe de déplacement des contraintes par cisaillement.

• Condition d'arrêt

Arrête automatiquement lorsque le déplacement de cisaillement prédéfini est atteint ou après une chute claire de la contrainte de cisaillement.

• Démontage et nettoyage

Décharger la force normale, libérer la pression de l'air des pores.

Retirer l'échantillon, nettoyer la boîte de cisaillement et le disque en céramique.

Exécutez le dispositif de rinçage pour nettoyer les lignes sous le disque en céramique.

• Traitement des données

Le logiciel calcule la contrainte de cisaillement maximale (ou contrainte de cisaillement résiduelle).

Pour l'aspiration constante et les contraintes normales nettes variables, tracer l'enveloppe de Mohr-Coulomb pour obtenir les paramètres de résistance à la contrainte c′ et φ′.

Pour la contrainte normale nette constante et l'aspiration variable, calculer φb.

Générer le rapport d'essai.

Résumé:Les BTU-2U/2UM sont des appareils de cisaillement direct non saturés entièrement automatiques utilisant une translation d'axe pour le contrôle de l'aspiration, équipés d'un dispositif de rinçage automatique à air diffus et de capteurs de haute précision.Le 2U convient aux sols non saturés classiques (max.Les deux modèles sont conçus pour les sols insaturés profonds à haute tension (max. 3200 kPa).,La sélection doit être basée principalement sur la gamme de contraintes normales requises et la capacité de force de cisaillement.
