perméamètre automatique à tête variable double

Description de produit

Description

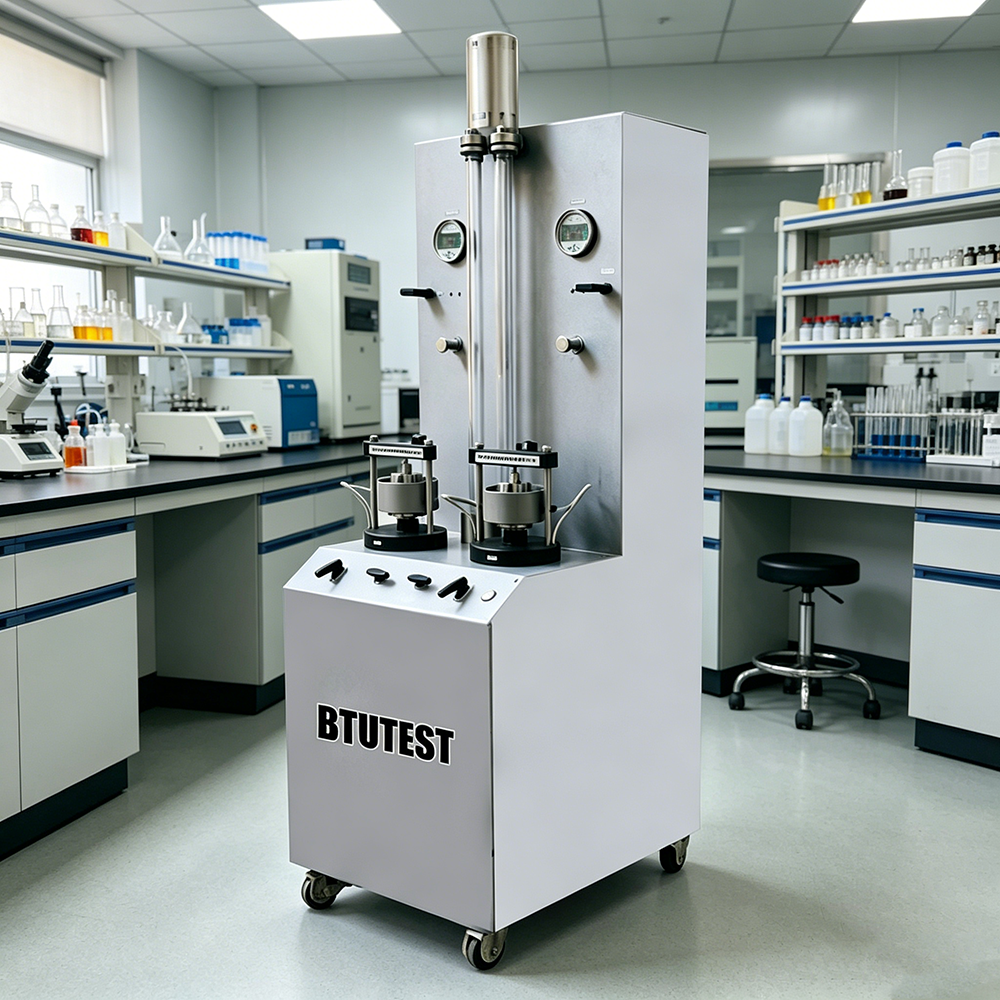

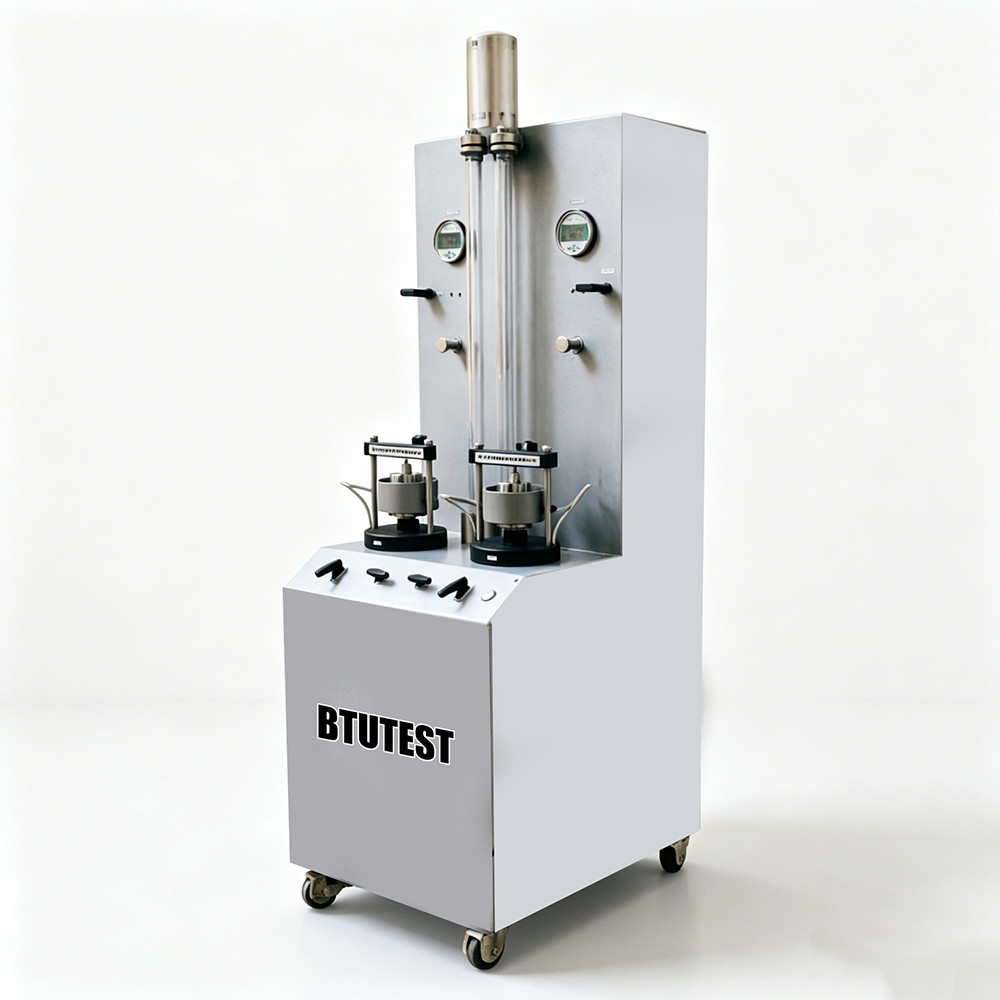

Le perméamètre automatique à tête variable double BTU-STC-2AP est un appareil de laboratoire qui intègre des tests de consolidation et de perméabilité. Il peut appliquer simultanément une pression de consolidation et une pression d'infiltration, mesurant le coefficient de perméabilité des échantillons de sol à l'aide de la méthode à tête variable. L'instrument comprend une unité d'acquisition AD multicanal 16 bits intégrée et un logiciel dédié d'acquisition et de traitement des données, permettant la mesure automatisée des changements de niveau d'eau et de la déformation de consolidation. Il convient aux études de perméabilité des sols à grains fins et de certains sols à grains grossiers.

Normes d'essai

• ASTM D5084(Méthodes d'essai standard pour la mesure de la conductivité hydraulique des sols à l'aide d'une hauteur d'élévation variable)
• ASTM D2435(Méthodes d'essais standard pour les propriétés de consolidation unidimensionnelles des sols)
• ISO 17892‑11(Essais géotechniques en laboratoire – Détermination de la perméabilité)
• GB/T 50123‑2019(Norme pour la méthode d’essais géotechniques – Essais de perméabilité à charge variable et de consolidation)

Spécification

Détail

• Système d'application de pression de consolidation: Composé d'un régulateur de pression, d'un manomètre numérique LCD, d'un piston de pression de cylindre, d'un cylindre, d'un roulement linéaire, d'un jeu de vannes à bille et d'un cadre de réaction – permet un contrôle précis de la pression de consolidation.
• Cellule de perméabilité: Comprend une bague coupante, des pierres poreuses supérieure/inférieure, un capuchon à pression, une bague de guidage, une bague d'étanchéité, une bague de serrage, des vis de fixation, une base de cellule et des raccords rapides – structure complète avec une bonne étanchéité.
• Système d'application de pression de perméabilité: Utilise un régulateur de pression, un tube de perméamètre de conversion air-eau, un manomètre numérique LCD et un jeu de vannes à bille pour fournir une pression d'infiltration stable et contrôlable.
• Base d'instruments: Fabriqué en tôle pliée, intègre la cellule de perméabilité, le châssis de chargement et le cylindre ; le panneau avant est équipé de 6 ensembles de vannes à bille, d'un bouton d'alimentation, etc.
• Mesure du niveau d'eau: Un capteur de changement de volume (ou capteur de pression différentielle) mesure les changements de niveau d'eau avec une plage de 0 à 40 cm et une précision de 0,1 cm.
• Affichage et contrôle: Le panneau comprend des écrans numériques LCD de précision, un tube de mesure de conversion air-eau, un régulateur de pression et un réservoir d'alimentation en eau.
• Acquisition de données: L'unité d'acquisition AD 16 bits intégrée se connecte à un ordinateur via USB, acquérant simultanément 2 canaux de déplacement et 2 canaux de signaux de changement de volume.
• Conception à faible consommation: Alimentation 24 V DC, ≤24 W – adaptée aux tests de longue durée.
• Accessoire en option: Capteur de déplacement vertical (0‑12,7 mm, précision ±0,01 mm) pour mesurer la déformation de consolidation.

Application

• Détermination du coefficient de perméabilité de chute variable pour les sols à grains fins (argiles, limons) et certains sols sableux
• Essais combinés de consolidation et de perméabilité pour étudier l'effet de la pression sur la perméabilité
• Évaluation des caractéristiques d'infiltration des noyaux de barrages en terre, des plates-formes routières et des matériaux imperméables
• Enseignement et recherche automatisés dans les laboratoires géotechniques universitaires et institutionnels
• Obtention des paramètres de perméabilité des couches de sol dans les études géotechniques de sites

Avantages

• Conception à deux groupes: Teste deux échantillons simultanément, améliorant ainsi l'efficacité et permettant de gagner du temps.
• Consolidation intégrée + perméabilité: Permet l'application d'une pression de consolidation pour simuler les conditions de contrainte in situ avant les tests de perméabilité – plus représentatif des conditions réelles sur le terrain.
• Hautement automatisé: Unité d'acquisition intégrée + logiciel enregistre automatiquement les changements de niveau d'eau et la déformation de consolidation, réduisant ainsi les erreurs humaines.
• Large plage de mesure du niveau d'eau: 0–40 cm avec une précision de 0,1 cm – répond aux exigences variables des tests de tête.
• Contrôle précis de la pression: Utilise des manomètres numériques LCD, des régulateurs de pression et des cylindres – pression de consolidation jusqu'à 800 kPa, pression de perméabilité jusqu'à 200 kPa.
• Faible consommation et sécurité: Alimentation 24 V CC, faible consommation d'énergie – convient pour un fonctionnement en laboratoire à long terme.
• Options flexibles: Capteurs de déplacement de haute précision en option pour la mesure simultanée de la compression de consolidation.

Que choisir

Flux de processus

• Préparation des échantillons: Préparez un échantillon de sol de φ61,8 mm × 40 mm (ou 20 mm) selon les procédures standard.
• Installation d'échantillon: Placer l'échantillon dans la cellule de perméabilité (anneau coupant + pierres poreuses supérieure/inférieure), installer les composants d'étanchéité et serrer.
• Connexion au système: Connectez le système de pression de consolidation, le système de pression de perméabilité, le capteur de niveau d'eau et le capteur de déplacement en option.
• Appliquer une pression de consolidation: Réglez la pression de consolidation souhaitée (0–800 kPa) à l'aide du régulateur de pression ; permettre à l’échantillon de se consolider sous la pression spécifiée, en enregistrant la compression.
• Appliquer une pression de perméabilité: Une fois la consolidation stabilisée, réglez la pression de perméabilité (0 à 200 kPa) et démarrez le test de perméabilité à tête variable.
• Acquisition de données: Le logiciel enregistre automatiquement la baisse du niveau d'eau (ou les lectures du capteur de changement de volume) en fonction du temps, et enregistre éventuellement les changements de déplacement.
• Calculer le coefficient de perméabilité: Le logiciel calcule automatiquement le coefficient de perméabilité à l'aide de la formule de hauteur variable.
• Générer un rapport: Produire un rapport d'essai comprenant les courbes niveau-temps d'eau, les résultats du coefficient de perméabilité et les données de déformation de consolidation.
