Dispositif d'isolation des contaminants

Description de produit

Description

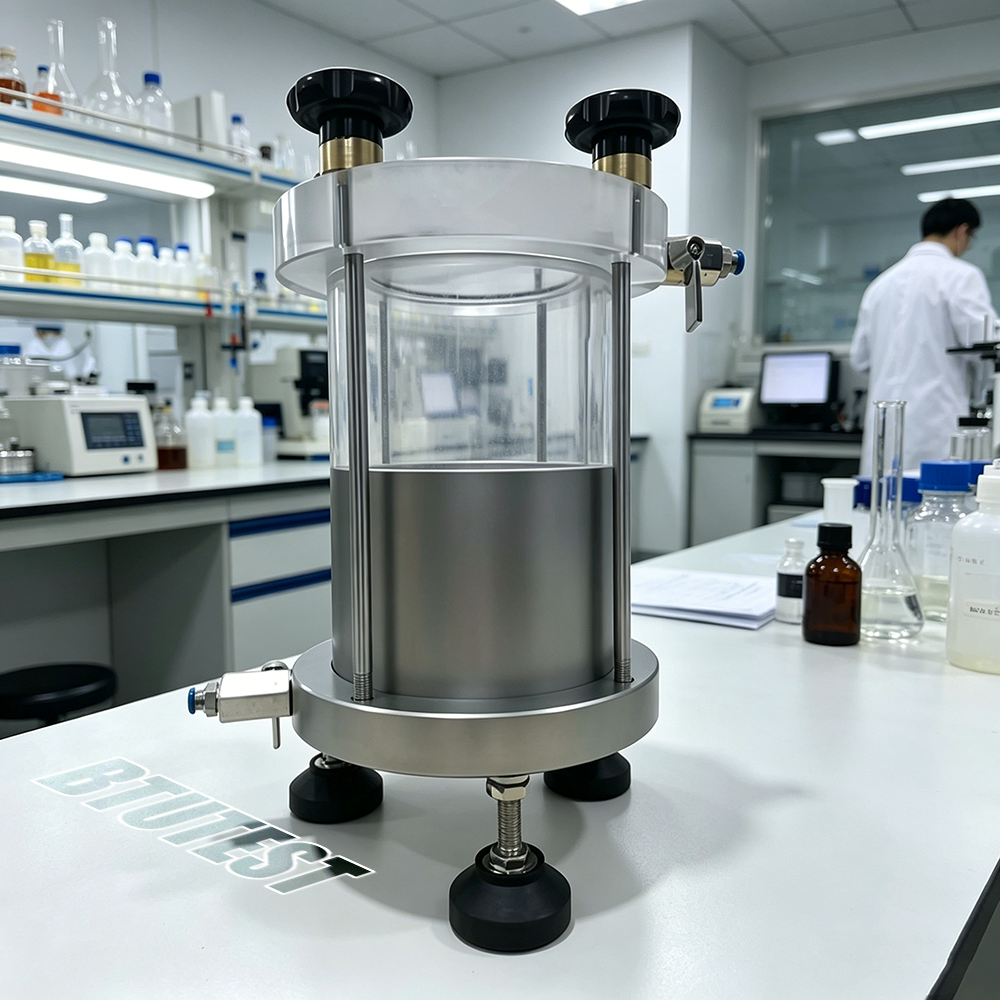

Le dispositif d'isolation des contaminants de la série BTU-PIA est un appareil de laboratoire conçu pour l'isolation des contaminants et le chargement sous pression dans la recherche géotechnique. Il utilise une structure à membrane pour isoler physiquement les contaminants du système de chargement sous pression, empêchant ainsi la contamination croisée et garantissant la sécurité des tests et l'exactitude des données. Trois modèles sont disponibles (PIA‑1, PIA‑2, PIA‑3), différant principalement par le volume maximum, adaptés à différentes échelles de tests de migration, de perméabilité ou de diffusion des contaminants.

Normes d'essai

• ASTM D7100(Méthode d'essai standard pour la conductivité hydraulique des revêtements géosynthétiques en argile)
• ASTM D5887(Méthode d'essai standard pour la mesure du flux d'indice à travers des échantillons de revêtement d'argile géosynthétique saturé)
• OIN 15175(Qualité des sols – Caractérisation des sols liée à la protection des eaux souterraines)
• GB/T 50123‑2019(Norme pour la méthode d’essai géotechnique – Section Migration des contaminants)

Remarque : Cet appareil est un composant auxiliaire ; la norme applicable est généralement déterminée par la méthode d'essai principale.

Spécification

Spécifications communes:

• Structure : un diaphragme sépare les chambres supérieure et inférieure
• Matériau : résistant à la corrosion (matériau exact non spécifié – présumé acier inoxydable ou matériau résistant aux produits chimiques)
• Fonction : applique une pression tout en isolant les contaminants du système de pression

Détail

• Composant principal – Diaphragme: Flexible et résistant à la corrosion ; sépare le milieu de pression supérieur (par exemple, l'air ou l'eau) du contaminant inférieur.
• Chambre haute: Connecté à une source de pression (par exemple, pompe à air, pompe hydraulique) pour appliquer une pression sur le diaphragme.
• Chambre basse: Retient une solution contaminante ou un lixiviat du sol ; connecté via des tubes au système d’essai géotechnique.
• Tubes: Transporte les contaminants ou se connecte aux équipements de test ; comprend des raccords d’étanchéité.
• Principe de fonctionnement: Lorsque la chambre supérieure est sous pression, le diaphragme se déforme vers le bas, transmettant uniformément la pression au contaminant inférieur sans contact direct entre les deux.
• Applications: Tests de migration de contaminants, tests de perméabilité des déchets dangereux, tests de compatibilité chimique, etc.

Application

• Études sur la migration des contaminants dans les sols (p. ex. métaux lourds, polluants organiques)
• Tests de perméabilité des systèmes de revêtement de décharges
• Tests de compatibilité entre produits chimiques dangereux et matériaux géotechniques
• Exigences en matière de charge de pression et d'isolation dans la recherche sur l'assainissement des sols contaminés
• Dispositif auxiliaire pour laboratoires de géotechnique environnementale pour prévenir la contamination croisée

Avantages

• Isolement des contaminants: Le diaphragme sépare complètement le fluide sous pression du contaminant, évitant ainsi la contamination des capteurs de pression, des tubes et de l'environnement.
• Haute sécurité: Empêche les fuites de substances dangereuses, protégeant les opérateurs et les équipements.
• Transmission de pression uniforme: Le diaphragme flexible assure une application uniforme de la pression sur la surface ou l'échantillon contaminant.
• Plusieurs options de volumes: 0,3 L / 1,8 L / 8 L – convient aux tests à petite et moyenne échelle.
• Construction simple et fiable: Pas de pièces électroniques complexes ; facile à nettoyer, entretenir et remplacer le diaphragme.
• Rentable: Prix compris entre 6 000 et 20 000 CNY – bon rapport qualité-prix pour une utilisation en laboratoire.

Que choisir

Flux de processus

• Préparez l'appareil: Vérifiez l'intégrité du diaphragme ; nettoyer les chambres supérieure/inférieure et les tubes.
• Connecter le tube: Relier la sortie de la chambre inférieure au système d'essais géotechniques (ex : perméamètre, colonne de sol).
• Ajouter un contaminant: Injecter la solution contaminante souhaitée ou récupérer le lixiviat dans la chambre inférieure.
• Connecter la source de pression: Connectez la chambre supérieure à une source de pression pneumatique ou hydraulique (par exemple, un régulateur de pression, une pompe à eau).
• Appliquer une pression: Ajustez la source de pression pour pressuriser la chambre supérieure ; le diaphragme transmet la pression au contaminant.
• Effectuer un test: Sous pression, le contaminant s'écoule dans l'échantillon de sol ou le système de mesure – effectuer un test de migration/perméabilité.
• Relâcher la pression et nettoyer: Après le test, relâchez la pression, démontez l'appareil, éliminez en toute sécurité les contaminants résiduels, nettoyez et remplacez le diaphragme si nécessaire.
