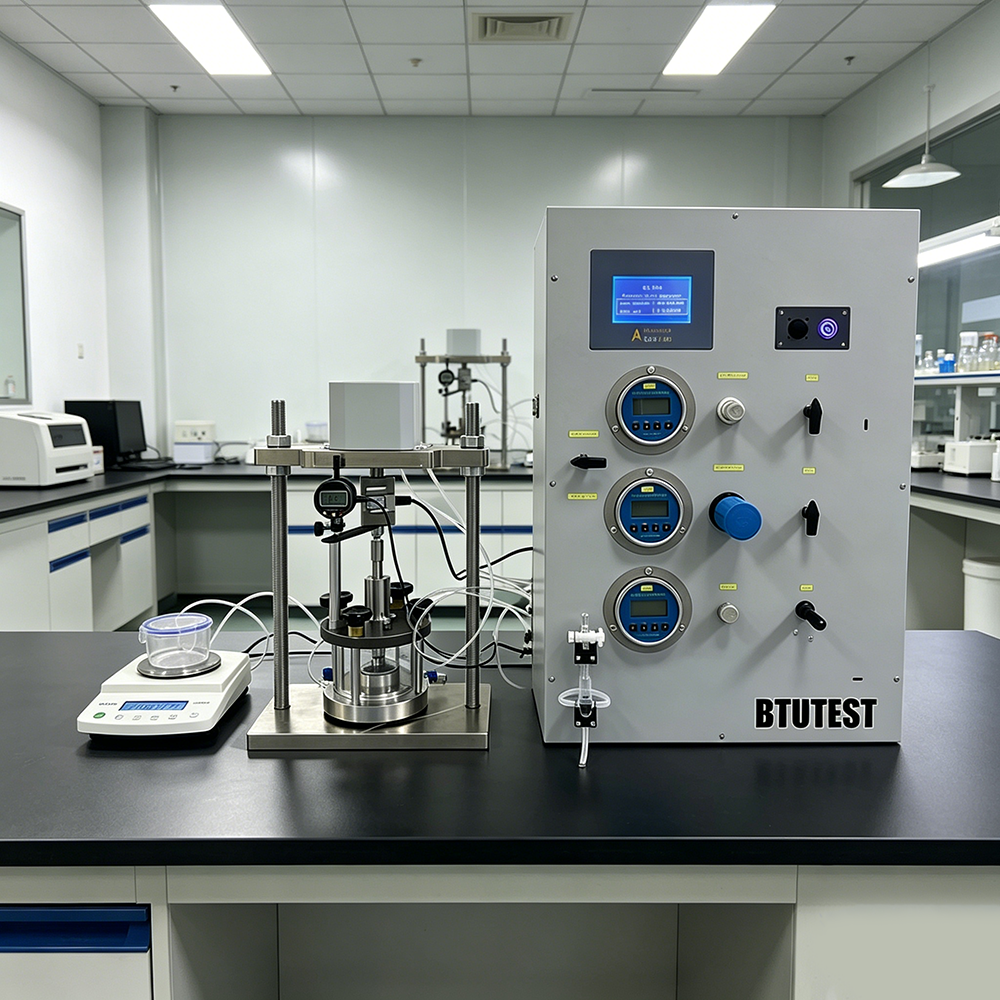

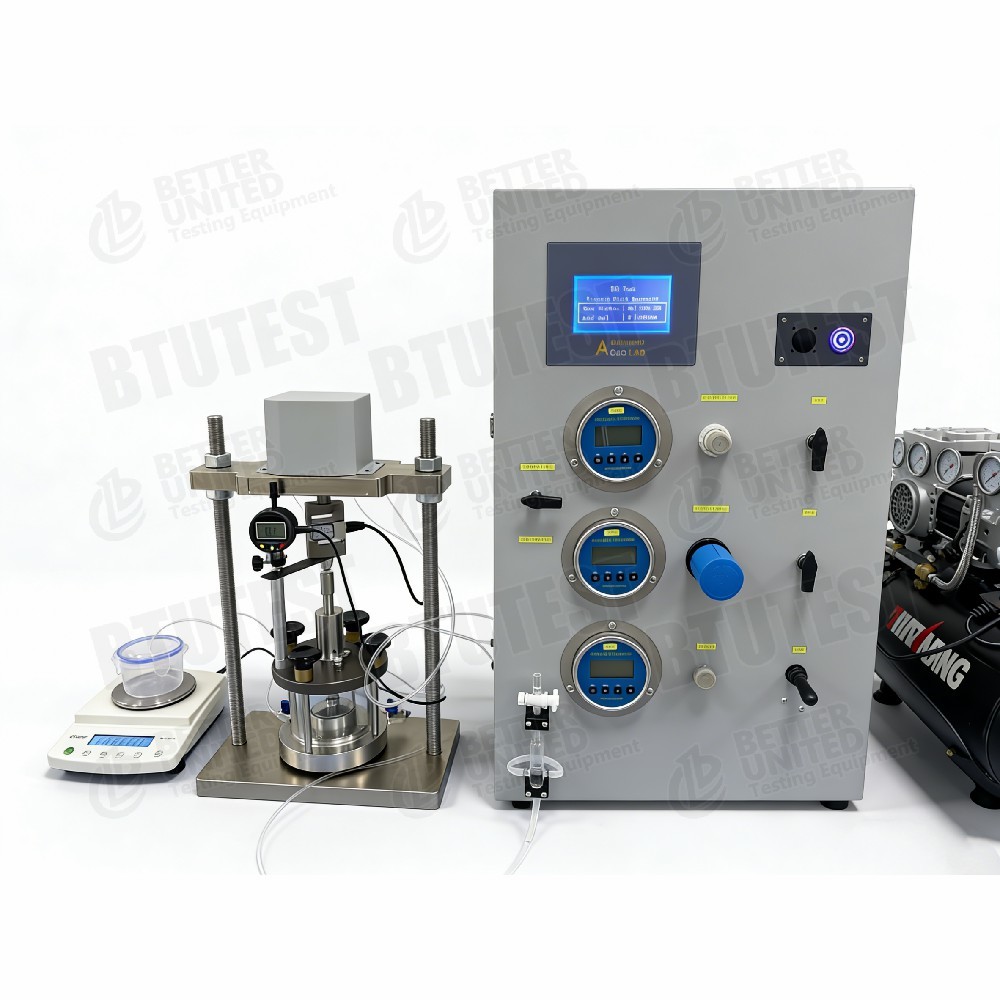

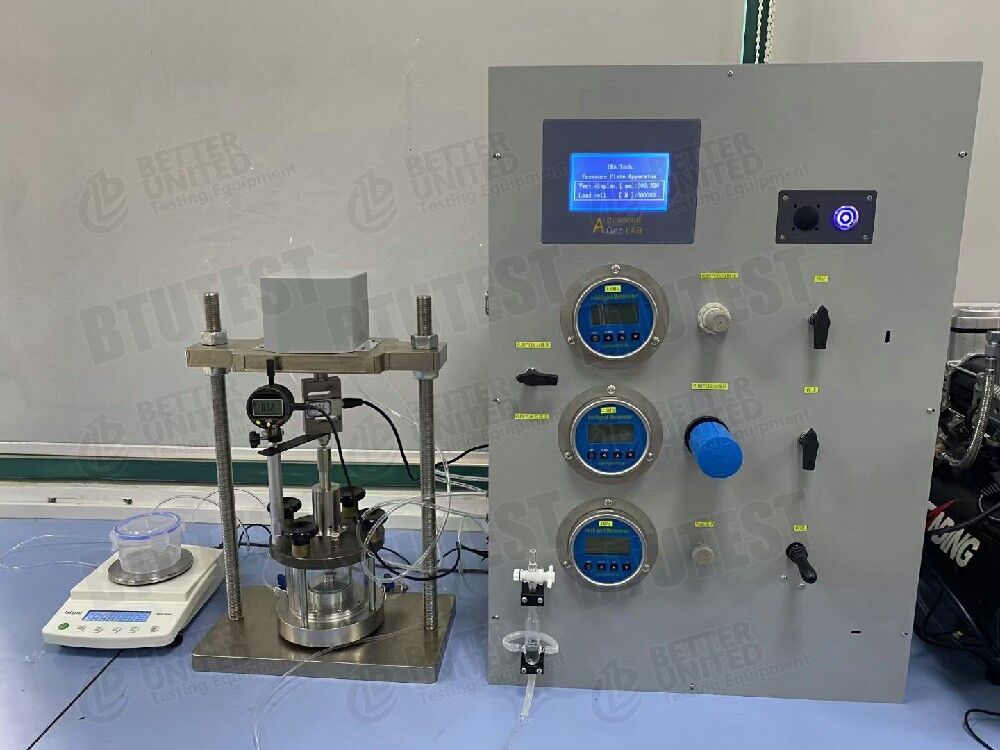

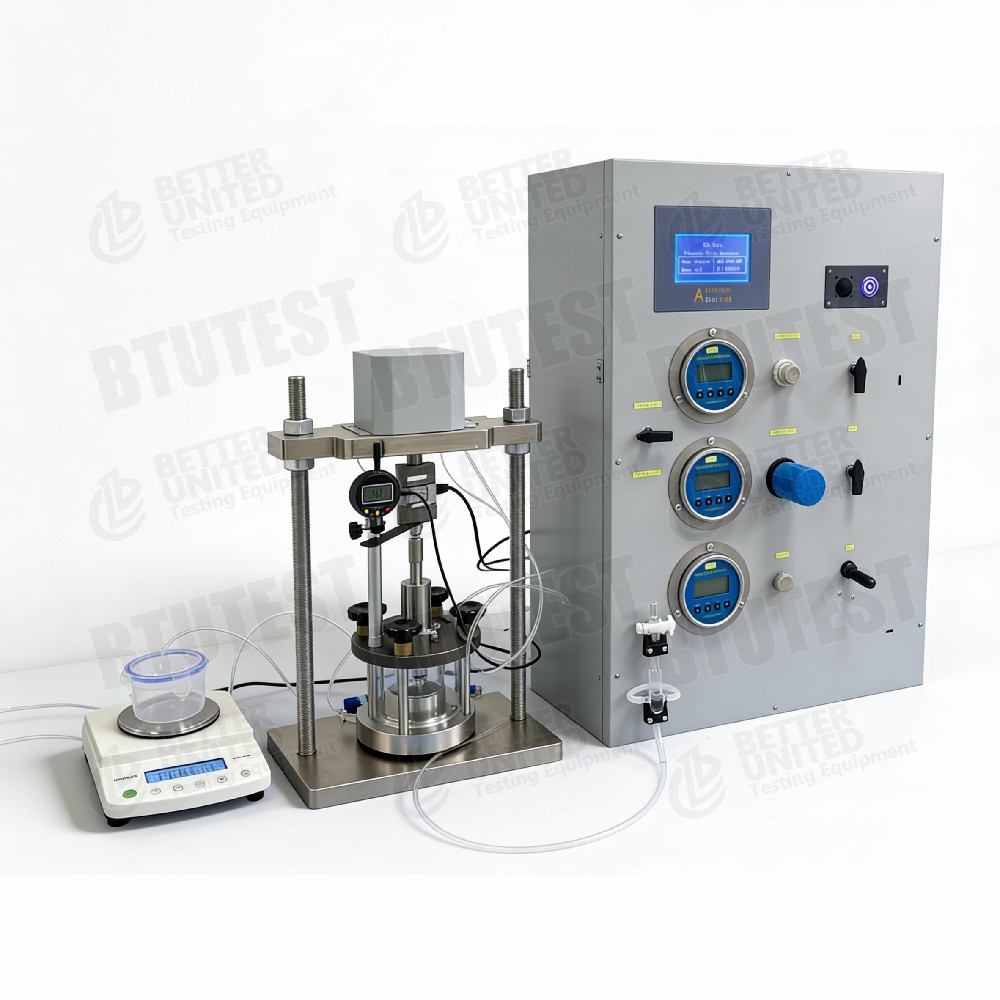

Appareil à membrane de pression du sol à gros grains

Description de produit

Définition

Cette série d'instruments est conçue pour l'essai des sols insaturés afin de déterminer la courbe caractéristique sol-eau (SWCC) , c'est-à-dire,la relation entre l'aspiration matricielle et la teneur en eau du sol (teneur en eau volumétrique)L'appareil utilise la technique de translation axiale pour appliquer avec précision une aspiration matricielle à l'échantillon en réglant la pression de l'air.obtenant ainsi un SWCC completIl est largement utilisé dans la mécanique des sols insaturés, l'analyse de la stabilité de la pente, la prédiction de la sédimentation des fondations et des domaines connexes.

Deux modèles sont disponibles:

• Unités de mesure- SWCC - 1(appareil à plaque de pression standard)
• Unités de mesure- SWCC - 2(appareil à membrane de pression du sol à grains grossiers), doté d'une chambre interne plus grande pouvant contenir plusieurs disques en céramique empilés, adaptés aux essais de sol à haut débit ou à grains grossiers.

Normes de test

L'équipement est adapté aux normes internationales suivantes qui incluent des méthodes d'essai de plaque de pression/membrane de pression:

• Pour l'utilisation dans les machines à coudre(méthodes d'essai standard pour la détermination de la courbe caractéristique de l'eau du sol):La méthode B (chambre de pression avec mesure du volume) et la méthode C (chambre de pression avec mesure gravimétrique) couvrent les plages d'aspiration de 0 à 1500 kPa., ce qui correspond exactement à la portée d'un appareil à plaque de pression de 15 bar.
• Pour les appareils électroniques(Qualité du sol  Détermination des caractéristiques de rétention d'eau  Méthodes de laboratoire): Clause 4.Le tableau 4 décrit spécifiquement l'utilisation d'un extracteur de plaque sous pression pour déterminer la rétention d'eau dans le sol sur une plage de pression comprise entre 5 kPa et 1500 kPa environ..
• Pour l'aéronef(Méthode d'essai standard pour les rapports capillaire-humidité pour les sols grossiers et à texture moyenne par appareil à membrane sous pression, norme historique, remplacée par la norme D6836)
• Les données relatives à l'utilisation du produit sont fournies à l'autorité compétente de l'État membre.(Normalisation de la méthode d'essai géotechnique ¢ section d'essai des sols insaturés)

Spécification

Unités de mesure- SWCC-1 (appareil à plaque de pression standard)

Unités de mesure­SWCC‐2 (appareil à membrane sous pression pour sol grossier)

Détails

• Principe de base (technique de traduction axiale): La pression de l'air est appliquée à la chambre de pression par un régulateur de pression.Parce que le disque en céramique a une valeur d'entrée d'air élevée (15 Bars, supérieure à la pression de l'air appliquée), elle empêche l'écoulement de l'air tout en permettant à l'eau des pores de passer à travers le disque céramique jusqu'à la conduite de drainage pour mesure.Il s'agit de la méthode standard pour la détermination de SWCC des sols insaturés et elle est largement validée..

• Disque en céramique à entrée d'air élevée (15 Bar): Le disque en céramique de 15 bar est le composant essentiel de l'appareil.s'assurer que la pression de l'eau des pores reste à la pression atmosphérique pendant toute l'essaiLe BTU-SWCC-2 comprend également des disques en céramique de 5 bar pour les essais d'aspiration inférieure.

• Système de chargement pneumatique vertical: équipé d'une bouteille de charge bidirectionnelle (force de 0 à 5 kN, déplacement de 0 à 50 mm), il permet l'application d'une charge verticale dans des conditions de K0 (état consolidé).Ce système simule les conditions de contrainte in situ pour les essais SWCC (SDSWCC) dépendants des contraintes.

• Doubles manomètres et régulateurs de pression: Le manomètre de haute précision de classe 0,25 et le régulateur avec pression d'alimentation réglable de 0 à 1,5 MPa assurent un contrôle d'aspiration précis.

• Dispositif de mesure du volume: plage 0-200 ml, précision ±0,01 ml, mesure avec précision le drainage de l'échantillon, permettant le calcul de la variation de la teneur en eau volumétrique.

• Système d'affichage LCD: Affichage en temps réel de la force axiale et du déplacement pour faciliter la surveillance.

• Logiciels d'acquisition et de traitement des données: Un logiciel dédié enregistre automatiquement le drainage par rapport au temps, calcule les changements de teneur en eau, génère des courbes SWCC et détermine les paramètres clés (valeur d'entrée d'air, teneur en eau résiduelle, etc.).

• Système de régulation de température facultatif: 0 °C + 90 °C permet d'étudier les effets de la température sur la rétention d'eau dans le sol insaturé.

• Conception de grande capacité (Unités de mesure- SWCC-2): La chambre interne peut contenir jusqu'à 48 échantillons d'anneaux de découpe simultanément, ce qui améliore considérablement l'efficacité des essais par lots.

Application du projet

• Détermination de la courbe caractéristique sol-eau (SWCC) des sols insaturés (pistes de séchage et d'humidification)
• Étude de la relation entre l'aspiration matricielle et la teneur en eau du sol
• Analyse de la stabilité de la pente (le SWCC est fondamental pour établir la théorie de la résistance au cisaillement du sol insaturé)
• Prévision de la capacité de charge et de la résidence des fondations (paramètre clé en mécanique des sols insaturés)
• Analyse des caractéristiques de fuite (détermination de la conductivité hydraulique insaturée)
• Évaluation de l'influence des changements de la nappe phréatique sur le comportement de l'ingénierie du sol
• Évaluation des performances des systèmes de revêtement des décharges
• Le comportement d'accouplement hydromécanique des sols insaturés
• Évaluation de la rétention d'eau des sols modifiés ou stabilisés par la bentonite
• Études d'adaptation aux changements climatiques pour les infrastructures

Les avantages

• Large plage d'aspiration: Aspiration contrôlée maximale 15 Bar (1500 kPa)
• Contrôle de l'aspiration de haute précision: Le manomètre de classe 0,25 et le régulateur de précision offrent une précision de contrôle de l'aspiration de pointe.
• Capacité d'essais SWCC dépendants du stress:Le système de charge pneumatique verticale unique permet l'application de charges verticales (0-5 kN) dans des conditions K0 ¢ permet un test SWCC (SDSWCC) dépendant de la contrainte qui simule véritablement les conditions de contrainte in situ, une caractéristique qui n'est pas disponible sur les appareils à plaque à pression standard.
• Large plage de mesure du volume: plage de mesure du drainage de 0 à 200 ml avec une précision de ±0,01 ml approprié pour différents types de sols.
• Surveillance des données en temps réel: l'écran LCD affiche la force axiale et le déplacement pour faciliter la surveillance des essais.
• Options de taille de plusieurs échantillons: Prend en charge Φ61,8 mm, Φ70 mm, Φ90 mm; le modèle à grains grossiers prend en charge les spécimens Φ150 mm
• Haute capacité de production (Unités de mesure- SWCC-2): test jusqu'à 48 spécimens simultanément: améliore grandement l'efficacité du laboratoire.
• Contrôle de température facultatifLe système facultatif de 0°C+90°C permet d'étudier les effets de la température sur le comportement des sols insaturés.
• Acquisition automatisée de données: Un logiciel dédié calcule et trace automatiquement les courbes SWCC réduit les erreurs de traitement manuel des données.
• Procédure d'essai normalisée: est entièrement conforme à la norme ASTM D6836 et à la norme ISO 11274 ∙ les résultats des essais sont reconnus internationalement.

Le choix

Flux de processus

• Préparation des échantillons: Préparer un échantillon de sol de la taille spécifiée selon les procédures standard; mesurer la teneur initiale en eau; placer dans un anneau de coupe.
• Disque en céramique saturée: Saturer complètement le disque en céramique de 15 bar à entrée d'air élevée et retirer toutes les bulles d'air.
• Installation de spécimens: placer le disque de céramique saturé au fond de la chambre à pression; placer l'échantillon au-dessus du disque de céramique, en veillant à un bon contact.
• Connecter le système de drainage: Connectez la conduite de drainage au dispositif de mesure du volume (plage 0-200 ml, précision ±0,01 ml).
• Appliquer une pression d'air: Appliquer progressivement la pression d'air cible (0­1,5 MPa, librement réglable) à l'aide du régulateur de haute précision.
• Mesurer le drainage et déterminer l'équilibre: Lorsque le drainage de l'échantillon de sol à cette aspiration atteint l'équilibre, le volume de drainage cumulé est enregistré à l'aide du dispositif de mesure du volume.L'équilibre est généralement considéré comme atteint lorsque des lectures successives (e.g., sur 24 heures) changement de moins de 0,01 ml.
• Augmenter l'aspiration par étapes: Selon le plan d'essai, augmenter progressivement la pression de l'air (augmentant ainsi l'aspiration matricielle) et répéter les étapes 5 à 6 pour obtenir des données de drainage à plusieurs points d'aspiration.
• Déchargement et pesage du spécimen: Après avoir terminé tous les points d'aspiration, relâcher la pression de l'air, retirer l'échantillon et mesurer la teneur finale en eau.
• Calcul des données: En utilisant les volumes de drainage à chaque étape d'aspiration ainsi que les teneurs en eau initiale et finale, calculer la teneur en eau volumique (ou le degré de saturation) à chaque point d'aspiration.
• Montage en courbe SWCC: Graphiquer les valeurs d'aspiration par rapport aux teneurs volumiques correspondantes en eau sur un graphique semi-logarithmique; utiliser un logiciel professionnel pour effectuer l'ajustement de la courbe et obtenir le SWCC complet.
• Paramètres à extraire: À partir de la courbe SWCC, extraire les paramètres clés valeur d'entrée d'air (AEV), teneur en eau résiduelle, pente de la courbe, etc.
• Génération de rapports: Produire un rapport d'essai qui inclut la courbe SWCC et les paramètres clés.
