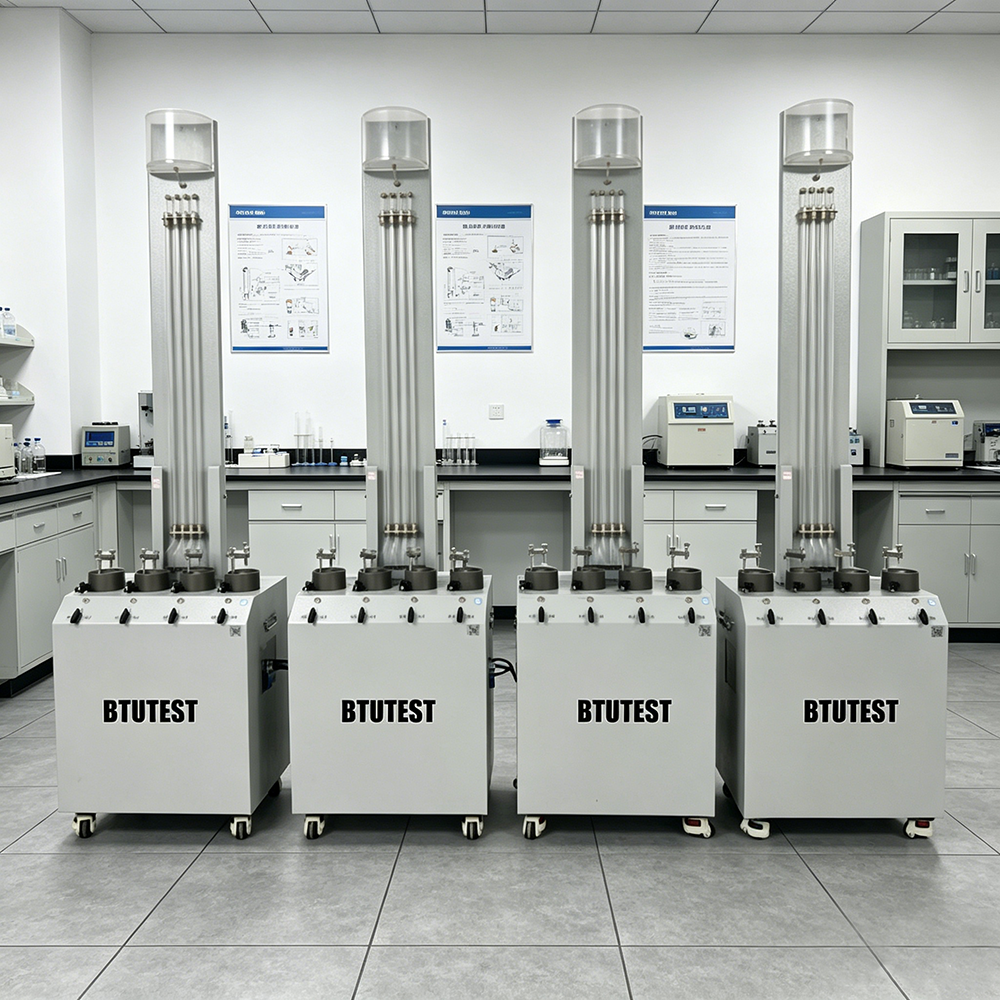

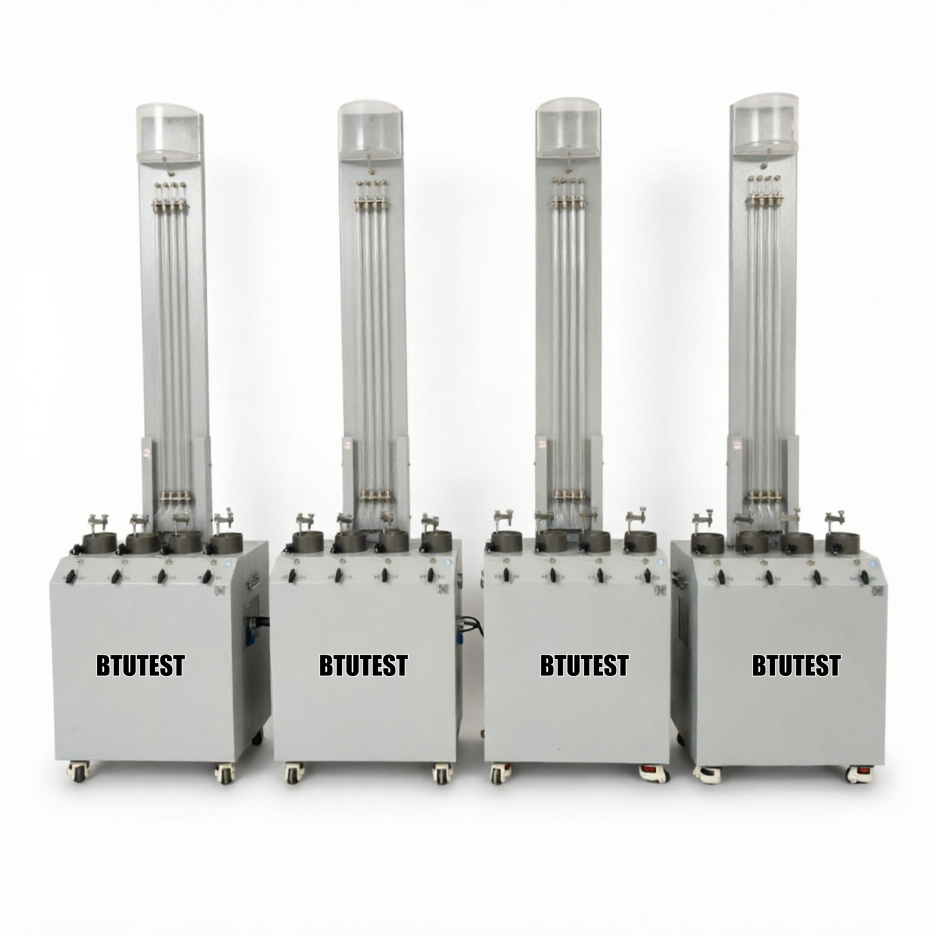

Perméamètre intelligent à tête tombante à quatre unités

Description de produit

Perméamètre de tête de chute intelligent à quatre unités pour les sols à grains fins

ModèleUnités de mesure- Le FHP-4

Définition

Cet équipement est unPerméamètre de tête de chute intelligent à quatre unités pour les sols à grains fins, modèleUnités de mesure- Le FHP-4, utilisé pour déterminer le coefficient de perméabilité des sols à grains fins (sillage, argile de sillage, argile et sols environnementaux).permettant des essais simultanés de perméabilité de la tête de chute sur quatre échantillons, remplaçant le perméamètre classique de type 55.

• Testeur de coefficient de perméabilité entièrement automatique
• Le diamètre de l'échantillon est de 61,8 mm (zone 30 cm2).
• Hauteur de l'échantillon 40 mm (longueur du chemin d'écoulement)
• Surface de la section transversale du tube de la tête en chute 0,785 cm2
• Capteur de niveau de liquide: portée 2000 mm tête d'eau, résolution 0,1 mm, précision ±0,15% FS
• réservoir d'eau: 6 litres, scellé pour maintenir la propreté de l'eau
• Équipé d'un système et d'un logiciel d'acquisition de données, affichage en temps réel de la hauteur de la tête d'eau, de l'état de l'essai, etc.
• Interface de communication à grande vitesse avec ordinateur; logiciels de surveillance des courbes de fonctionnement en temps réel, stockage et acquisition de données

Normes de test (internationales)

• Pour l'utilisation dans les machines de traitement de l'air(Méthode d'essai standard pour la perméabilité des sols ∼ méthode de la tête en chute)
• Pour l'aéronef(Perméabilité du sol à l'aide d'un perméamètre de paroi flexible)
• Pour les produits à base de plantes(Essai géotechnique  Essai de perméabilité)
• BS 1377-6(test de perméabilité selon la norme britannique)
• Chinois SL 237-042(Procédure d'essai géotechnique  Essai de perméabilité de la tête en chute)
• JGS 0563(norme japonaise d'essai de perméabilité)

L'équipement est adapté aux essais de perméabilité de la tête de chute sur des sols à grains fins et peut satisfaire aux exigences des normes ci-dessus concernant la taille de l'échantillon, la mesure de la tête d'eau,acquisition de données, etc.

Spécification

Paramètre	Spécification
Modèle	Le nombre d'équipements utilisés est le suivant:
Nom de l'instrument	Perméamètre de tête de chute intelligent à quatre unités pour les sols à grains fins
La structure	Quatre unités (4 cellules de perméamètre indépendantes)
Diamètre du spécimen	61.8 mm (zone de 30 cm2)
Hauteur de l'échantillon	40 mm (longueur du flux)
Surface de la section transversale du tube de la tête en chute	00,785 cm2
Capteur de niveau de liquide	Portée de 2000 mm de tête d'eau, résolution 0,1 mm, précision ±0,15% FS
réservoir d'eau	6 L, scellés
Acquisition de données	Système et logiciel inclus; affichage en temps réel de la tête d'eau, état de l'essai
Interface de communication	Interface haute vitesse
Fonctions logicielles	Surveillance en temps réel des courbes, stockage et acquisition de données
Types de sols applicables	Silt, argile siltée, argile, sols environnementaux

Détails

• Structure indépendante à quatre unités- 4 échantillons peuvent être testés simultanément, ce qui améliore considérablement l'efficacité; chaque cellule perméamétrique est indépendante pour éviter les interférences.
• Conçus pour les sols à grains fins
• Méthode de la tête en chute- Convient pour les sols à faible perméabilité (k = 10−5 à 10−8 cm/s), calcule le coefficient de perméabilité à partir de la décomposition de la tête d'eau au fil du temps.
• Capteur de niveau de liquide de haute précision- portée 2000 mm, résolution 0,1 mm, précision ± 0,15% FS - bien supérieure à la lecture manuelle.
• Réservoir d'eau scellé- 6 litres; la conception scellée empêche la contamination et l'évaporation de la source d'eau.
• Acquisition et logiciels entièrement automatisés- Affichage en temps réel des courbes de décomposition de la tête d'eau, calcul automatique du coefficient de perméabilité, stockage automatique des données, lecture des courbes.
• Remplace le perméamètre classique de type 55Le type 55 traditionnel est une unité avec lecture manuelle; cet équipement est à quatre unités et entièrement automatique, ce qui améliore considérablement l'efficacité et la précision.
• Applicabilité claire¢ les sols en boue, en argile boueuse, en argile et en environnement (par exemple, les sols contaminés, les sols solidifiés/stabilisés).

Application du projet

• Enquête géotechnique sur site- déterminer les coefficients de perméabilité des couches naturelles de sol à grains fins pour l'analyse des fuites.
• Ingénierie du remplissageÉvaluer la perméabilité des digues, des remplissages de barrages et des sous-grades.
• Géotechnique environnementale- Mesurer la perméabilité des sols contaminés et des sols solidifiés/stabilisés pour évaluer les performances de la barrière.
• Enseignement et recherche- les laboratoires universitaires de mécanique des sols pour les expériences étudiantes et les essais de recherche.
• Remplacement de l'ancien équipement¢ Mise à niveau des perméametres classiques de type 55 pour une automatisation accrue.

Les avantages

• Efficacité élevée de quatre unités- 4 échantillons testés en une seule fois, quatre fois l'efficacité d'un dispositif à un seul appareil.
• Mesure entièrement automatiqueLes capteurs de niveau de liquide enregistrent automatiquement les changements de tête d'eau; le logiciel calcule automatiquement le coefficient de perméabilité, éliminant ainsi les erreurs de lecture humaines.
• Haute précisionLa résolution de la tête d'eau est de 0,1 mm, la précision est de 0,15% FS, supérieure à la lecture manuelle (généralement de 1 mm).
• Réservoir d'eau scelléIl empêche la contamination et l'évaporation de l'eau, assurant ainsi une qualité de l'eau stable.
• Surveillance des courbes en temps réelLe logiciel affiche en temps réel les courbes de tête d'eau par rapport au temps pour une évaluation facile de l'état d'essai.
• Stockage automatique des donnéesLes données des essais peuvent être exportées pour faciliter la génération de rapports.
• Applicabilité étendue les sols environnementaux, notamment les sols boueux, argileux et boueux.
• Amélioration des équipements traditionnelsPlus avancée et plus pratique que les perméametres de type 55.

Le choix

Sélectionnez cet équipement ou comparez-le avec d'autres types en fonction des exigences d'essai:

Flux de processus

Exemple:Épreuve de perméabilité de la tête en chute à quatre unités (sol à grains fins)

• Préparation des échantillons
  • Couper le sol à grains fins ou préparer un échantillon remodelé à l'aide d'un anneau de coupe de 61,8 mm × 40 mm.
  • Mesurer la teneur initiale en eau et saturer l'échantillon (immersion sous vide ou sous l'eau).

• Installation de spécimens
  • Placez l'échantillon saturé dans la cellule de perméamètre (avec une pierre poreuse au fond), en veillant à ce qu'il n'y ait pas de fuite d'air ou de fuite des parois latérales.
  • Montez les quatre cellules de perméamètre sur la base de l'unité et connectez les tubes de tête en chute libre.
  • Connectez le réservoir d'eau et les tuyaux, en veillant à ce que toutes les connexions soient scellées.

• Dé-aération et saturation
  • Ouvrez la vanne d'admission de l'eau pour permettre à l'eau de s'écouler vers le haut à travers l'échantillon, éjectant les bulles d'air de l'échantillon et des lignes.
  • Fermez la soupape d'aération pour obtenir une saturation complète de l'échantillon.

• Réglage des paramètres d'essai
  • Dans le logiciel, entrée: hauteur de l'échantillon (40 mm), surface de l'échantillon (30 cm2), surface de la section transversale de la tête de chute du tube (0,785 cm2).
  • Le système de freinage doit être équipé d'un dispositif de freinage de type V, qui doit être équipé d'un système de freinage de type V.
  • Définir l'intervalle d'échantillonnage (par exemple, 1 seconde ou déclenchement automatique).

• Commencez le test
  • Le logiciel commence à enregistrer la tête d'eau par rapport au temps (lecture automatique du capteur de niveau de liquide).
  • Graphique en temps réel de la courbe de désintégration de la tête d'eau (échelle semi-log).
  • L'essai se termine automatiquement lorsque la tête d'eau atteint la valeur finale (ou peut être arrêté manuellement).

• Enregistrement et calcul des données
  • Le logiciel enregistre automatiquement les données sur la température et la température.
  • Calcule le coefficient de perméabilité en utilisant la formule de la tête en chute:
    e a = surface de la section transversale de la tête de chute du tube, L = hauteur de l'échantillon, A = surface de l'échantillon, t = intervalle de temps, h1 et h2 sont les têtes d'eau correspondantes.
  • Des valeurs k multiples peuvent être calculées sur différents intervalles de temps et mesurées en moyenne.

• Nettoyage
  • Après l'essai, fermer l'entrée d'eau et retirer l'échantillon.
  • Nettoyez les cellules, les tuyaux et le réservoir d'eau.

Résumé:Le BTU-FHP-4 est un perméamètre de tête de chute intelligent de quatre unités spécialement conçu pour les sols à grains fins tels que le limon, l'argile et l'argile siltée.équipé d'un capteur de niveau de liquide de haute précision (0.1 mm de résolution), un logiciel entièrement automatique, affichage en temps réel de la courbe temporelle de la tête d'eau et calcul automatique du coefficient de perméabilité,Il remplace le perméamètre classique de type 55 et améliore considérablement l'efficacité et la précisionIl est adapté à l'enquête géotechnique sur les sites, à l'ingénierie de remplissage, à la géotechnique environnementale et à d'autres domaines.Veuillez noter que cet équipement ne convient pas aux sols grossiers (qui nécessitent un perméamètre de tête constant) et est destiné à un usage en laboratoire..
