Appareil de compression automatique non confiné

1. Description

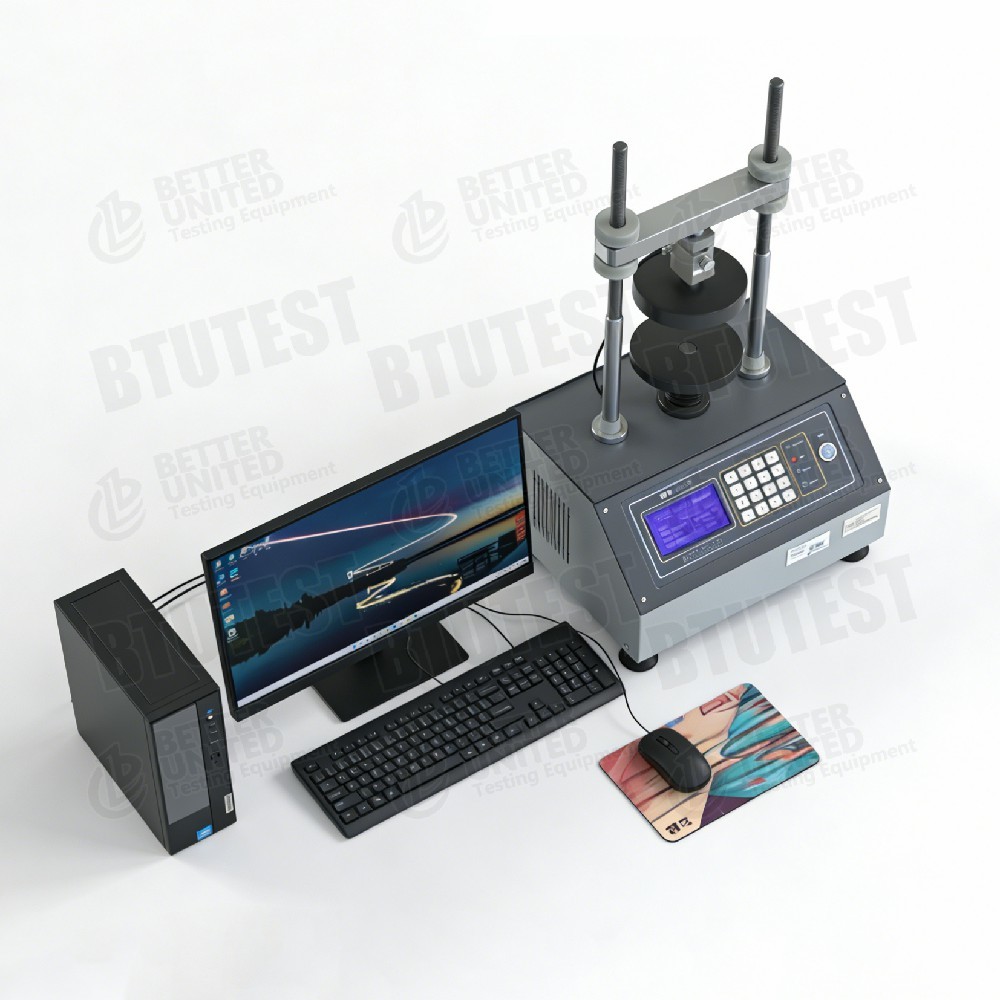

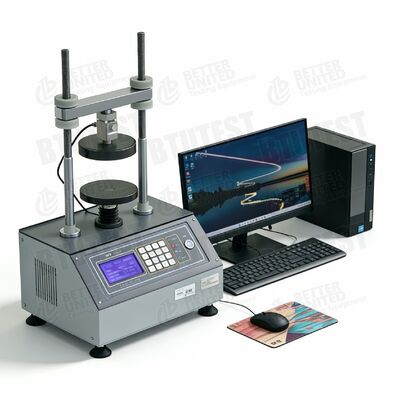

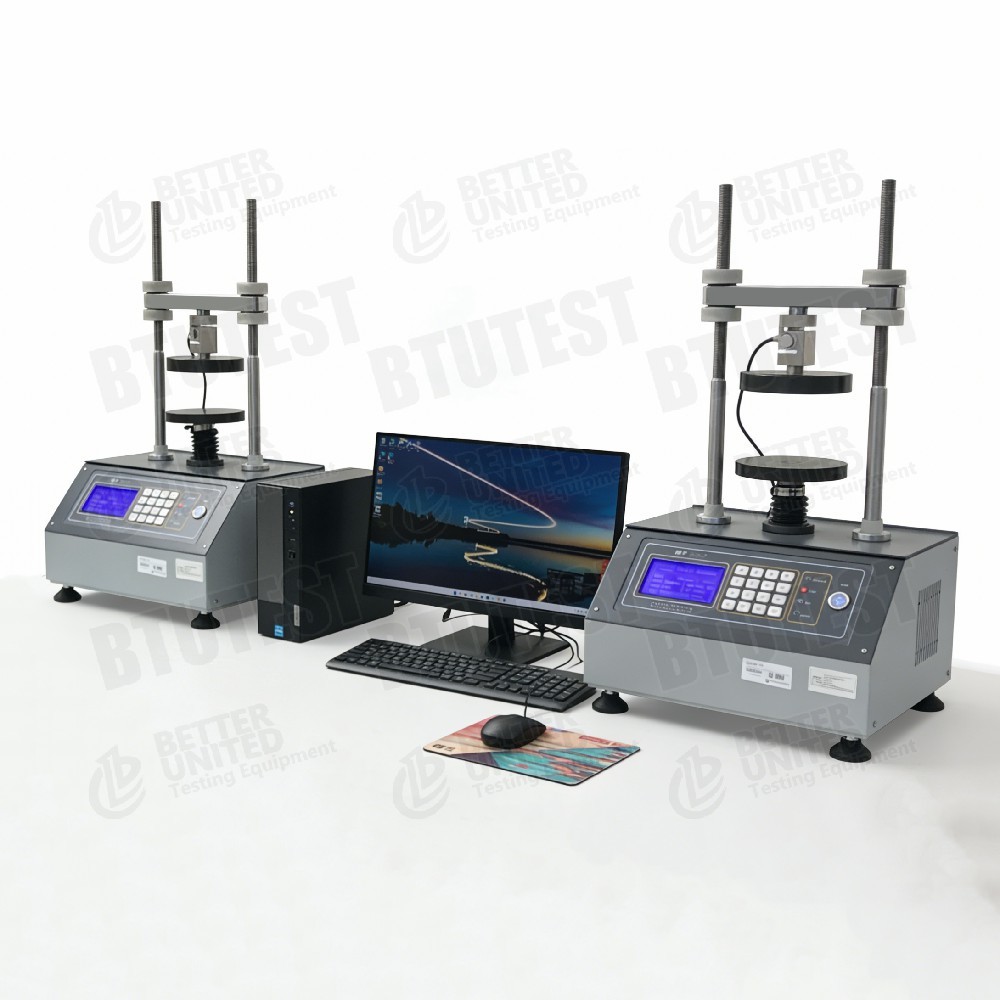

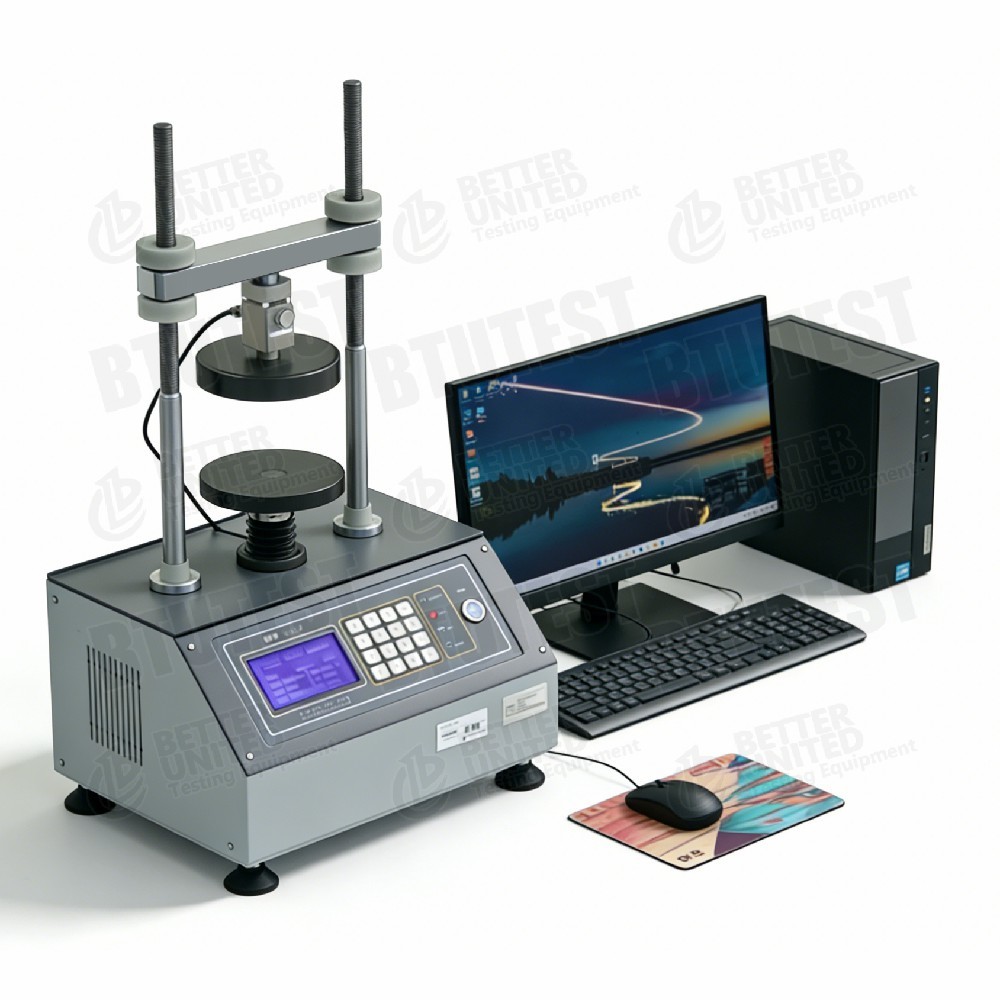

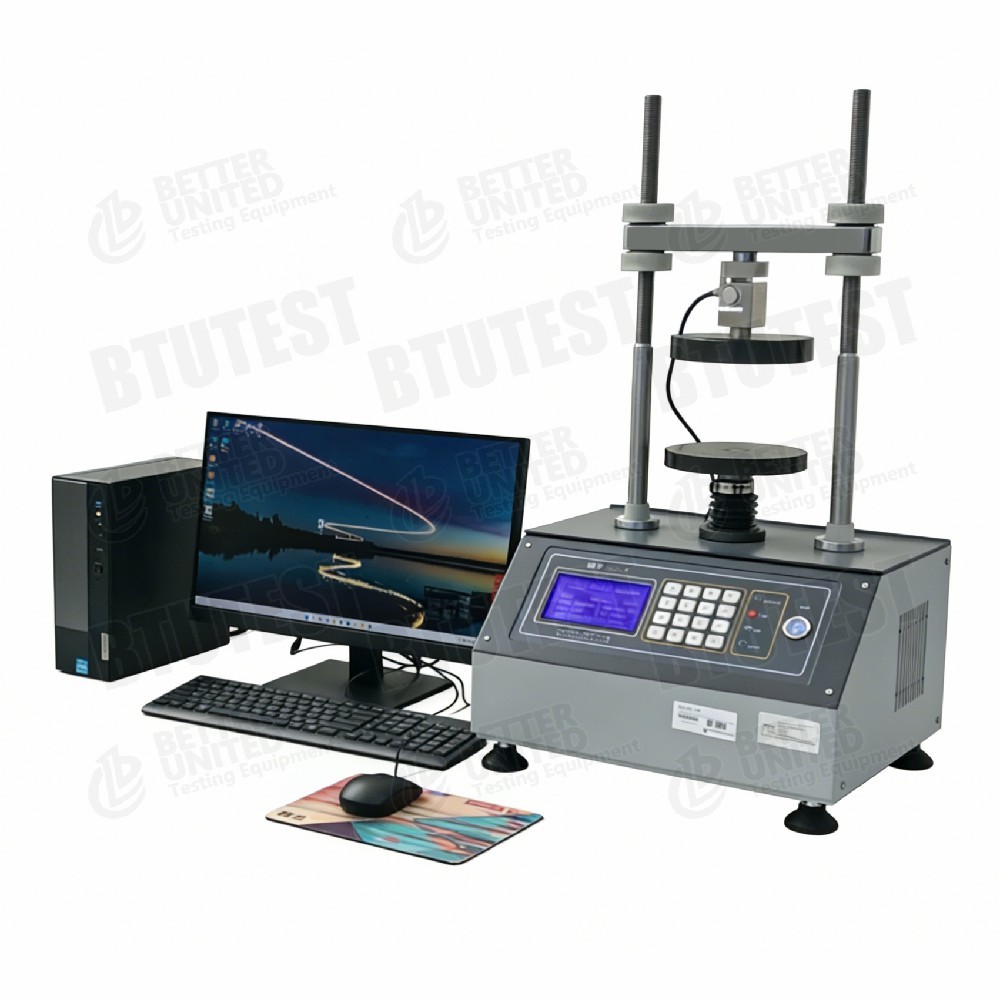

Cet équipement est unAppareil de compression non confiné entièrement automatique (BTU-Série WXY), y compris les modèles WXY-1F, WXY-3F et WXY-6F. Il est principalement utilisé pour les essais de résistance à la compression non confinés en géotechnique (c'est-à-dire les essais de compression uniaxiale sans pression de confinement). L'appareil permet un contrôle, une acquisition et un traitement de données entièrement automatiques tout au long du test, un affichage en temps réel de diverses courbes et une génération automatique de tables et de courbes de test conformes aux normes.

2. Normes d'essai

• ASTM D2166 (Test de résistance à la compression non confinée)
• BS 1377 : Partie 7 (norme britannique)
• ISO 17892-2 (essais géotechniques en laboratoire)
• SL 237-1999 (spécification chinoise pour les analyses de sol)
• JGS 0523 (méthode japonaise d'analyse du sol)

3. Spécification (paramètre)

4. Détail (détails techniques)

jeTaille du spécimen:Max. Ø101 mm × H200 mm, une taille standard pour les essais en milieu ouvert.

jePlages de force axiale: Trois capacités optionnelles – 10 kN, 30 kN, 60 kN – permettant la sélection d'une plage de charge appropriée en fonction de la résistance du sol pour améliorer la précision des mesures.

jeVitesse de cisaillement: 0,00001 ~ 6 mm/min, large plage réglable, prenant en charge à la fois les tests de défaillance par fluage ultra-lent et les vitesses conventionnelles (par exemple, 1 à 2 mm/min) pour les tests standard.

jeFonctions du logiciel:

u Contrôle entièrement automatique de la vitesse de cisaillement et du processus de chargement

u Acquisition et affichage en temps réel des courbes de déplacement, de contrainte, de déformation et autres

u Génération automatique de tableaux et courbes conformes aux normes après l'essai

u Prend en charge l'exportation et l'impression de données

5. Demande

jeIngénierie des routes et du sol de fondation: Déterminer la résistance à la compression libre des sols pour évaluer la capacité portante

jeIngénierie des pentes et des excavations: Obtenir la résistance au cisaillement non drainé

jeÉvaluation des sols mous: Contrôle qualité des argiles molles, remblais compactés

jeComparaison des matériaux: Essais comparatifs de résistance de différents sols stabilisés (sols traités ciment/chaux)

jeLaboratoires d'enseignement: Enseignement expérimental de base en mécanique des sols

6. Avantages

jeFonctionnement entièrement automatique: Aucune intervention manuelle requise pour la vitesse de cisaillement ou l'enregistrement des données, améliorant ainsi l'efficacité et la répétabilité des tests

jePlages de charge sélectionnables(10/30/60kN) : Différents modèles couvrent différentes plages de résistance ; alternativement, une seule unité peut accueillir plusieurs gammes en changeant les capteurs (selon la configuration)

jeCapacité de vitesse ultra-basse: 0,00001 mm/min pour l'étude des processus de rupture ou des caractéristiques de fluage

jeLogiciel hautement intégré: Du contrôle et de l'acquisition à la génération de rapports – tout en un, réduisant les barrières opérationnelles

jeConception compacte: Plus simple que l'appareil triaxial, adapté aux laboratoires de terrain ou aux tests rapides

7. Que choisir (guide de sélection)

8. Flux de processus

1.Préparation des échantillons→ Préparer une éprouvette de sol cylindrique de Ø101×H200 mm (non remaniée ou remaniée)

2.Monter un spécimen→ Placer l'éprouvette centrée sur le plateau inférieur ; ajuster le plateau supérieur pour qu'il entre en contact avec la surface de l'échantillon (appliquer une charge d'assise initiale minimale)

3.Paramétrage→ Régler la vitesse de tonteet fréquence d'acquisition des données dans le logiciel

4.Démarrer l'essai→ Le système applique automatiquement une charge axiale à la vitesse définie, acquérant la force axiale et le déplacement en temps réel

5.Surveillance des données→ Le logiciel trace la courbe contrainte-déformation, la courbe force axiale en fonction du temps, etc., en temps réel

6.Détermination de l'échec→ Arrêtez-vous lorsqu'une contrainte maximale est suivie d'une charge continue jusqu'à une déformation axiale de 15 à 20 %, ou lorsque l'éprouvette présente une défaillance évidente

7.Traitement des résultats→ Calculer la résistance à la compression non confinée qu ; si nécessaire, calculer la résistance au cisaillement non drainé Su = qu/2

8.Sortie du rapport→ Le logiciel génère automatiquement des tableaux et des courbes contrainte-déformation conformes aux normes ; prend en charge l'impression ou l'exportation
