Appareil de consolidation KO

Description de produit

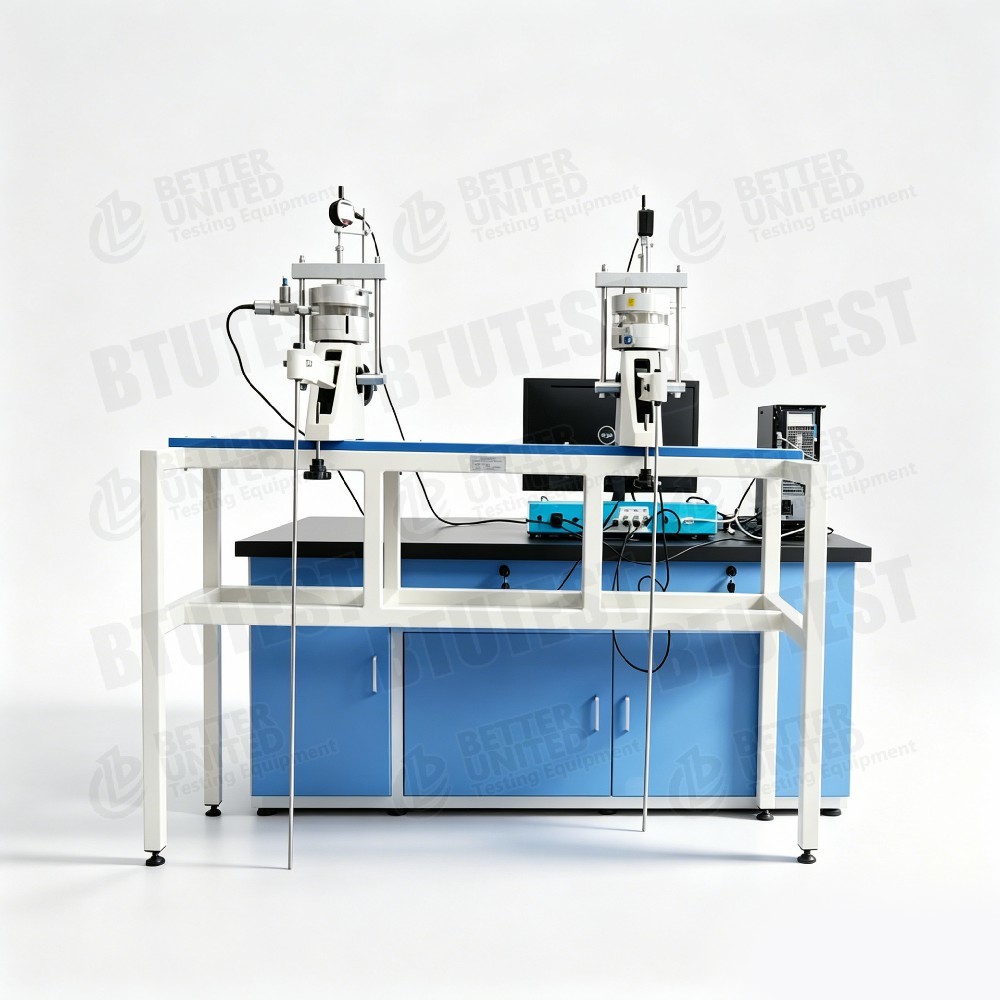

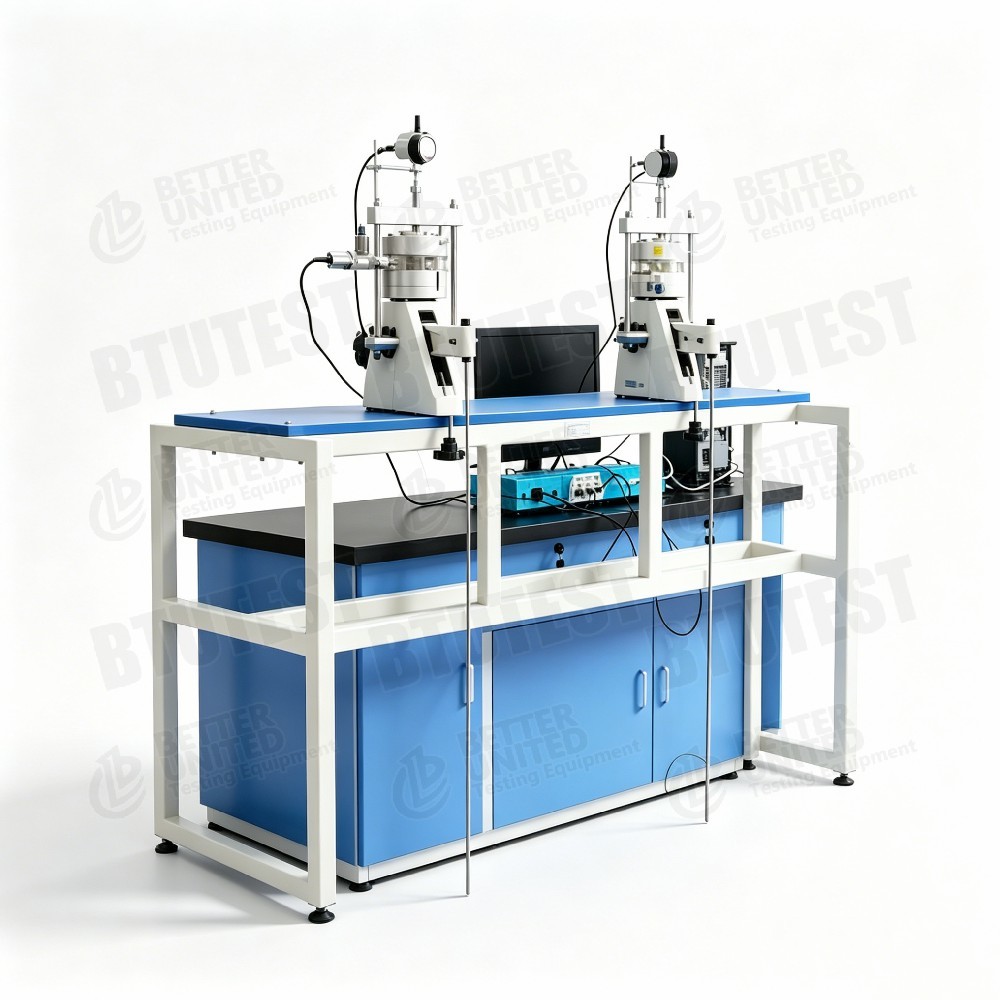

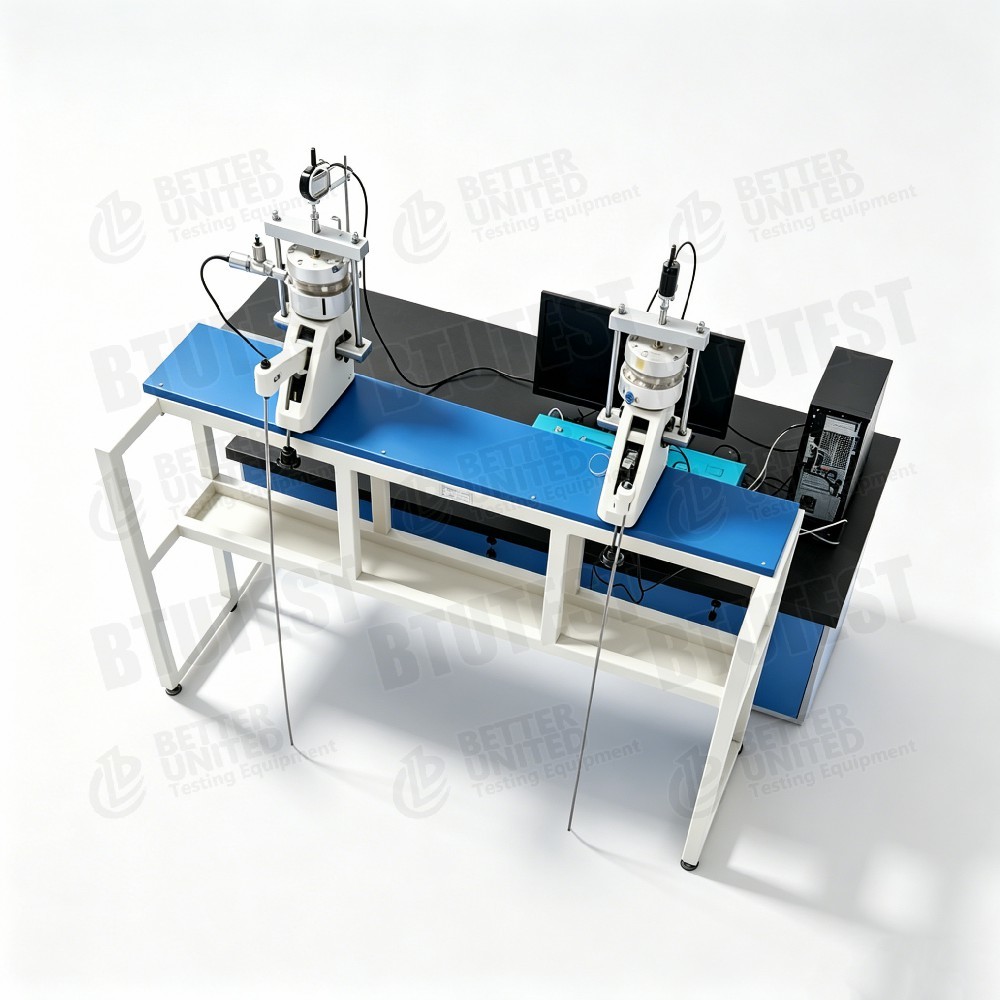

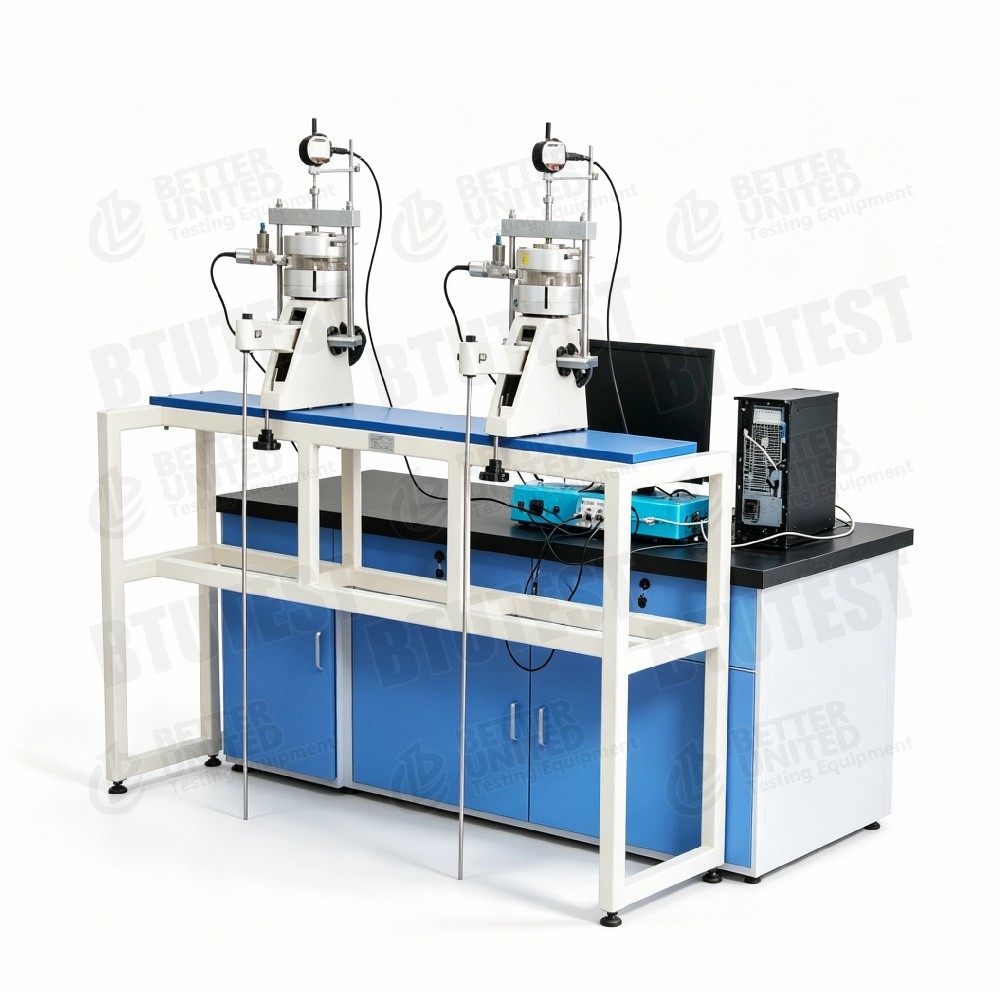

Appareil de consolidation KO

ModèleBTU-STC-KO

Description

Cet équipement est unAppareil de consolidation KO, modèleBTU-STC-KO, utilisé pour déterminer lecoefficient de pression des terres au repos (K₀)d'échantillons de sol d'un diamètre de Ø61,8 mm. La pression latérale sans conditions de déformation latérale est mesurée à l'aide d'un manomètre interstitiel (ou d'un capteur de pression latérale). Il est principalement utilisé pour étudier les caractéristiques de compression du sol sous contrainte latérale, fournissant des valeurs K₀ pour les calculs de tassement et l'analyse de la pression des terres.

Présentation du système : L'appareil de consolidation KO permet de déterminer le coefficient de pression des terres au repos pour des éprouvettes de sol Ø61,8 mm. La pression latérale peut être mesurée par un appareil de mesure de la pression interstitielle.

Normes de test (internationales)

• ASTM D2435(Consolidation unidimensionnelle – les conditions K₀ peuvent être dérivées)
• ASTM D4186(Consolidation CRS – mesure K₀ possible)
• ASTM D4767(Compression triaxiale – étape de consolidation K₀)
• ISO 17892‑5(Essai de consolidation)
• BS 1377‑6(Essai de consolidation)
• Chinois GB/T 50123‑2019(Norme pour les méthodes d’analyse de sol – inclut le test K₀)

L'équipement peut répondre aux exigences de ces normes en matière de mesure de pression latérale, de chargement axial, de mesure de déplacement, etc.

Spécification

Remarque : La capture d'écran ne précise pas la pression axiale maximale, la méthode de chargement (levier/servo), la plage du capteur de pression latérale, la précision, etc. – reportez-vous au manuel du produit.

Détail

• Principe de consolidation K₀– Sous contrainte entièrement latérale (déformation latérale nulle), une pression axiale est appliquée à l'éprouvette et la pression latérale (σ h) est mesurée. Le coefficient de pression des terres au repos est K₀ = σ_h / σ_v.
• Taille du spécimen– Diamètre 61,8 mm, hauteur 40 mm (rapport hauteur sur diamètre ≈0,65, commun pour les essais de consolidation K₀).
• Mesure du déplacement axial– Portée 12,7 mm, résolution 0,01 mm (10 μm), permettant un enregistrement par compression précis.
• Joint de cellule de pression– Aucune fuite à pression nominale, variation de volume <0,20 ml (très faible variation volumétrique, assurant une rigidité latérale).
• Mesure de pression latérale– À l’aide d’un manomètre interstitiel (connecté à un capteur de pression latérale ou à un capteur de pression liquide).
• Matériaux adaptés– Sols à grains fins (argile, argile limoneuse), couramment utilisés pour la détermination du K₀ des sols saturés.

Application

• Calcul du règlement des fondations– Les valeurs K₀ sont utilisées pour estimer le tassement des sols normalement consolidés et surconsolidés (par exemple, méthode d'essai de consolidation K₀).
• Calcul de la pression des terres– K₀ est nécessaire pour calculer la pression des terres au repos sur les murs de soutènement, les murs de sous-sol, etc.
• Paramètres du modèle constitutif– Fournit le paramètre K₀ pour les modèles tels que Modified Cam Clay.
• Tests en laboratoire– Institutions de recherche et laboratoires universitaires de mécanique des sols.
• Validation du modèle numérique– Fournit des valeurs K₀ de laboratoire pour calibrer les modèles d’éléments finis.

Avantages

• Consolidation K₀ spécialisée– Conception dédiée à la mesure du coefficient de pression des terres au repos, structure compacte.
• Mesure de déplacement de haute précision– Résolution de 0,01 mm, répondant aux exigences de précision de déformation de consolidation.
• Bonne étanchéité– Modification du volume des cellules de pression <0,20 ml, assurant une contention latérale (déformation latérale quasiment nulle).
• Opération facile– La pression latérale peut être mesurée directement avec un manomètre interstitiel.
• Taille standard de l'échantillon– Ø61,8 mm est une taille courante, facilitant la préparation et la comparaison des échantillons.
• Compatibilité– Peut être utilisé avec différents systèmes de chargement (levier, servo, etc., à fournir séparément).

Que choisir

Sélectionnez cet équipement ou comparez-le avec d'autres configurations en fonction des exigences de test :

Flux de processus

Exemple:Test standard de consolidation K₀ (chargement par échelons, argile saturée)

• Préparation des échantillons
  • Découper une éprouvette d'argile intacte ou remodelée à l'aide d'un anneau Ø61,8×40 mm.
  • Saturer (saturation sous vide ou contre-pression), mesurer la teneur en eau initiale et la densité.

• Installation d'échantillon
  • Placer l'échantillon dans la cellule de pression du consolidomètre K₀, avec des pierres poreuses au-dessus et en dessous.
  • Installez le capteur de déplacement axial (mettez-le à zéro).
  • Connectez le système de mesure de pression latérale (pressiomètre interstitiel ou capteur de pression latérale) et désaérez la cellule de pression.
  • Positionnez la cellule de pression dans le cadre de chargement (par exemple, un cadre principal de consolidomètre séparé).

• Appliquer une pression d'assise initiale
  • Appliquer une petite pression axiale (par exemple, 5 kPa) et enregistrer le déplacement axial initial et la pression latérale.

• Définir les paramètres de test
  • Définissez la séquence de charge (par exemple, 25, 50, 100, 200, 400, 800 kPa).
  • La durée de chaque étape de chargement est généralement de 24 heures ou jusqu'à ce que la consolidation soit stable (changement de déplacement <0,01 mm par heure).
  • Définir les intervalles d'acquisition de données (par exemple, 0,1, 1, 10, 60 minutes).

• Commencer l'essai
  • Appliquez la première étape de charge axiale.
  • Enregistrez le déplacement axial et la pression latérale en temps réel.
  • À chaque étape de charge, une fois le déplacement axial stabilisé, enregistrez la pression latérale.

• Calculer K₀
  • Pour chaque étape de charge, K₀ = pression latérale (σh)/pression axiale (σv).
  • Tracez la courbe K₀ en fonction de la courbe σ_v.

• Fin et démontage
  • Après le test, décharger, retirer l'échantillon.
  • Nettoyez la cellule de pression et les capteurs.

• Informatique
  • Calculez les valeurs K₀ pour chaque étape de charge ; prendre la moyenne ou analyser la tendance.
  • Pour les sols normalement consolidés, K₀ ≈ 1 – sin φ′ (formule de Jaky) peut être utilisé pour la vérification.
  • Générez un rapport de test.

Si l'équipement est associé à unsystème de chargement servo, il peut effectuer un CRS ou un chargement automatique par étapes avec acquisition de la pression latérale en temps réel, améliorant ainsi l'efficacité.

Résumé:Le BTU-STC-KO est un appareil de consolidation K₀ dédié à la détermination du coefficient de pression des terres au repos d'éprouvettes de sol Ø61,8×40 mm. Il présente une résolution de déplacement axial de 0,01 mm et une cellule de pression bien étanche (changement de volume <0,20 ml). La pression latérale est mesurée via un manomètre interstitiel ou un capteur de pression latérale. Il convient aux calculs de tassement des fondations, à l'analyse de la pression des terres et à la détermination des paramètres du modèle constitutif. Notez que le système de chargement (par exemple, un bâti de charge consolidomètre) doit être fourni séparément ; si un chargement automatique de haute précision est nécessaire, un système d'asservissement peut être ajouté. L'appareil est conçu uniquement pour les sols à grains fins, avec une taille d'échantillon fixe.
