Appareil de consolidation Rowe

Description de produit

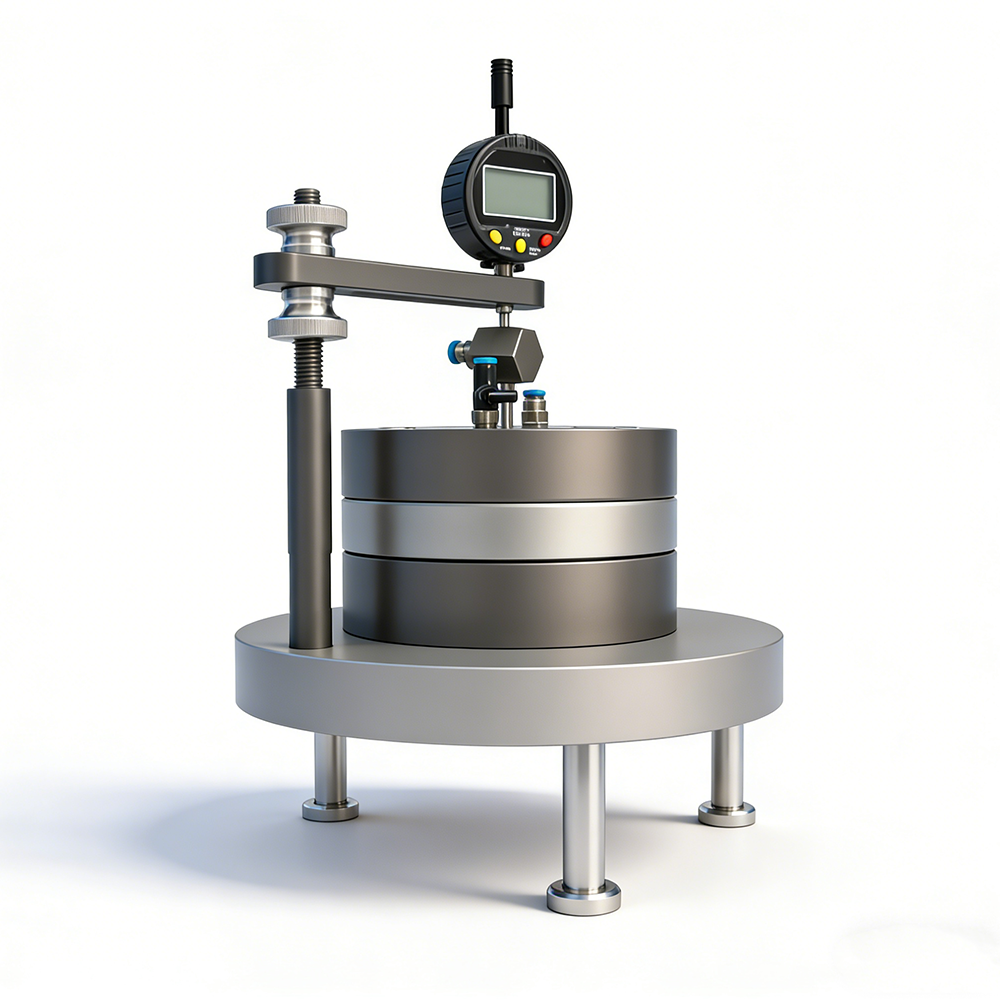

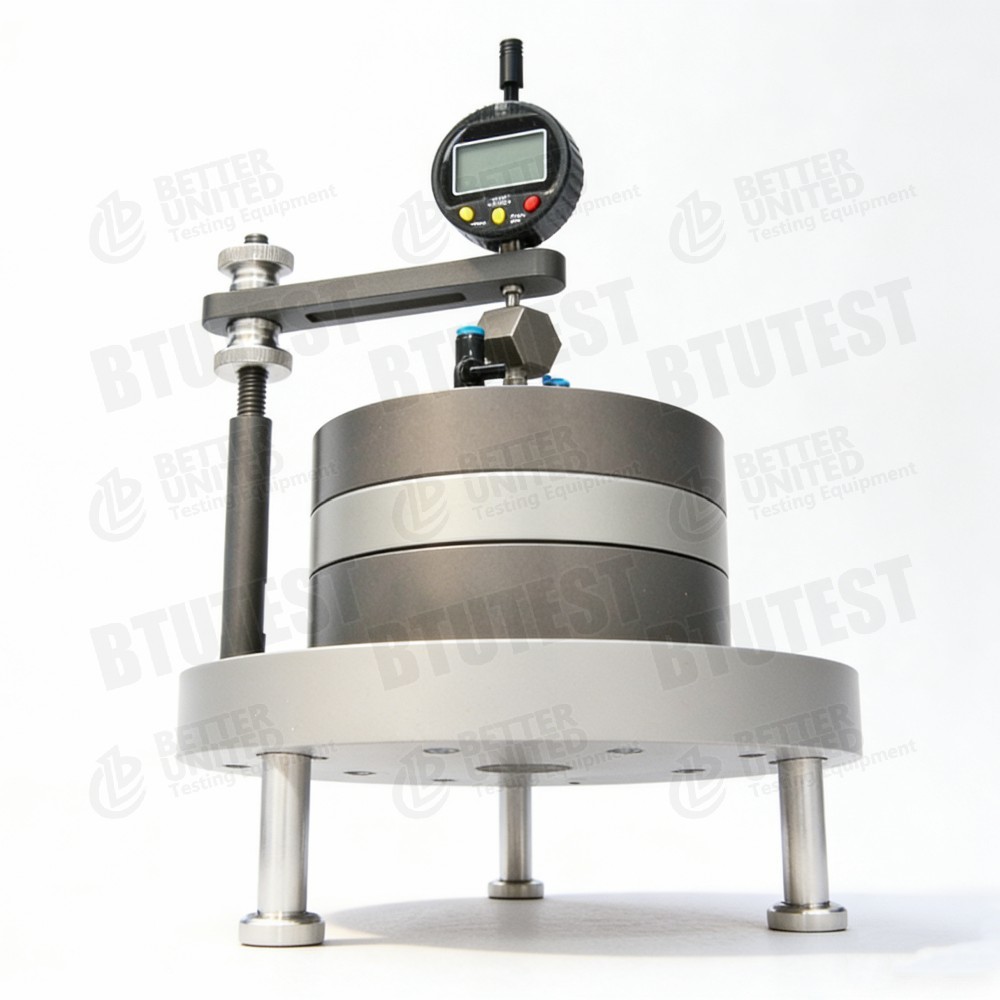

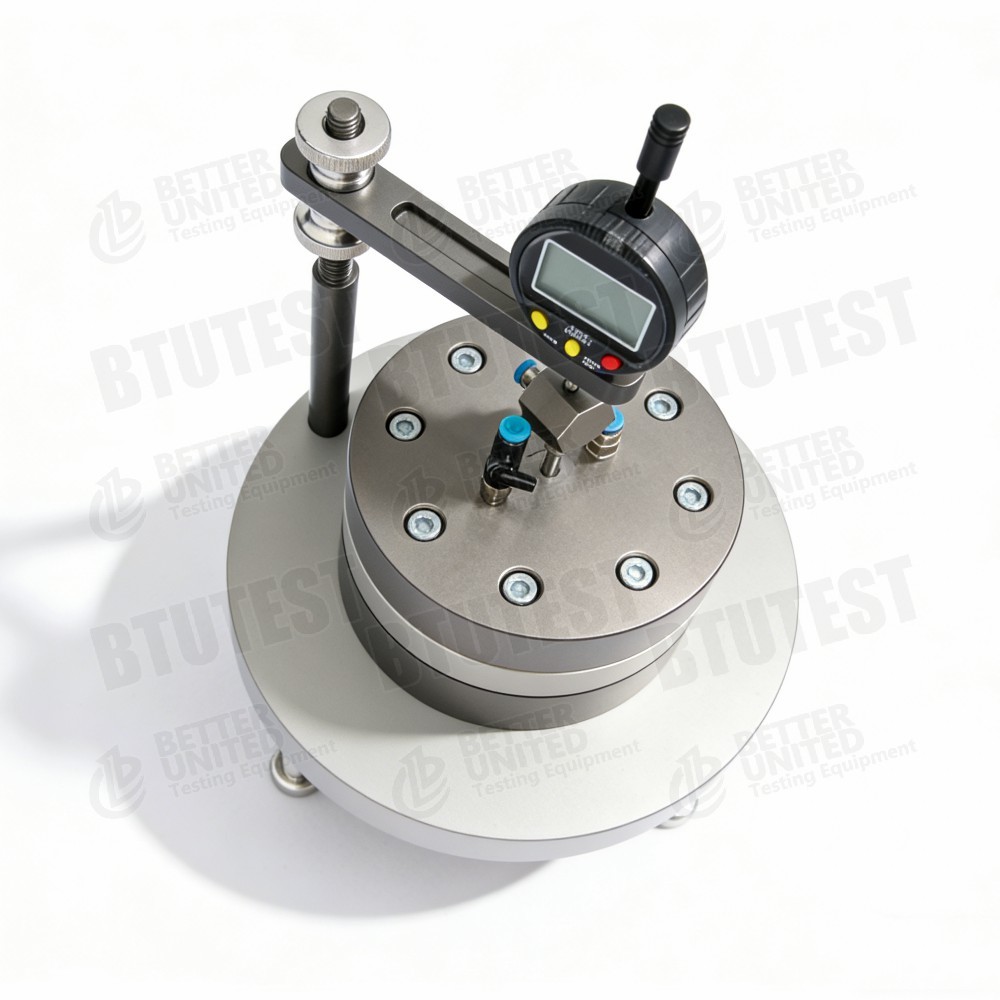

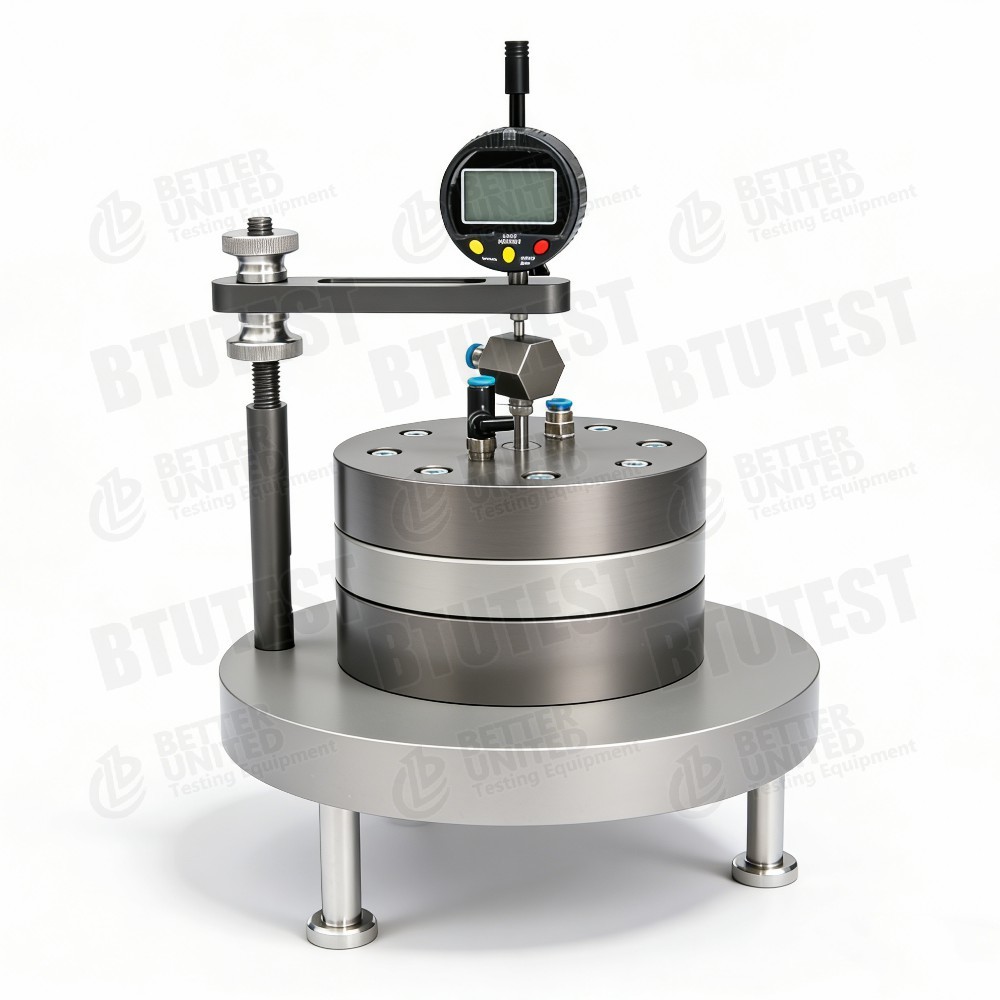

Appareil de consolidation Rowe

ModèleBTU-RCA-1

Description

Cet équipement est unAppareil de consolidation Rowe, modèleBTU-RCA-1, en utilisant une cellule de consolidation de type Rowe. Il peut effectuer divers tests de consolidation, notamment la consolidation standard (chargement-déchargement par étapes), CRS (taux de déformation constant), CRL (taux de chargement constant), la consolidation par saturation par contre-pression, la consolidation par fluage à long terme (avec mesure de la pression interstitielle en temps réel) et un module de consolidation-perméabilité en option. Principales caractéristiques :

• Taille de l'échantillon : Φ61,8 mm (bague coupante standard)
• La pression axiale et la contre-pression sont appliquées par des contrôleurs de pression/volume (2 MPa / 200 cc), précision ±0,1 % FS, contrôle par microprocesseur en boucle fermée de la pression de l'eau jusqu'à 1 kPa
• Contrôleur avec clavier à membrane intégré à 16 touches (non tactiles), prenant en charge le contrôle de la pression, le contrôle du volume, le chargement linéaire, etc.
• Mesure et affichage du changement de volume jusqu'à 1 mm³ (0,001 cc), précision ±0,01 ml
• Capteur de pression interstitielle : 2 MPa, précision ±0,1 % FS, résolution 1 kPa
• Capteur de déplacement vertical : plage de 0 à 12,7 mm, précision de 0,01 mm, avec son propre écran LCD (sélectionnable en pouces/mm), bouton zéro, alimenté par pile bouton ou système d'acquisition
• Fourni avec un logiciel informatique d'acquisition et de contrôle de données (AdvancedGeoLAB-Rowe Consolidation Software), capable de saturation en contre-pression, de consolidation par chargement par étapes, CRS, CRL, de consolidation par fluage à long terme avec mesure de la pression interstitielle en temps réel ; Le module de post-traitement calcule automatiquement av, Es, Cv, Pc, etc., et trace la racine carrée des courbes de temps, des courbes log-temps, des courbes e-p, des courbes e-lg p, des courbes H-P, etc.

Normes de test (internationales)

• ASTM D2435(Consolidation unidimensionnelle des sols)
• ASTM D4186(Taux constant de consolidation des déformations – CRS)
• ASTM D4546(Consolidation chargement-déchargement-rechargement)
• ASTM D4767(Compression triaxiale – principe de saturation en contre-pression similaire)
• ASTM D5084(Test de perméabilité – correspondant au module consolidation‑perméabilité)
• ISO 17892‑5(Essai de consolidation)
• BS 1377‑6(Essai de consolidation)

L'équipement peut répondre aux exigences de ces normes en matière de chargement, de saturation de contre-pression, de mesure de pression interstitielle, CRS/CRL, etc.

Spécification

Détail

• Cellule de consolidation Rowe– Un type de consolidomètre à contraintes axiales égales qui applique une pression axiale via des moyens hydrauliques ou pneumatiques, offrant une répartition plus uniforme des contraintes et une friction réduite des parois latérales, adapté aux tests de consolidation de haute précision.
• Contrôleurs double pression/volume– Utilisé pour appliquer une pression axiale et une contre-pression (ou mesurer la pression interstitielle). Chaque contrôleur est indépendant, avec une capacité volumique de 200 cc, une résolution de 0,001 cc, permettant un contrôle précis des changements de pression et de volume pour les tests de saturation en contre-pression, CRS, CRL et de perméabilité.
• Contrôle par microprocesseur en boucle fermée– Précision du contrôle de la pression de l’eau jusqu’à 1 kPa, bien supérieure aux consolidomètres conventionnels.
• Mesure de la pression interstitielle en temps réel– Surveille en permanence la pression de l’eau interstitielle pendant la consolidation, utilisée pour le calcul du Cv dans les tests CRS et l’analyse efficace des contraintes.
• Mesure de déplacement de haute précision– Résolution de 0,01 mm, avec son propre écran LCD pour un calibrage facile sur site.
• Tests multifonctions– Prend en charge le chargement par étapes, le CRS, le CRL, le fluage, la saturation en contre-pression et la perméabilité de consolidation en option, le tout dans un seul appareil.
• Logiciel puissant– Contrôle de test entièrement automatique, affichage des courbes en temps réel, calcul automatique des paramètres de consolidation et tracé de diverses courbes standard.
• Module de perméabilité à la consolidation en option– Permet de mesurer le coefficient de perméabilité lors de la consolidation pour étudier la relation k‑e.

Application

• Tests de consolidation de haute précision– Convient à l’étude des caractéristiques de compression et des paramètres de consolidation des sols à grains fins tels que les argiles molles.
• Consolidation de la saturation de la contre-pression– Pour les sols peu perméables, améliore la saturation pour obtenir des paramètres de consolidation précis.
• Consolidation rapide du CRS– Gain de temps de test, adapté aux tests par lots.
• Fluage à long terme– Étudie le comportement de consolidation secondaire des sols.
• Couplage consolidation-perméabilité(facultatif) – Étudie les changements de perméabilité pendant la compression.
• Recherche et enseignement– Recherche avancée sur la consolidation dans les universités et les instituts de recherche.

Avantages

• Contrôle de pression de haute précision– Précision du contrôle de la pression de l’eau 1 kPa, résolution volumique 0,001 cc, bien supérieure aux consolidomètres traditionnels.
• Cellule de Rowe– Faible frottement des flancs, répartition uniforme des contraintes, résultats plus fiables.
• Contrôleurs double pression/volume– Peut appliquer une pression axiale, une contre-pression ou mesurer un changement de volume – hautement intégré.
• Plusieurs modes de test– Chargement échelonné, CRS, CRL, fluage, saturation en contre-pression, perméabilité (en option) – tout en un.
• Mesure de la pression interstitielle en temps réel– Facilite une analyse efficace des contraintes et un calcul du Cv.
• Logiciel entièrement automatique– Contrôle, acquisition, calcul et traçage automatiques, réduisant ainsi les erreurs humaines.
• Fonctionnement pratique du contrôleur– Le clavier à membrane intégré permet un fonctionnement autonome sans ordinateur.
• Rentable– Comparé aux systèmes de consolidation triaxiale traditionnels, le consolidomètre Rowe offre des fonctionnalités similaires à moindre coût.

Que choisir

Sélectionnez cet équipement ou comparez-le avec d'autres modèles en fonction des exigences de test :

Flux de processus

Exemple:Saturation de contre-pression + test de consolidation CRS

• Préparation des échantillons
  • Découper une éprouvette intacte ou remodelée à l'aide d'un anneau de Ø61,8 mm ; hauteur généralement 20 mm ou 40 mm (en fonction de la hauteur de la cellule).
  • Mesurez la teneur en eau et la densité initiales.

• Installation d'échantillon
  • Placer l'échantillon dans la cellule de consolidation Rowe, avec des pierres poreuses et du papier filtre au-dessus et en dessous.
  • Connectez le capteur de pression interstitielle au bas (ou au haut) de l’échantillon.
  • Connectez le contrôleur de pression axiale et le contrôleur de contre-pression (si une saturation de contre-pression est requise).
  • Installez le capteur de déplacement vertical (mettez-le à zéro).

• Saturation de la contre-pression
  • Appliquez une contre-pression (par exemple, 200 kPa) via le contrôleur de contre-pression tout en appliquant une petite contrainte effective (par exemple, 5 kPa).
  • Surveiller la réponse de la pression interstitielle et calculer la valeur B ; lorsque B ≥ 0,95, la saturation est complète.

• Définir les paramètres du test CRS
  • Dans le logiciel, sélectionnez « Module de consolidation CRS ».
  • Réglez un taux de déformation constant (par exemple, 0,01 mm/min).
  • Réglez la contrainte axiale maximale (par exemple, 20 %) ou la pression axiale maximale (2 MPa).
  • Définir l'intervalle d'acquisition des données (par exemple, 1 seconde).

• Démarrer la consolidation CRS
  • Le contrôleur de pression axiale comprime l'échantillon à un taux constant.
  • Le logiciel enregistre la force axiale, le déplacement axial, la pression interstitielle et le temps en temps réel.
  • Trace la courbe contrainte-déformation et la courbe pression-déformation des pores.

• Condition d'arrêt
  • S'arrête automatiquement lorsque la contrainte prédéfinie ou la pression maximale est atteinte.

• Démontage et nettoyage
  • Déchargez la pression, relâchez la contre-pression, retirez l'échantillon, pesez et séchez pour mesurer la teneur en eau finale.
  • Nettoyez la cellule, les pierres poreuses et les capteurs.

• Informatique
  • Basé sur la théorie CRS, le logiciel calcule automatiquement :
    • Coefficient de consolidation (Cv) basé sur la pression interstitielle et le taux de chargement
    • Indice de compression (Cc), indice de rebond (Cs)
    • Pression de préconsolidation (Pc)
    • Coefficient de perméabilité (k) (indirectement)
  • Trace la courbe e‑lg p, la courbe Cv‑σ′, etc.
  • Génère un rapport de test.

Pour une consolidation par chargement par étapes: Définir une séquence de charge (par exemple, 25, 50, 100, 200, 400, 800 kPa) ; à chaque étape de chargement, enregistrer le déplacement et la pression interstitielle au fil du temps ; le logiciel calcule Cv, av, etc.
Pour consolidation par fluage: Appliquer une charge constante et enregistrer le déplacement et la pression interstitielle sur une longue période pour analyser le coefficient de consolidation secondaire Cα.
Pour test de perméabilité (facultatif): Après consolidation ou à un pas de charge spécifique, fermez la vanne de drainage, appliquez une différence de charge constante, mesurez le débit et calculez le coefficient de perméabilité.

Résumé:L'appareil de consolidation Rowe BTU-RCA-1 est un appareil de test de consolidation multifonction de haute précision. Il utilise une cellule de type Rowe et des contrôleurs de pression/volume doubles, prenant en charge les tests de saturation de contre-pression, CRS, CRL, chargement par échelons, fluage et de perméabilité en option. La précision du contrôle de pression est de 1 kPa, la résolution volumique de 0,001 cc, avec un logiciel entièrement automatique. Il convient aux études avancées de consolidation des sols à grains fins, en particulier pour les projets de recherche exigeant une haute précision. Notez la pression maximale (2 MPa) et la taille de l'échantillon (uniquement Ø61,8 mm) ; si une pression plus élevée ou des échantillons plus grands sont nécessaires, d’autres équipements doivent être envisagés.
