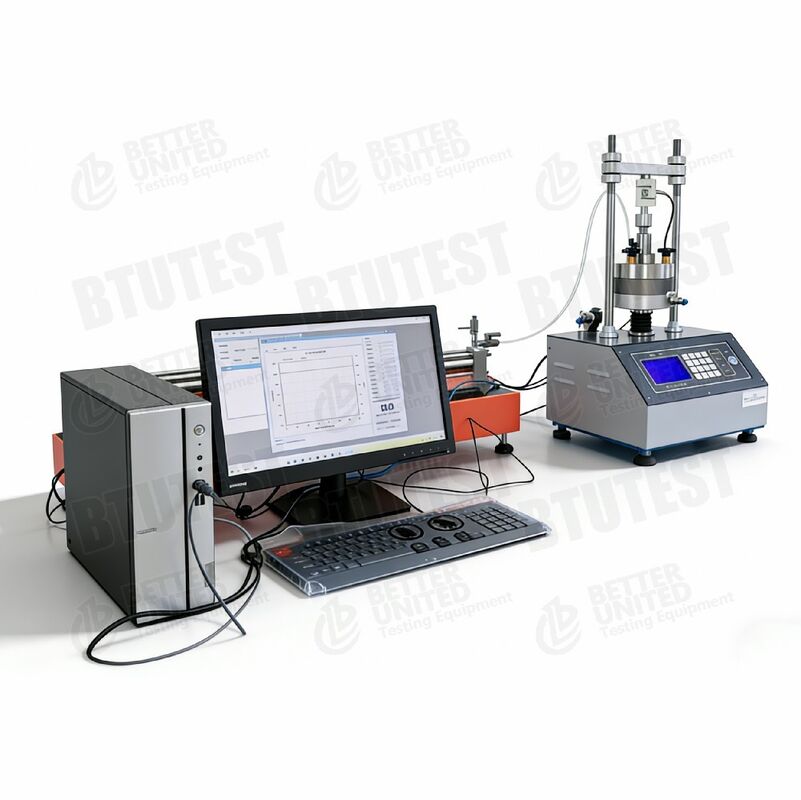

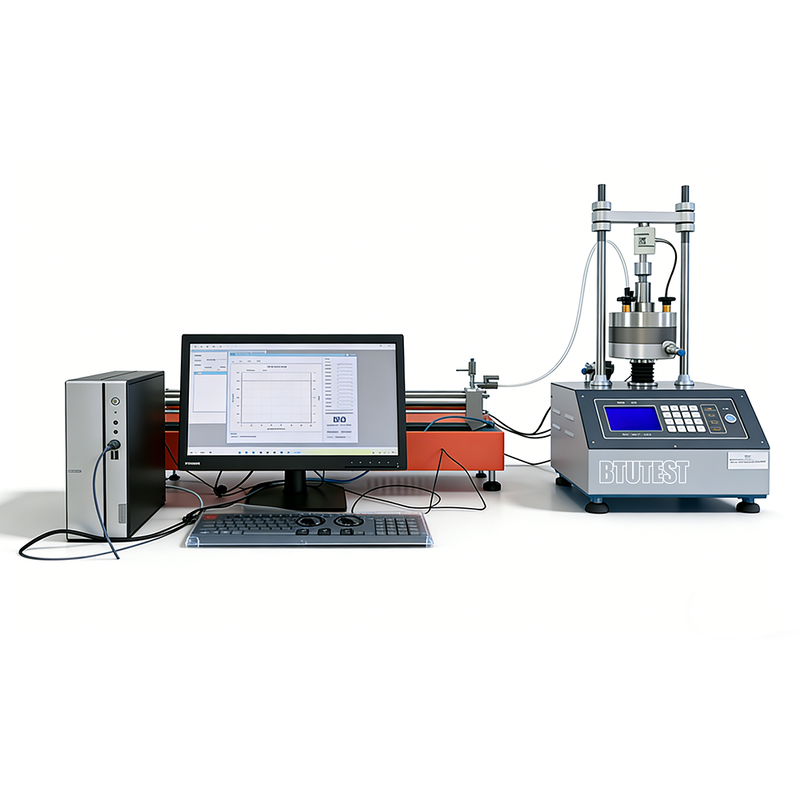

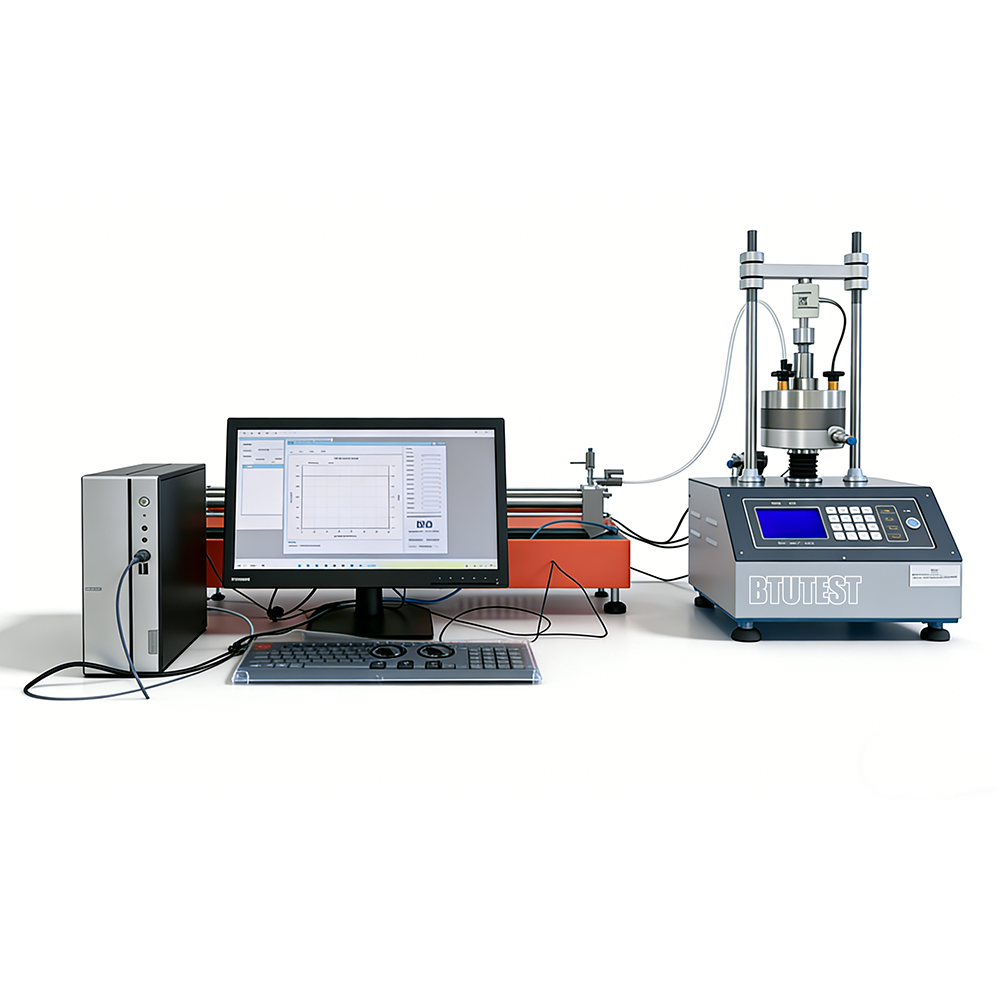

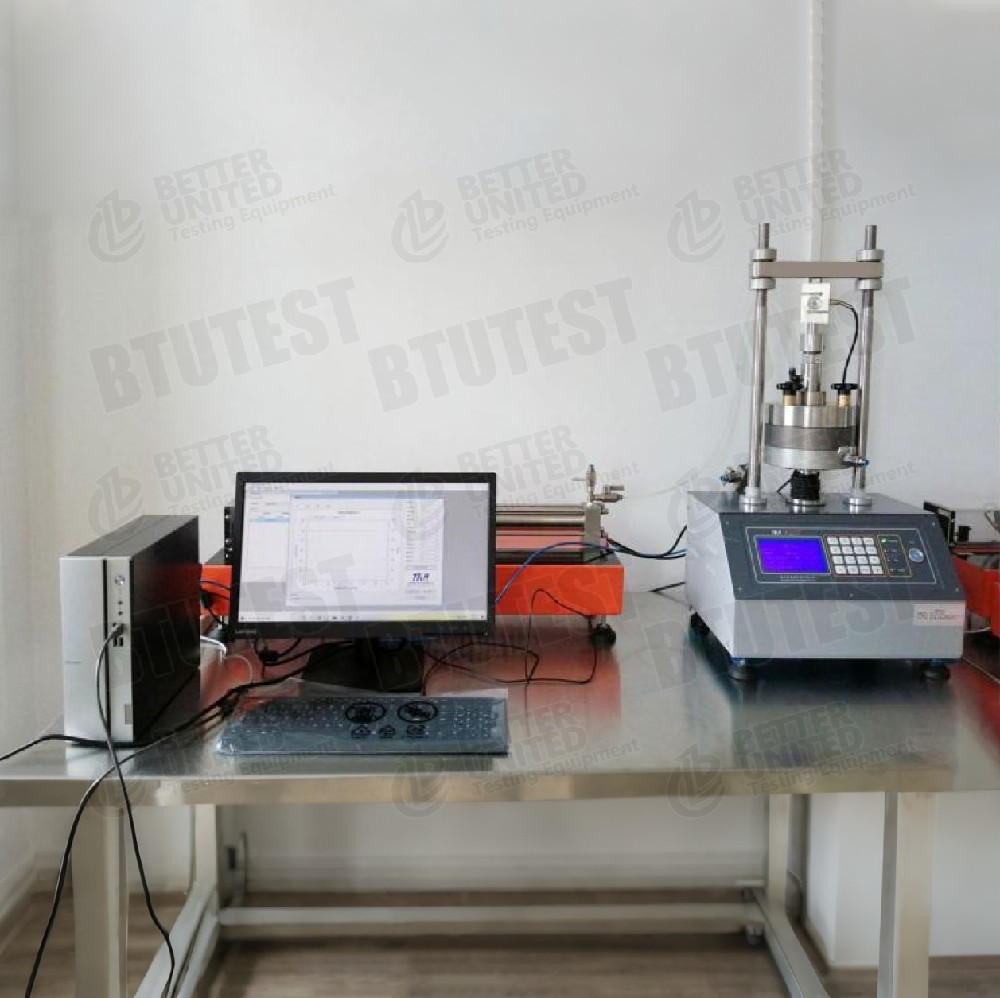

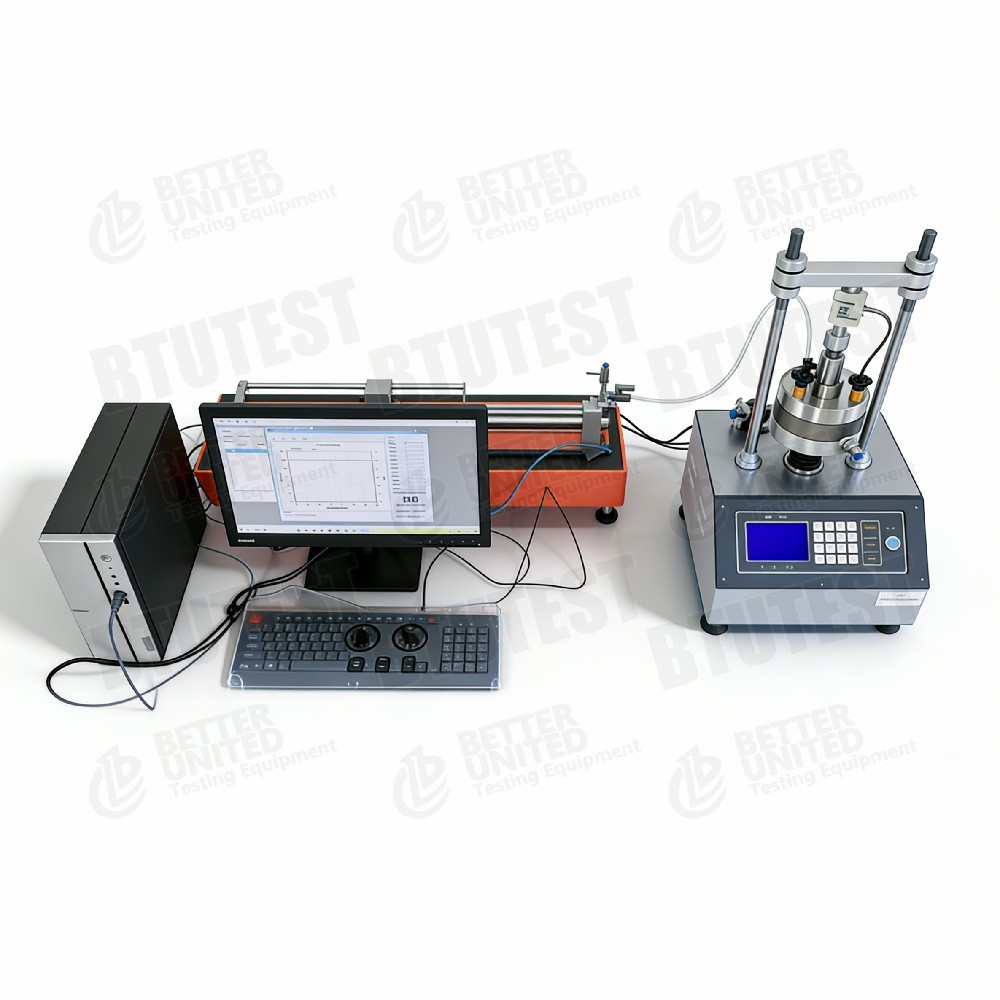

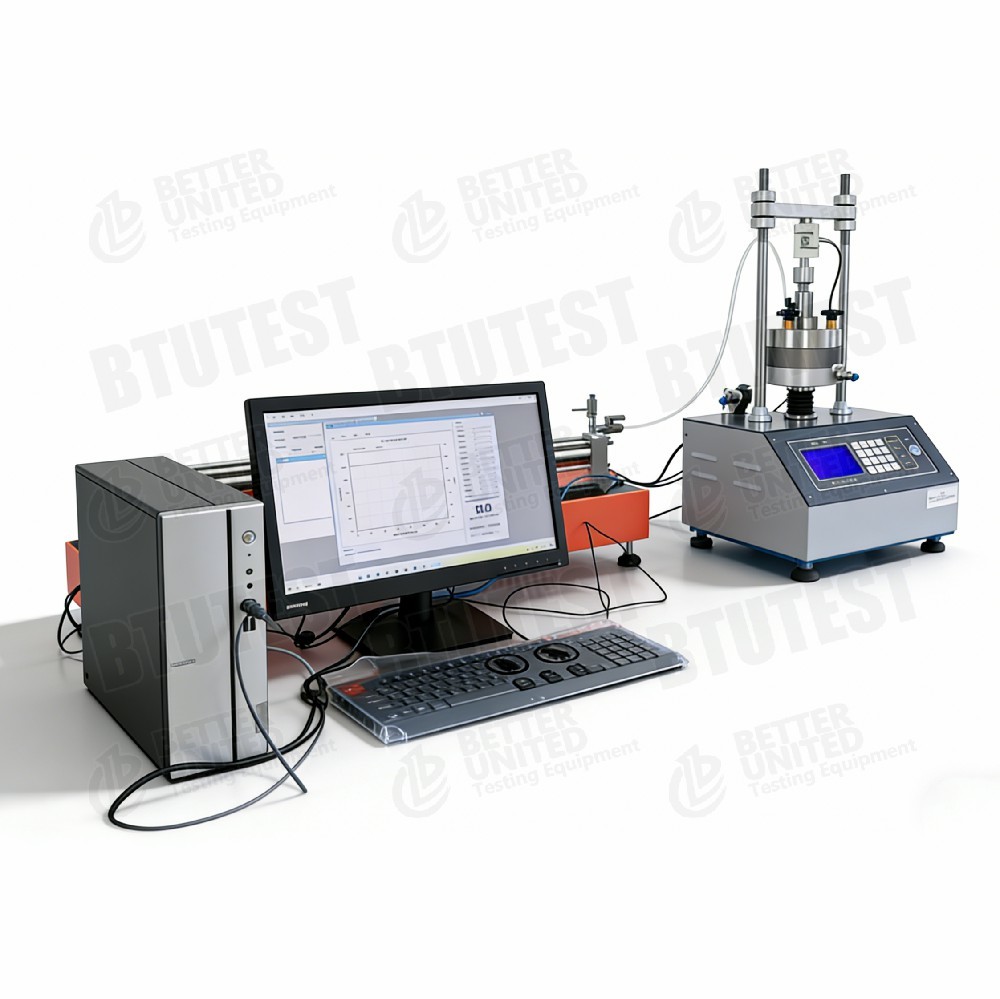

Appareil de consolidation de chargement à contrainte contrôlée

Description de produit

Appareil de consolidation de charge à tension réglée

ModèleUnités de mesure- Le STC-1S.

Définition

Cet équipement est unappareil de consolidation de charge à tension réglée(taux de déformation constant CRS), modèleUnités de mesure- Le STC-1S., utilisés pour effectuer des essais de consolidation de charge à contrainte contrôlée (CRS) avec mesure en temps réel de la pression des pores. Caractéristiques principales:

• Tailles des échantillons: Φ61,8 × H20 mm et Φ61,8 × H40 mm
• Cadre de charge: force axiale maximale de 10 kN, enregistreur de données intégré à 4 canaux
• Celle de charge: 0 à 10 kN, précision ± 0,1% FS
• Sensor de pression des pores: 0 à 3,2 MPa (précision non indiquée, supposée ±0,1% FS)
• Équipés d'un logiciel d'acquisition et de contrôle de données par ordinateur

Normes de test (internationales)

• Pour l'aéronef(taux constant de consolidation de la contrainte CRS)
• Pour l'utilisation dans les machines à coudre(Consolidation unidimensionnelle CRS est une méthode dérivée)
• Pour l'aéronef(Consolidation du chargement-déchargement-réchargement)
• Pour les produits à base de plantes(Teste de consolidation)
• BS 1377-6(Teste de consolidation)

L'équipement peut répondre aux exigences de ces normes pour la charge, la mesure du déplacement, la surveillance de la pression des pores, etc.

Spécification

> Remarque: la plage de vitesse de chargement, la course de déplacement, etc., ne sont pas spécifiées · consultez le manuel du produit.

Détails

• Chargement contrôlé par contrainte (CRS)- charge l'échantillon à une vitesse de contrainte axiale constante (p. ex. 0,01 mm/min), en enregistrant continuellement la contrainte axiale, la contrainte et la pression des pores, obtenant ainsi rapidement des paramètres de consolidation (Cv, Cc,Pc, etc.).
• Deux hauteurs de spécimen- 20 mm (conventionnel) et 40 mm (trajet de drainage plus long).
• Mesure en temps réel de la pression des pores Surveiller la pression de l'eau des pores pendant la consolidation, utile pour le calcul du Cv et des voies de contrainte efficaces.
• Enregistreur de données intégré à 4 canauxIl enregistre simultanément la charge axiale, le déplacement, la pression des pores, etc.
• Force axiale maximale de 10 kN- Correspond à une contrainte axiale maximale d'environ 3,3 MPa (pour un échantillon de Ø61,8 mm), adaptée à la plupart des essais de consolidation du sol.
• Cellules de charge de haute précisionLes données sont fiables.
• Logiciel informatique- contrôle d'essai entièrement automatique, affichage en temps réel des courbes de contrainte-déformation et de pression-déformation des pores, calcul automatique des paramètres de consolidation.

Application du projet

• Tests rapides de consolidationLe CRS permet d'économiser beaucoup de temps par rapport au chargement par étapes traditionnel, adapté aux essais par lots.
• Sols à faible perméabilitéPour les argileux et autres sols à faible perméabilité, le CRS fournit efficacement des coefficients de consolidation.
• Analyse efficace du stressLa mesure de la pression des pores permet d'étudier les changements de contraintes efficaces pendant le chargement.
• Sous-catégories de sols mous¢ Évaluer les caractéristiques de la consolidation pour la prévision du règlement.
• Recherche et enseignementLes laboratoires universitaires de mécanique des sols, les établissements de recherche.

Les avantages

• Consolidation rapide du CRSIl permet d'économiser plus de 80% du temps de test par rapport au chargement par étapes.
• Mesure en temps réel de la pression des poresIl fournit des informations supplémentaires efficaces sur les contraintes, améliorant ainsi la précision des calculs.
• Deux hauteurs de spécimen¢ Flexibilité pour les différentes finalités de recherche.
• Enregistreur de données intégré très intégré, réduit les équipements externes.
• Capteurs de haute précision- 0,1% FS, répondant aux exigences de recherche.
• Logiciel entièrement automatique- Contrôle automatique, acquisition, calcul, réduction des erreurs humaines.

Le choix

Sélectionnez cet équipement ou comparez-le avec d'autres modèles en fonction des exigences d'essai:

Flux de processus

Exemple:Épreuve de consolidation du CRS (taux de contrainte constant)

• Préparation des échantillons
  • Couper l'échantillon intact ou remodelé à l'aide d'un anneau Φ61,8 × 20 mm ou 40 mm.
  • Mesurer la teneur initiale en eau et la densité; saturer si nécessaire.

• Installation de spécimens
  • Placez l'échantillon dans la cellule de consolidation (avec des pierres poreuses et du papier filtre), connectez le capteur de pression des pores.
  • Installez le capteur de déplacement.
  • Positionnez la cellule dans le cadre de charge et connectez la cellule de charge axiale.

• Réglage des paramètres d'essai
  • Dans le logiciel, sélectionnez le module de consolidation du CRS.
  • Le débit de contrainte doit être constant (p. ex. 0,01 mm/min).
  • La force axiale maximale est réglée (par exemple, 20%) ou la force axiale maximale est réglée (10 kN).
  • Définir l'intervalle d'acquisition des données (par exemple, 1 seconde).

• Commencez le test
  • Commencez le système de servo-chargement pour pousser le piston vers le bas à une vitesse constante.
  • Le logiciel enregistre la force axiale, le déplacement axiale, la pression des pores et le temps en temps réel.
  • Graphique de la courbe de contrainte et de la courbe de contrainte de la pression des pores.

• Condition d'arrêt
  • Arrête automatiquement lorsque la contrainte prédéfinie ou la force axiale maximale est atteinte.

• Démontage et nettoyage
  • Décharger, retirer l'échantillon, peser et sécher pour mesurer la teneur finale en eau.
  • Nettoyez la cellule de consolidation et les capteurs.

• Traitement des données
  • Sur la base de la théorie du CRS, le logiciel calcule automatiquement:
    • Coefficient de consolidation (Cv) à partir de la pression des pores et du taux de charge
    • Indice de compression (Cc), indice de rebond (Cs)
    • Pression de préconsolidation (Pc)
    • Coefficient de perméabilité (k) (indirectement)
  • Génère un rapport de test.

Résumé:

• Unités de mesure- Le STC-1S.est un appareil de consolidation de charge à tension contrôlée pour les essais de consolidation rapide CRS, avec une force axiale maximale de 10 kN, mesure de la pression des pores,et adapté à la détermination rapide des paramètres de consolidation pour les sols à grains fins.
