Système de test des caractéristiques de déshydratation chimique sous contrainte pour les milieux boueux

Description de produit

Système d'essai des caractéristiques de déshydratation chimique par stress pour les milieux boueux

ModèleUnités de mesure- Le MCFA-10

Définition

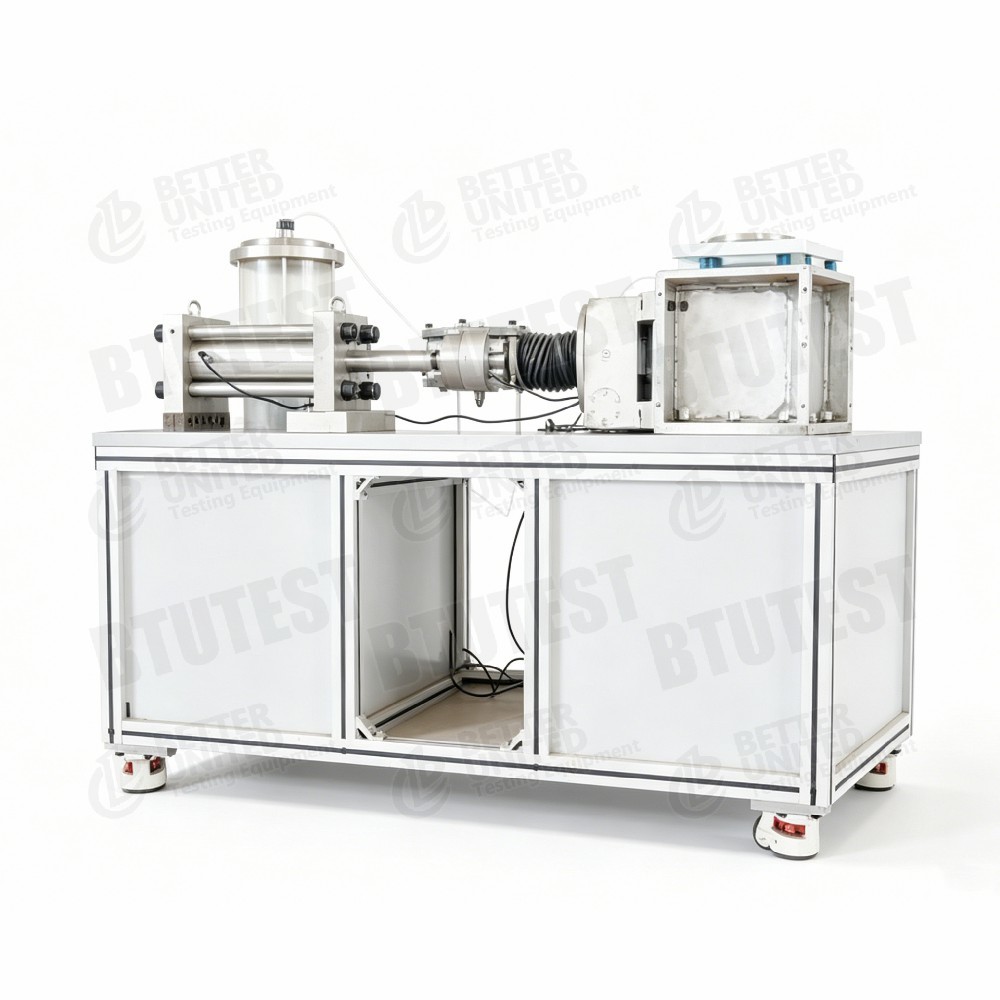

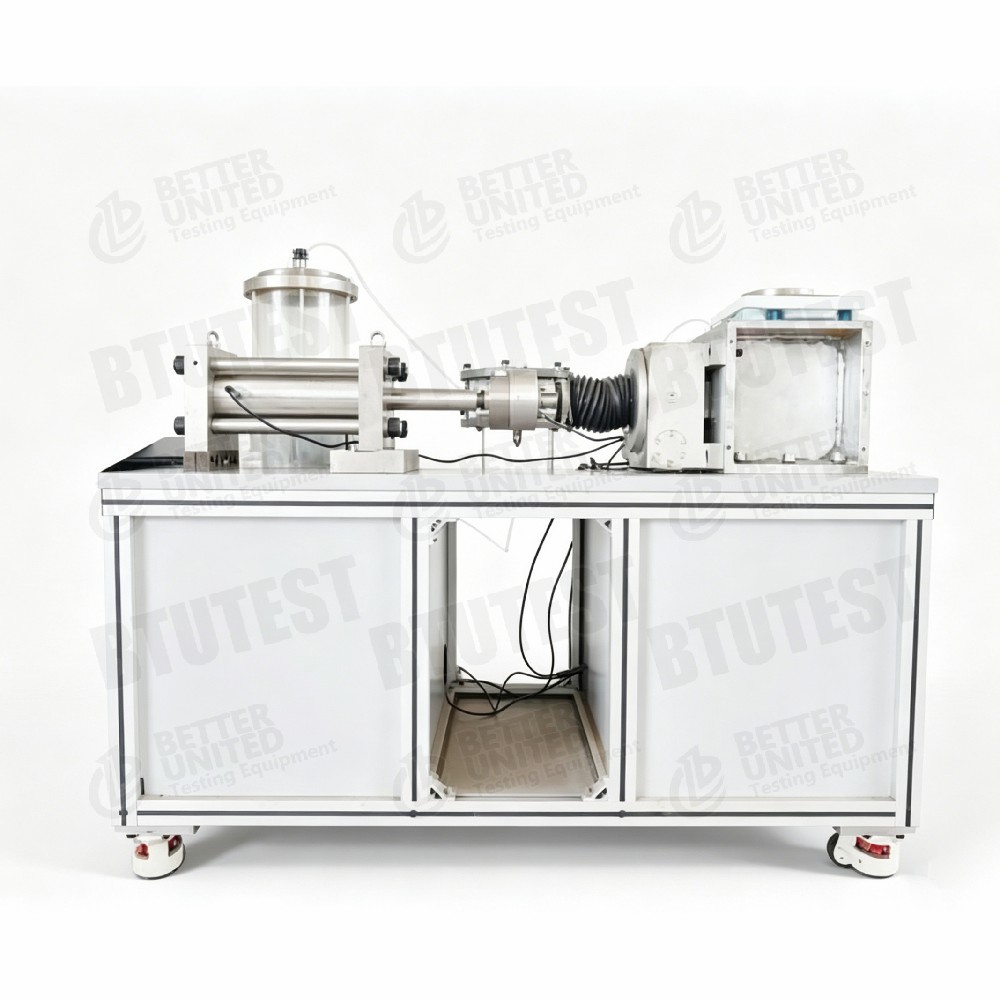

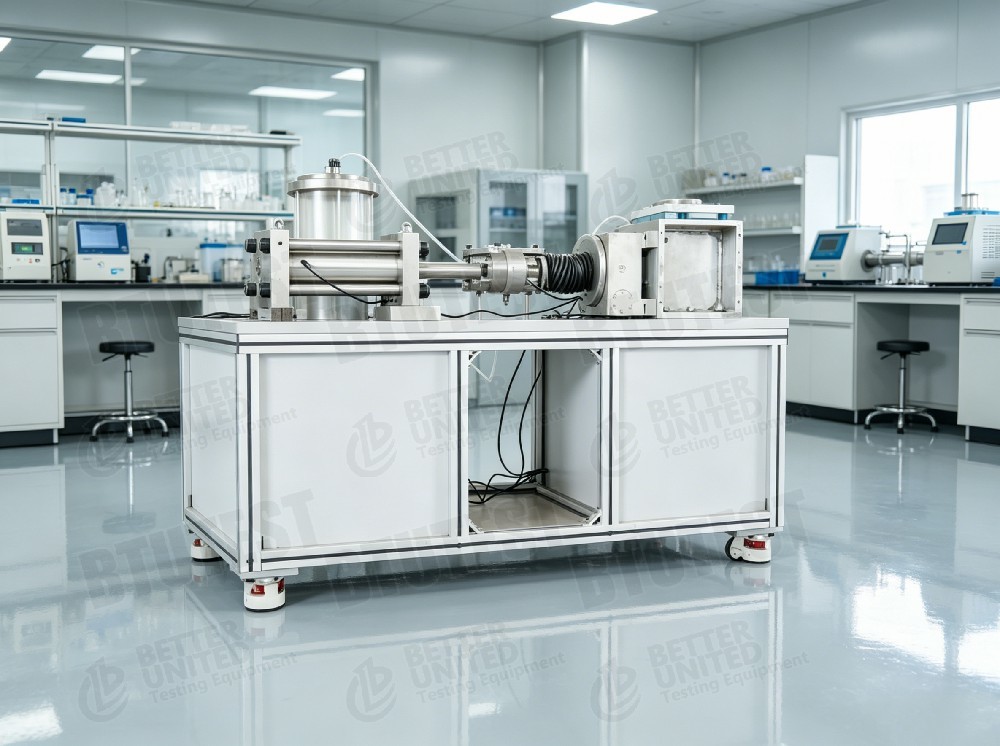

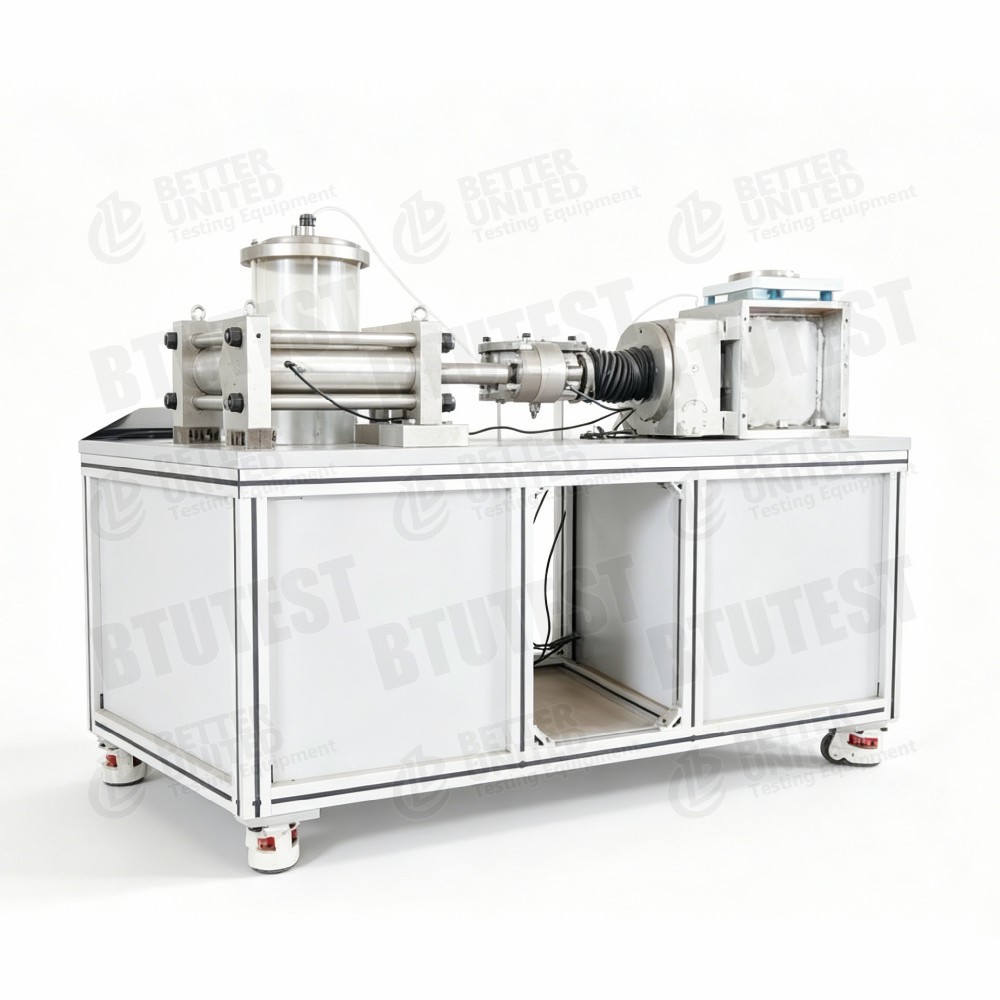

Cet équipement est unSystème d'essai des caractéristiques de déshydratation chimique par contrainte pour les milieux boueux (appareil d'essai de déshydratation sous pression des boues), modèleUnités de mesure- Le MCFA-10, utilisé pour étudier les caractéristiques de déshydratation des milieux boueux tels que les boues, les boues et les résidus sous l'effet combiné de la pression mécanique et du conditionnement chimique.Le système est principalement constitué d'une bouteille d'alimentation, un système de charge d'alimentation, une cellule de déshydratation, un système de servo-charge, un système de mesure du poids de déshydratation, un système d'acquisition de données et un logiciel correspondant.simuler le processus de séparation solide-liquide des milieux boueux par filtration mécanique et conditionnement chimique.

Normes de test (internationales)

• Pour les appareils à commande numérique(Essai de filtration des boues)
• Pour les appareils électroniques(traitement des eaux usées)
• Chinois GB/T 31962(normes de qualité des eaux usées pour le rejet dans les égouts municipaux)

Cet équipement est un dispositif d'essai spécialisé; les normes applicables peuvent se référer aux spécifications d'essai des performances de la séparation solide-liquide et de la presse à filtrer.

Spécification

Détails

• Conception de chargement en deux étapesJe ne sais pas.
  • Système de charge d'alimentation: compresseur d'air + régulateur pneumatique de précision (0 à 0,9 MPa), utilisé pour pressuriser le lisier de la bouteille d'alimentation dans la cellule de déshydratation.
  • Système de servo-chargement: 0-200 kN de charge mécanique, applique une pression axiale (jusqu'à 20 MPa) sur le milieu boueux à l'intérieur de la cellule de déshydratation.
• Cellule de déshydratation- 304 en acier inoxydable, résistant à la corrosion; diamètre intérieur 80 mm, course 100 mm, capable de résister à une pression élevée (20 MPa).
• Mesure du poids de déshydratation¢ Balance de haute précision (5000 g / 0,01 g) pour la mesure en temps réel de la masse liquide drainée, utilisée pour calculer le taux de déshydratation et l'élimination totale de l'eau.
• Mesure de la pression des poresLe détecteur de pression des pores de 0 à 20 MPa permet de surveiller les variations de pression de l'eau des pores à l'intérieur du liquide lors de la déshydratation, ce qui permet une analyse efficace des contraintes.
• Dispositif de conditionnement chimiqueLe nom du système comprend "stress-chemical", ce qui suggère que des conditionneurs chimiques (floculants, électrolytes, etc.) peuvent être ajoutés à la suspension pour étudier leur effet sur l'efficacité de déshydratation.
• Caractéristiques du logicielL'établissement des paramètres, l'acquisition de données en temps réel, l'exportation de données (tgd → txt → Excel) pour un traitement ultérieur pratique.

Application du projet

• Déshydratation des boues municipalesSimuler la déshydratation des boues sous pression mécanique et conditionnement chimique, optimiser les paramètres du processus de déshydratation.
• Épaississement des résidus Évaluer les performances de déshydratation des résidus miniers de lisier destinés à l'empilement à sec ou au remplissage.
• Traitement des sédiments dragués¢ Tests de déshydratation des sédiments dragués dans les rivières et les lacs.
• Traitement de la boue de forage- séparation solide-liquide des boues de forage pétrolier/gaz.
• Études de conditionnement chimique¢ Enquêter sur l'effet des floculants, électrolytes et autres produits chimiques sur l'efficacité de déshydratation de la litière.
• Simulation de la presse à filtre- fournir des paramètres de conception pour les presses à filtre à plaques, les presses à filtres à courroie, etc.

Les avantages

• Accouplement chimique par contrainte- Étudie simultanément les effets de la pression mécanique et du conditionnement chimique sur la déshydratation, en simulant de près les processus sur le terrain.
• Force de charge élevée (200 kN)- Capable de simuler la filtration à haute pression, avec une contrainte axiale maximale de 20 MPa, adaptée aux matériaux difficiles à déshydrater.
• Mesure de poids de déshydratation de haute précision- 0,01 g de précision, suivi précis du taux de déshydratation et de l'élimination totale de l'eau.
• Large plage de vitesse de chargement- 0,00001 à 10 mm/min, de la filtration lente à la compression rapide.
• Surveillance de la pression des pores¢ Compréhension en temps réel de la dissipation de la pression interne dans le lisier pour évaluer l'efficacité de la déshydratation.
• Matériau résistant à la corrosionCelle de déshydratation en acier inoxydable 304, adaptée aux boues salines ou traitées chimiquement.
• Logiciel automatisé- Contrôle entièrement automatique, exportation de données pratique.

Le choix

Sélectionnez ce système ou les configurations connexes en fonction des exigences d'essai:

Flux de processus

Exemple:Conditionnement chimique des boues municipales + essai de déshydratation par filtration sous pression

• Préparation des échantillons
  • Prendre une certaine quantité de lisier brut (ou boue) et mesurer la teneur initiale en eau.
  • Ajouter des conditionneurs chimiques (p. ex. polyacrylamide PAM) selon le plan d'essai et mélanger uniformément.

• Nourrissage
  • Verser le lisier conditionné dans la bouteille d'alimentation (capacité 5000 ml).
  • Utiliser le système de charge d'alimentation (compresseur d'air + régulateur pneumatique de précision, 0 à 0,9 MPa) pour pressuriser le liquide dans la cellule de déshydratation.

• Installation et scellement
  • Assurez-vous que le piston d'étanchéité, la soupape de freinage, le capteur de pression des pores et les conduites de drainage de la cellule de déshydratation sont correctement connectés.
  • Placer le système de mesure du poids de déshydratation (balance) sous la sortie de drainage.

• Réglage des paramètres d'essai
  • Dans le logiciel, saisissez le diamètre intérieur de la cellule de déshydratation (80 mm).
  • Régler le mode de charge axiale: régulation de la contrainte ou régulation du déplacement.
  • Définir la séquence de chargement: par exemple, une contrainte constante de 5 MPa pendant 30 minutes, ou une compression à vitesse constante de 1 mm/min jusqu'à la course maximale.
  • Conditions finales réglées: la course atteint 100 mm ou le taux de déshydratation tombe en dessous d'un seuil.

• Démarrer la filtration
  • Démarrer le système de servo-chargement; le piston axial se déplace vers le bas pour exercer une pression.
  • Le logiciel enregistre en temps réel: force axiale, déplacement axiale, pression des pores, masse liquide évacuée (équilibre).
  • Les courbes de déshydratation graphiques: masse évacuée par rapport au temps, pression des pores par rapport au temps, contrainte-déformation, etc.

• Fin de l'essai
  • Arrête automatiquement lorsque les conditions prédéfinies sont atteintes.
  • Décharger la pression, retirer le gâteau filtrant déshydraté, mesurer la teneur finale en eau.

• Traitement des données
  • Calculer l'élimination totale de l'eau, le taux de déshydratation et la teneur en eau du gâteau filtré.
  • Analyser la relation entre la dissipation de la pression des pores et le taux de déshydratation.
  • Comparez l'efficacité de déshydratation sous différents conditionneurs chimiques, pressions et taux de charge.
  • Exporter des données (tgd → txt → Excel) et générer un rapport.

Résumé:Le BTU-MCFA-10 est un système d'essai des caractéristiques de déshydratation chimique par contrainte pour les milieux boueux, adapté à l'étude de la déshydratation sous pression des boues municipales, des résidus, des sédiments dragués,et autres lisièresLes caractéristiques clés comprennent le chargement en deux étapes (alimentation pneumatique + filtration sous servo-pression), pesage de déshydratation de haute précision, surveillance de la pression des pores, cellule de déshydratation résistante à la corrosion,et logiciels entièrement automatisésLa tension axiale maximale est de 20 MPa, la force de chargement de 200 kN et le volume de la bouteille d'alimentation de 5 L. Des études de conditionnement chimique peuvent être ajoutées en option pour simuler les processus réels de pressage par filtre.La sélection doit être fondée sur les caractéristiques du matériau, la pression requise, le besoin de conditionnement chimique et la taille de la cellule de déshydratation.
